便携式伺服控制微型机械通风装置

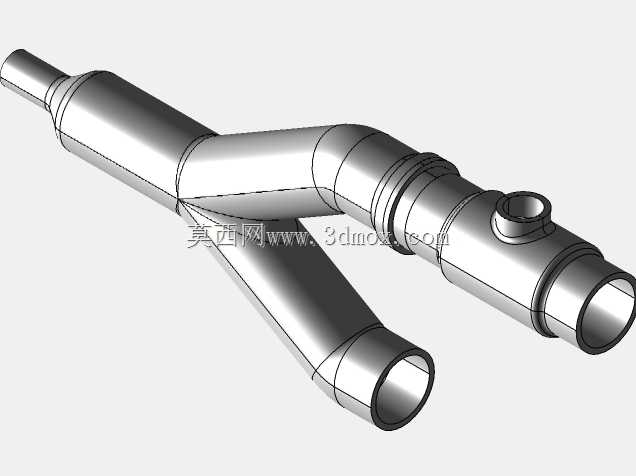

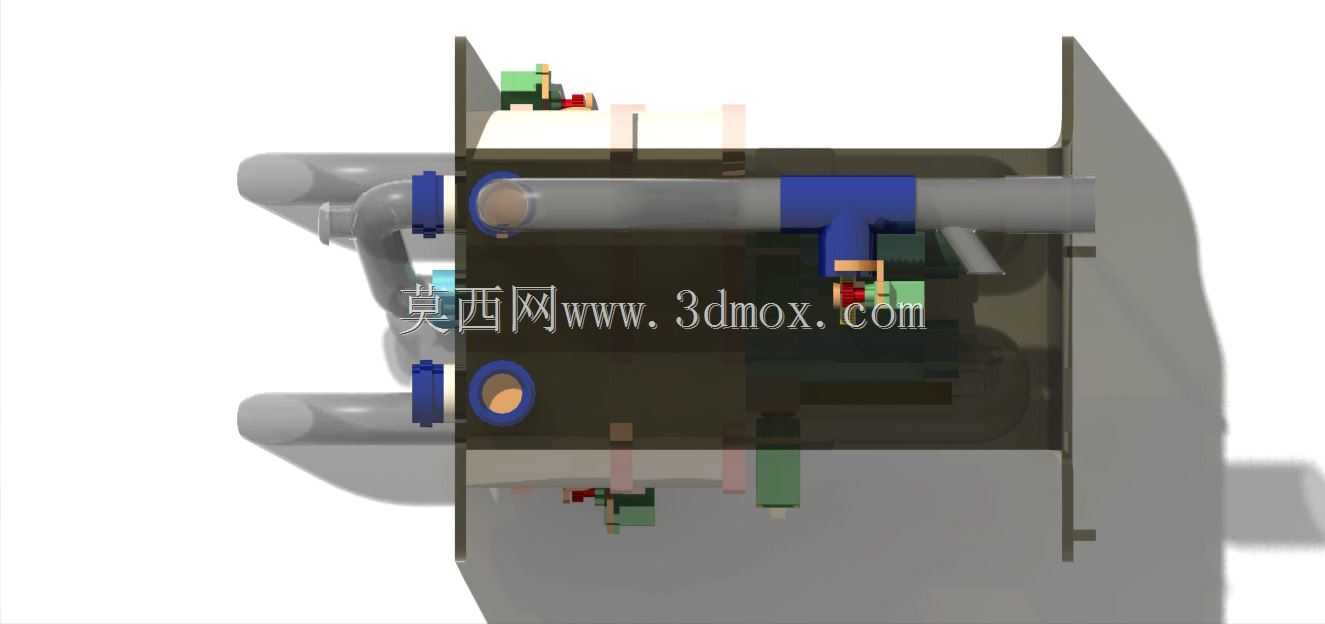

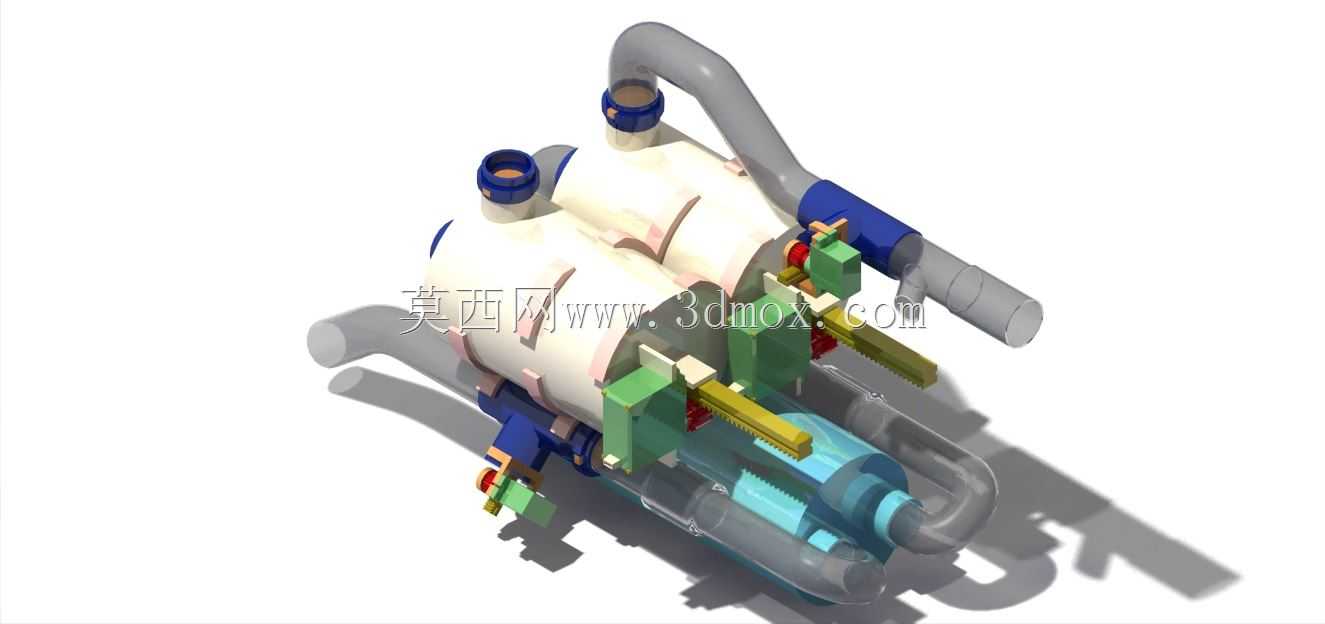

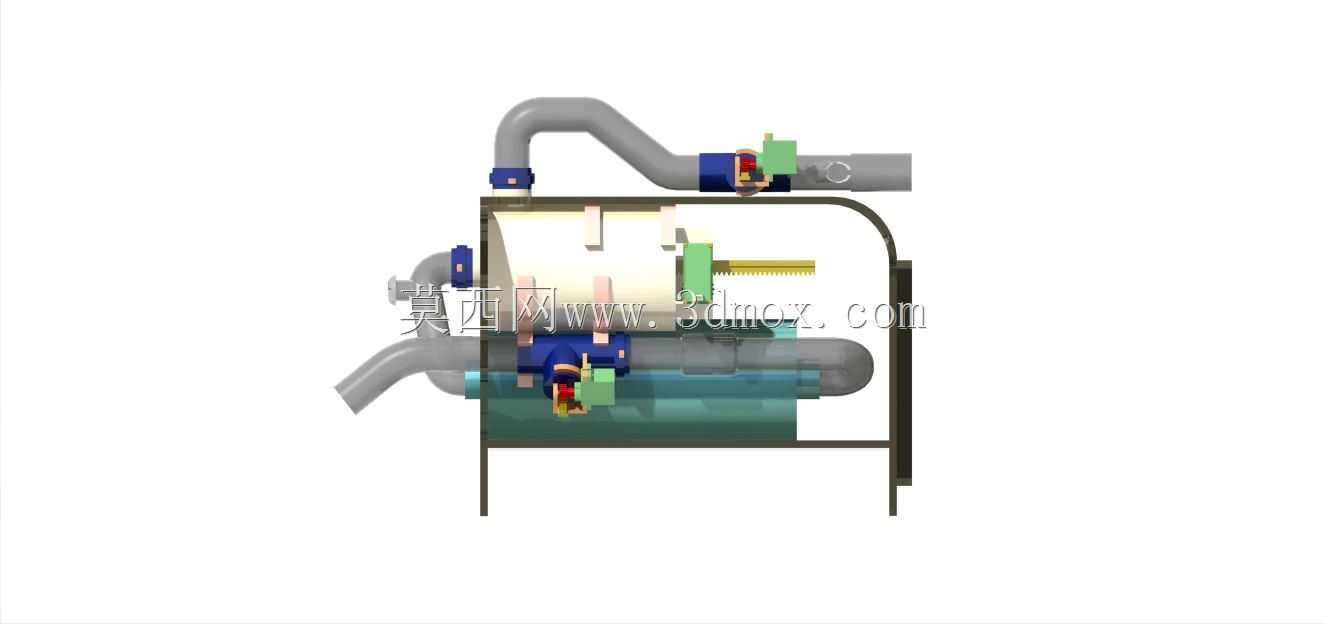

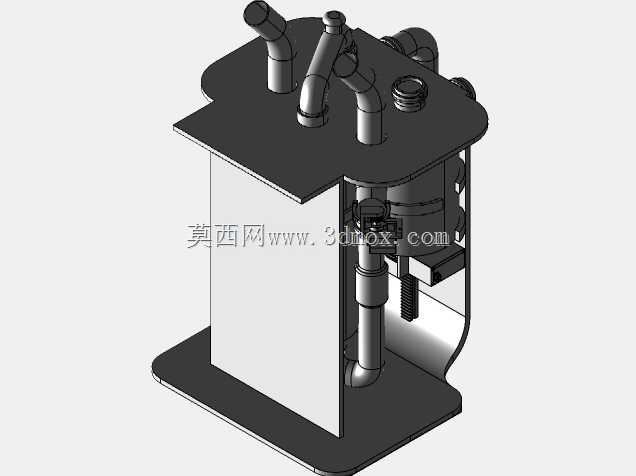

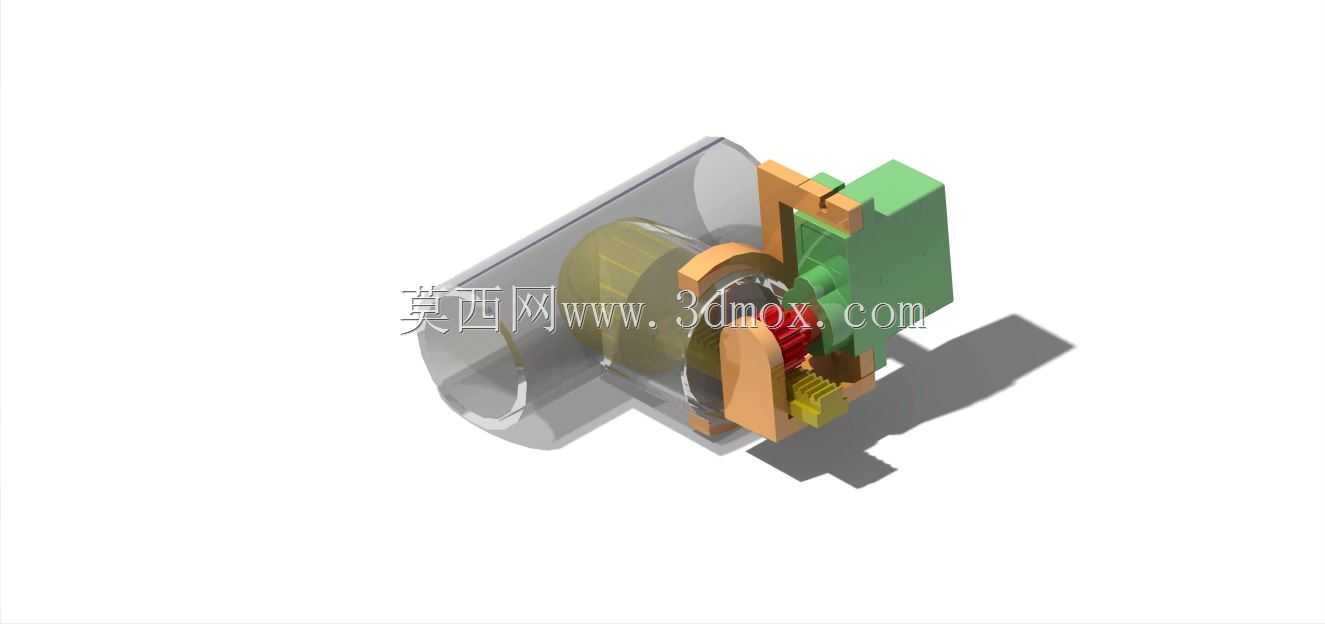

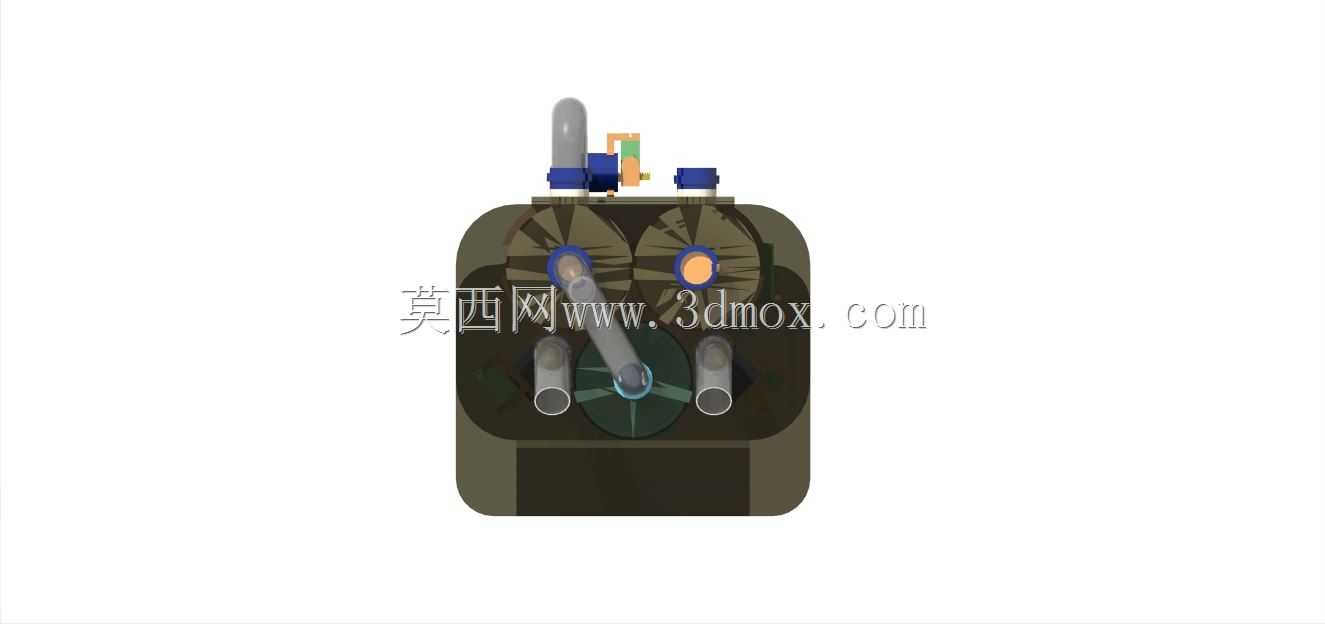

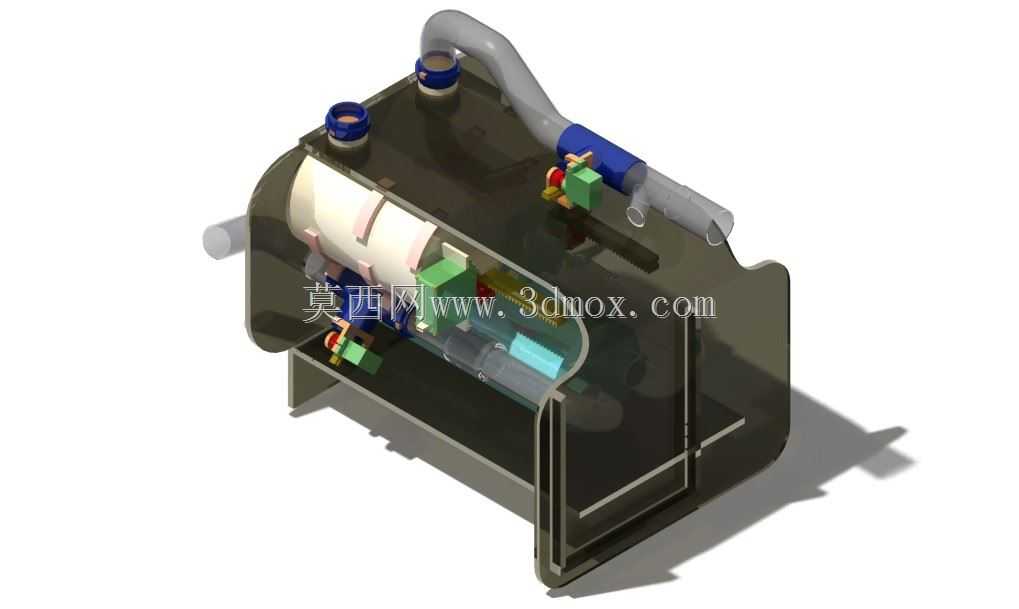

这款微型通风装置的设计初衷，是面向小空间临时通风、密闭作业点局部换气、小型实验舱体空气循环这类对设备体积、供电灵活性有较高要求的场景，区别于工业场景常用的大型固定通风机组，它不需要复杂的管路预埋与固定安装工序，可根据作业点位的变动灵活转移布置，在有限空间作业、户外临时检测点位、小型实验台配套等场景下，能够快速搭建局部通风回路，满足小范围空气置换、气流组织调整的需求。设备整体外形边界控制在长290mm、宽250mm、高270mm的尺寸范围内，紧凑的结构设计让它可以放置在桌面、设备侧方的狭小间隙内，不会占用过多操作空间，安装时仅需预留对应进出风口的管路对接空间即可，不需要额外设置大型承重支架，适配多种临时布设的工况。从功能实现逻辑来看，它采用伺服驱动的机械通风结构，动力输出由微控制器统一调度，整套系统可通过电池组独立供电，也可适配常规适配器接入市电运行，能够脱离固定供电网络独立作业，适配无外接电源的临时作业场景。设备集成了多类传感反馈单元，氧浓度、二氧化碳浓度、压力、流量参数都可实时采集，为通风量的动态调整提供数据支撑，避免恒定转速通风带来的能耗浪费或者通风量不足的问题，可根据实际环境的空气参数自动调整伺服输出，匹配当前场景的实际通风需求。在制造实现层面，这套结构兼顾了低成本快速制造的需求，结构件可通过激光切割、3D打印工艺快速加工，管路部分采用常规PVC硬管与软管搭配，不需要开模定制特殊结构件，核心动力与控制元件均采用通用标准件，包括伺服动力单元、控制核心、供电组件等，后期维护更换配件的获取门槛极低，适合小批量试制或者个人、小型团队的定制化搭建需求。结构布局上，动力单元、控制模块、传感组件、管路接口都集成在半透明的壳体内，既可以直观观察内部组件的运行状态，也能对内部精密元件起到基础防护作用，进出风口采用标准管径接口，可快速对接不同长度的延伸管路，将通风气流引导至指定的作业点位，适配不同距离的通风需求。
