氧气分离流量调节装置结构设计

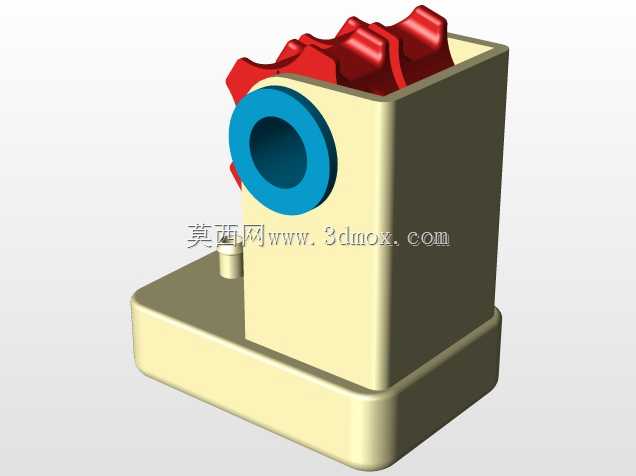

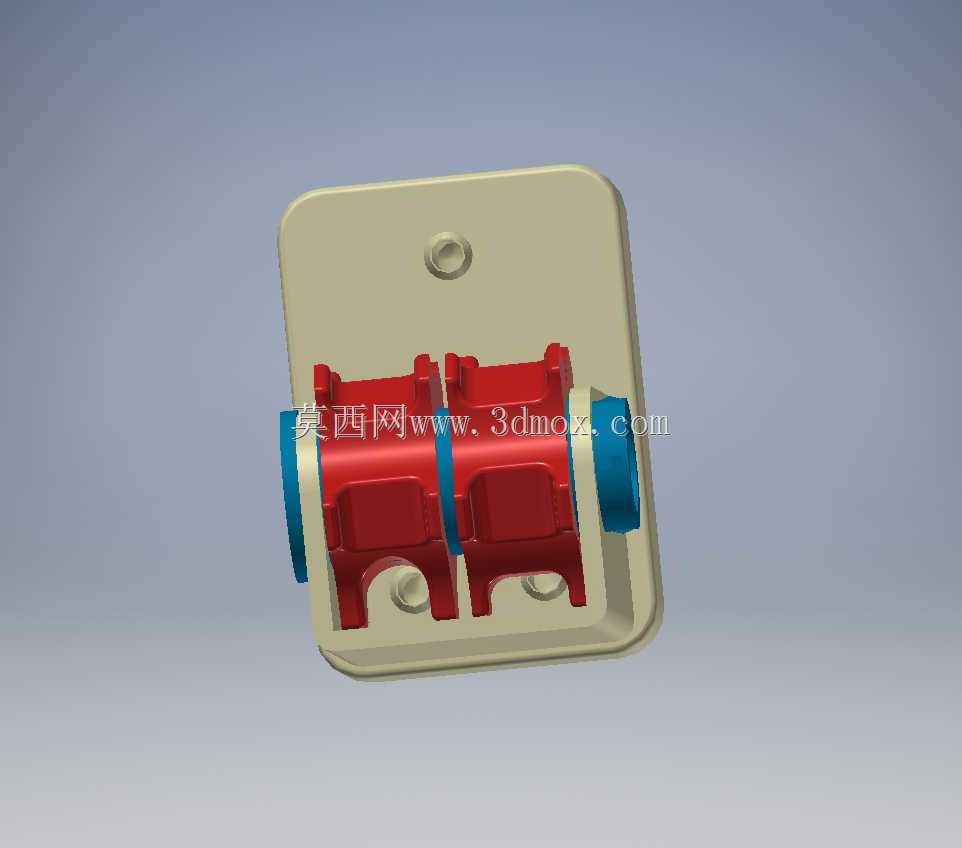

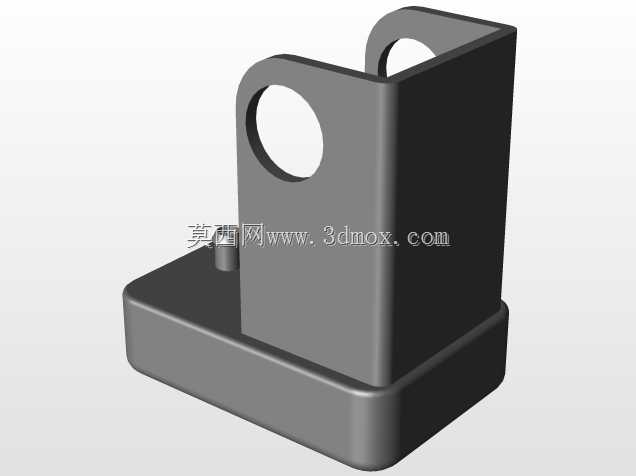

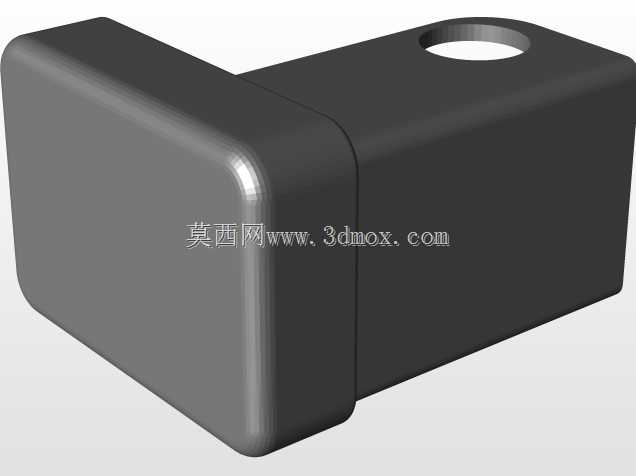

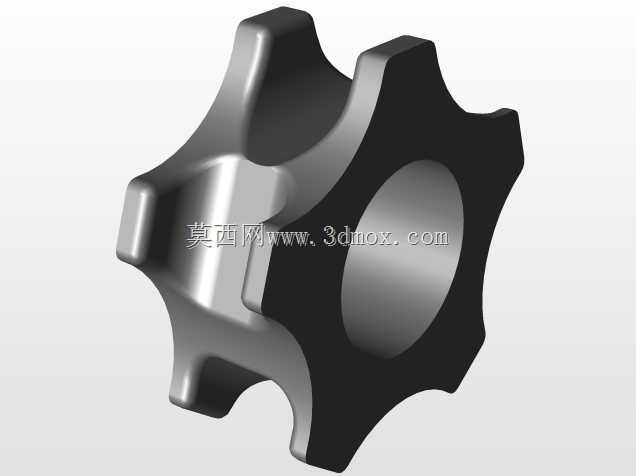

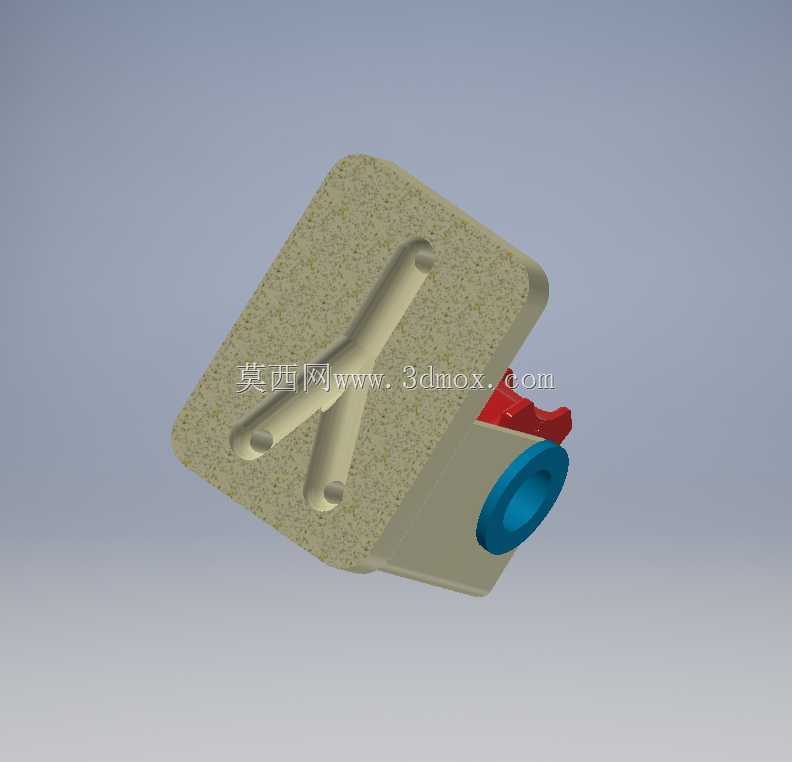

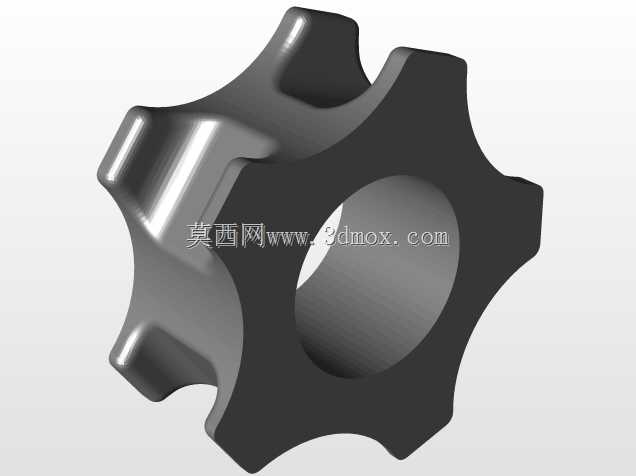

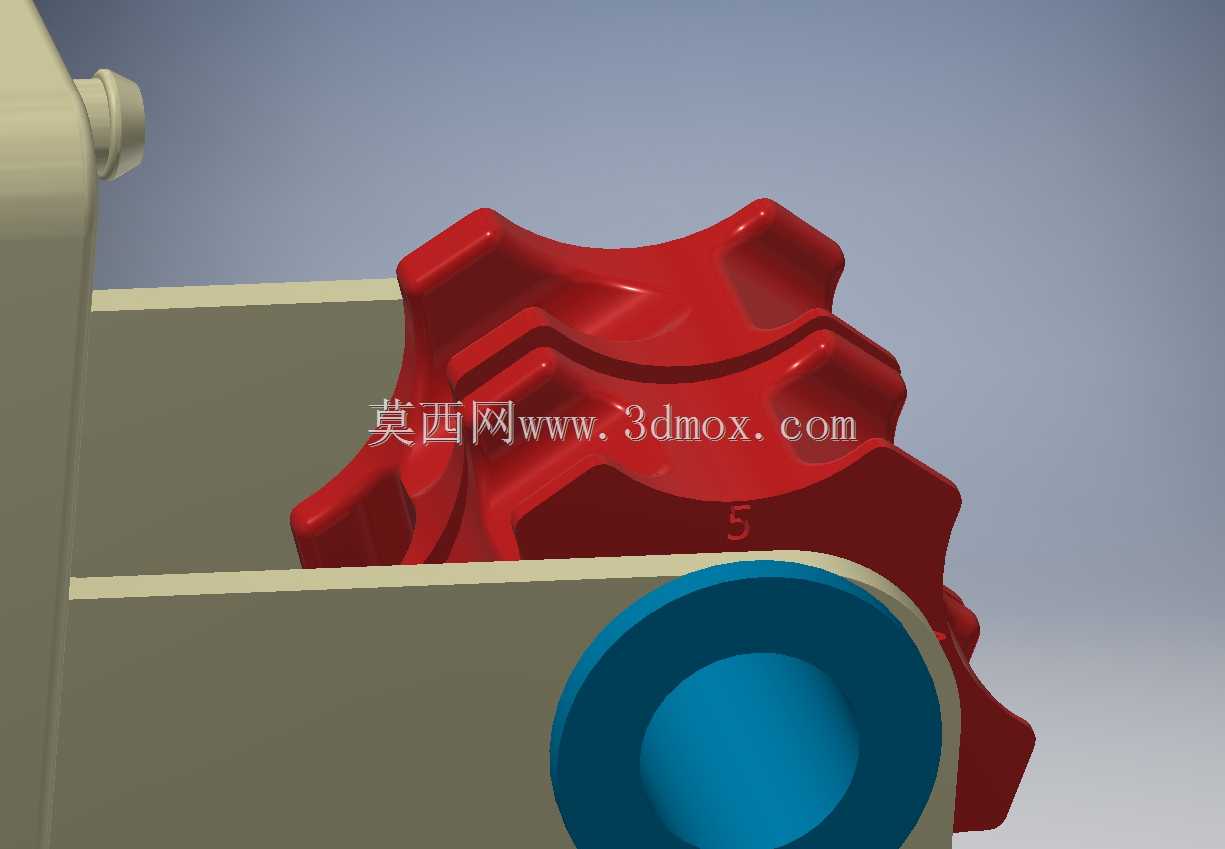

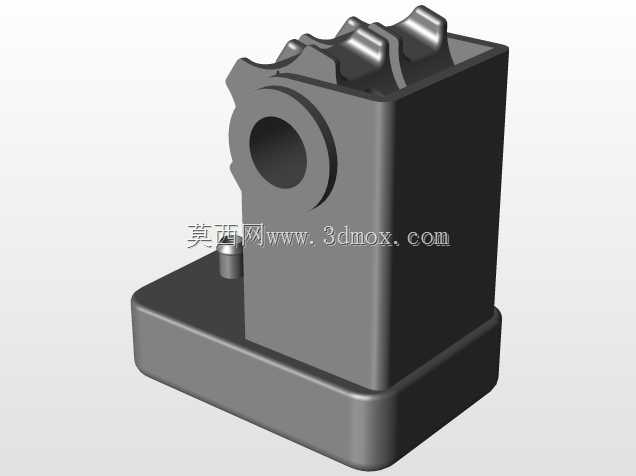

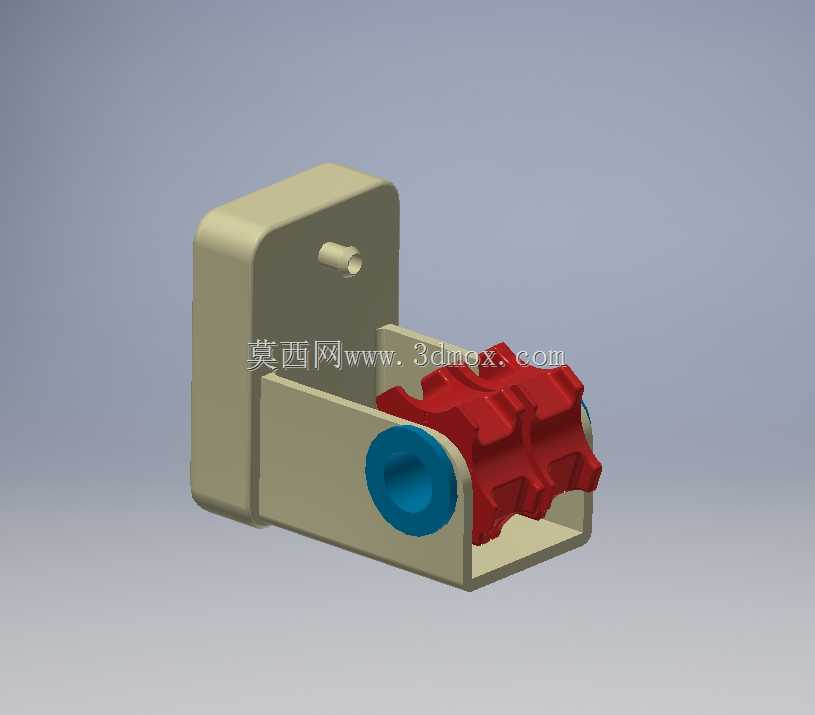

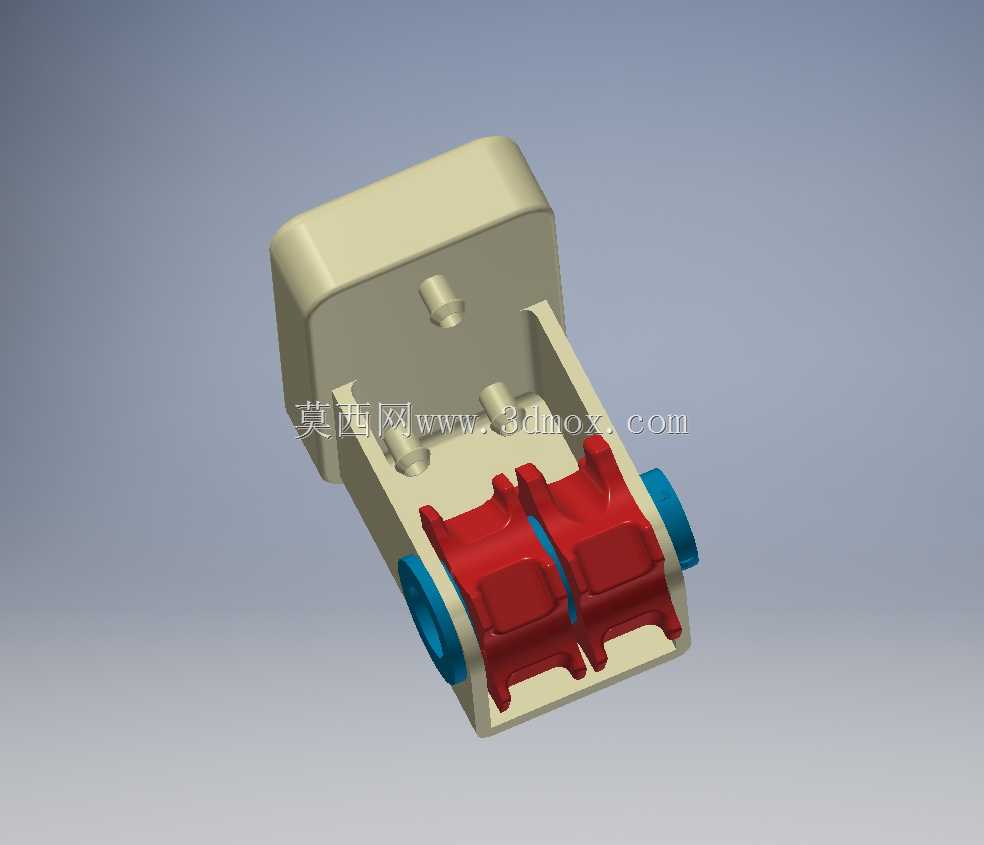

该装置主要应用于小型制氧设备的终端气路管控环节，适配家用保健制氧机、便携供氧装置的输出端流量调节需求，可直接对接标准规格氧气管路，无需额外转接结构即可完成装配。装置核心功能是通过旋转调节件改变气路通流截面积，实现多档位流量精准管控，共设置五档流量输出区间，覆盖日常吸氧、保健供氧的常规流量需求，档位切换时带有清晰的卡位反馈，无需额外观察刻度即可快速定位常用档位。设计阶段优先考虑3D打印加工的工艺适配性，针对无支撑打印的工艺限制调整了内部流道的拔模角度，将易出现打印塌陷的悬空结构做了加厚与角度优化，减少打印过程中支撑材料的使用，降低后处理工作量。整体采用壳体嵌装调节轮的布局形式，外壳为带安装挂耳的槽型结构，侧面预留管路对接的通孔，调节轮部分外露于壳体开口处，方便用户直接旋转操作，调节轮表面做了防滑齿形结构，戴手套操作也能稳定施力。内部流道采用渐缩式截面设计，从进气端到出气端按照档位梯度依次压缩通流面积，避免流道突变带来的气流紊流与异常噪音，流道内壁做了圆弧过渡处理，减少气流阻力损失，虽然理论计算未计入摩擦损耗，但实际流道粗糙度控制在3D打印可实现的较低水平，能有效降低管路变径带来的压力损失。安装边界方面，壳体背部为平面结构，可通过挂耳直接固定在制氧设备的内壁支架上，整体占用空间紧凑，不会过度挤占设备内部的气路与电路排布空间，进气端接口尺寸适配常用的氧气管路规格，出气端可直接对接鼻吸管等终端吸氧配件，无需额外变径接头。调节档位的标识直接设置在调节轮外露端面上，用户旋转到对应档位时，标识会对齐壳体上的定位标记，直观显示当前输出流量，避免误操作。结构上没有复杂的运动副，调节轮与壳体之间采用间隙配合，长期使用也不会出现卡滞问题，塑料材质的选用兼顾了结构强度与轻量化需求，整体耗材量控制在较低水平，适合小批量定制加工。
