带加热功能实验室磁力搅拌设备结构设计

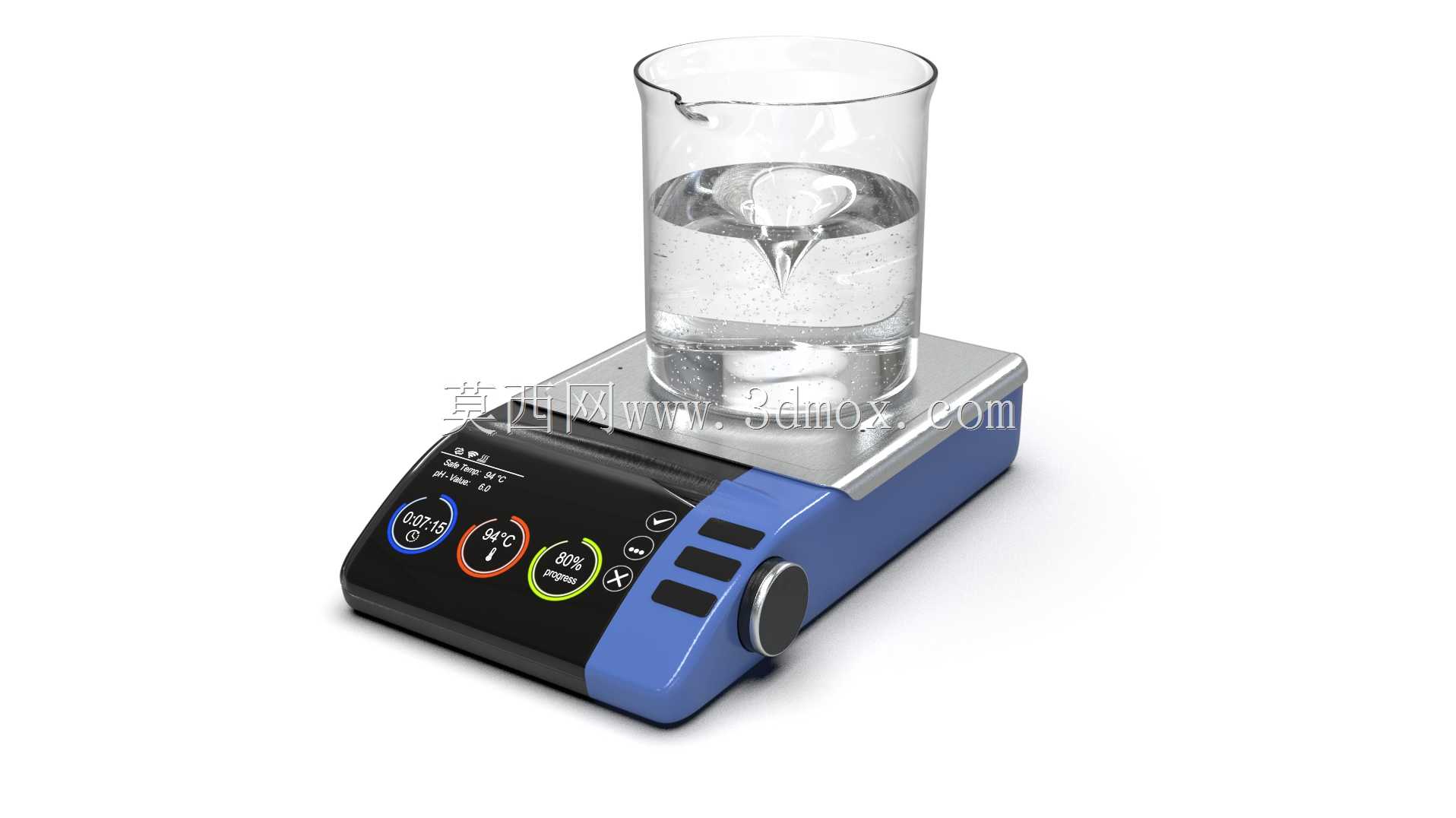

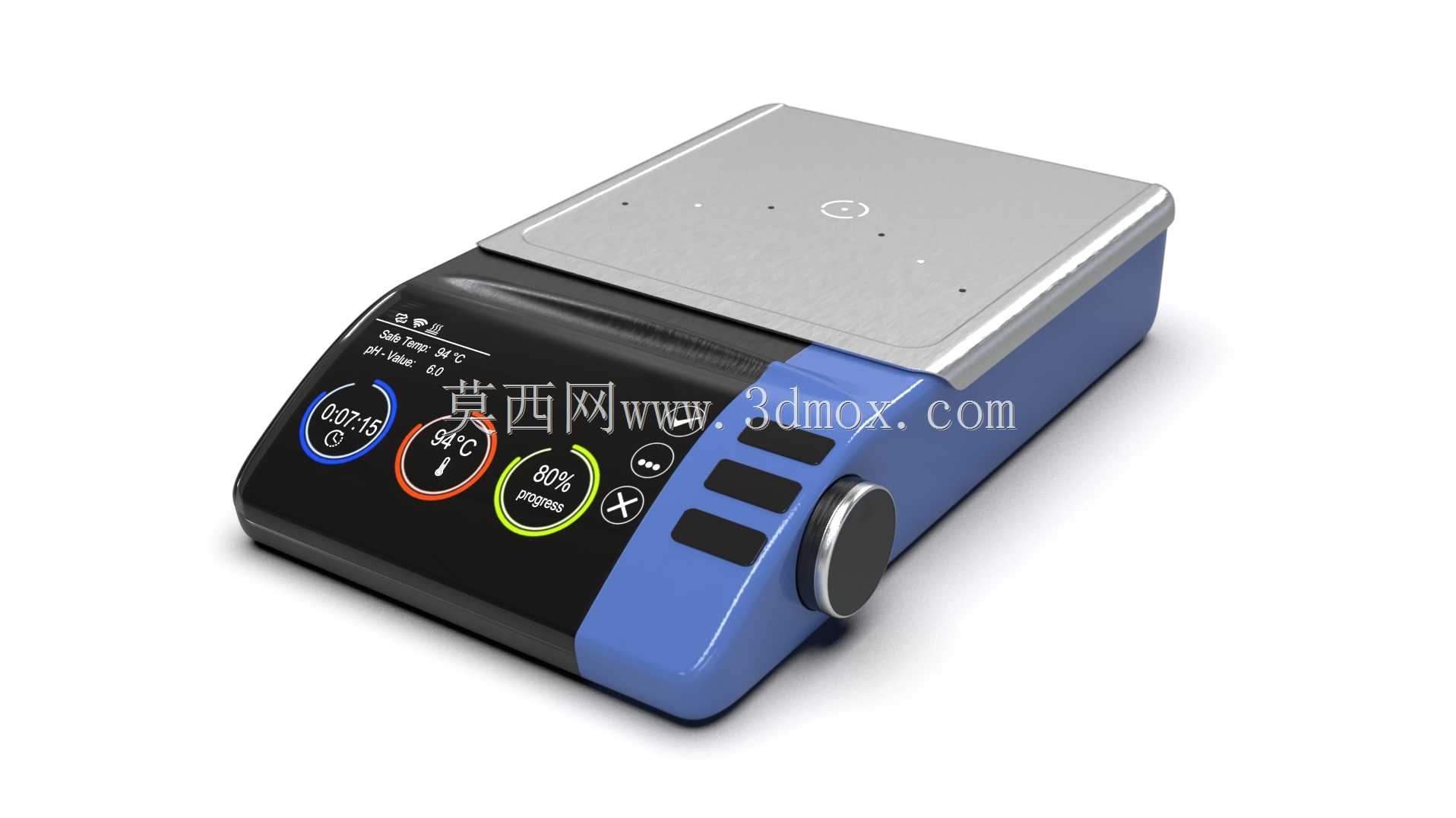

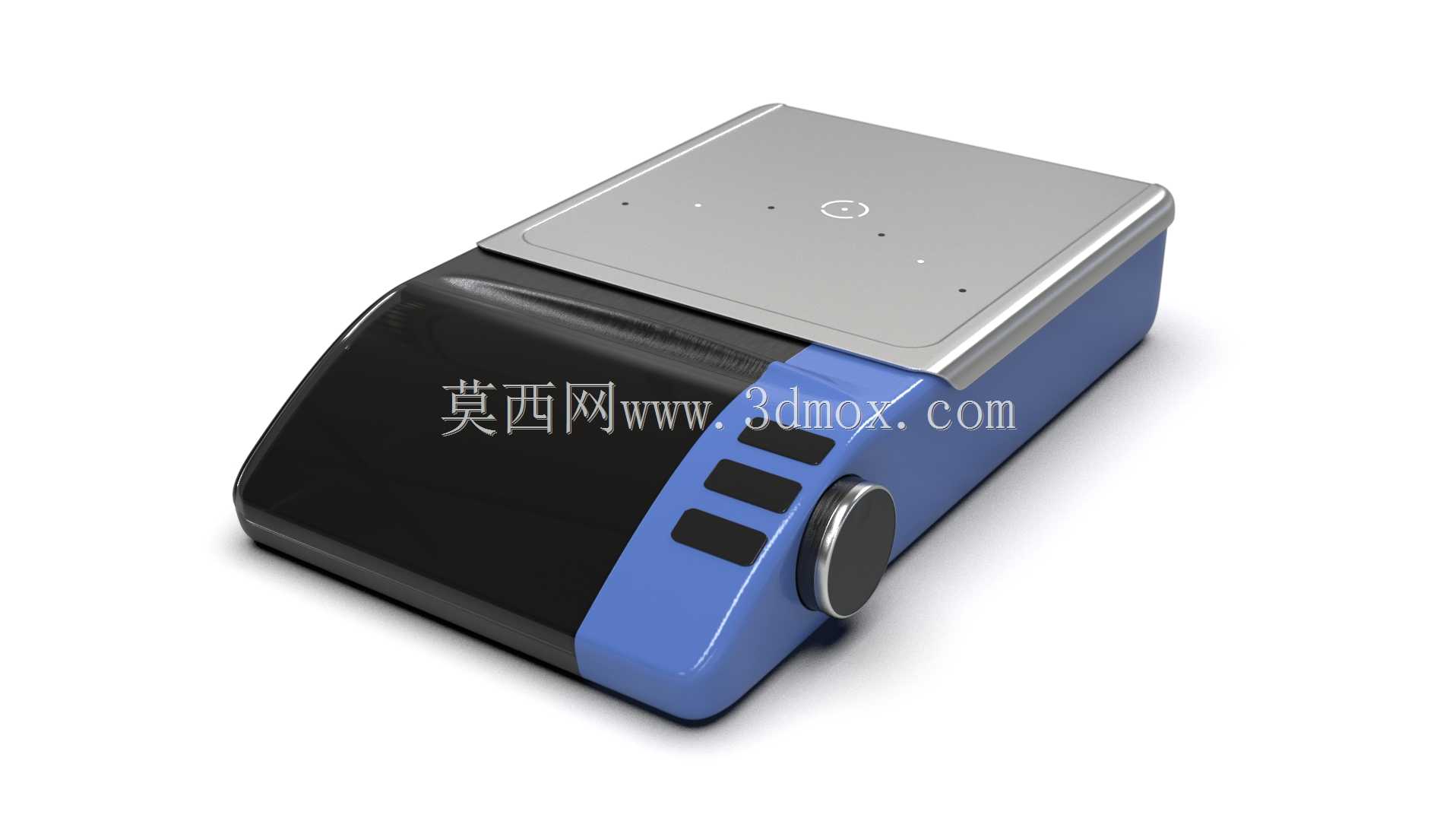

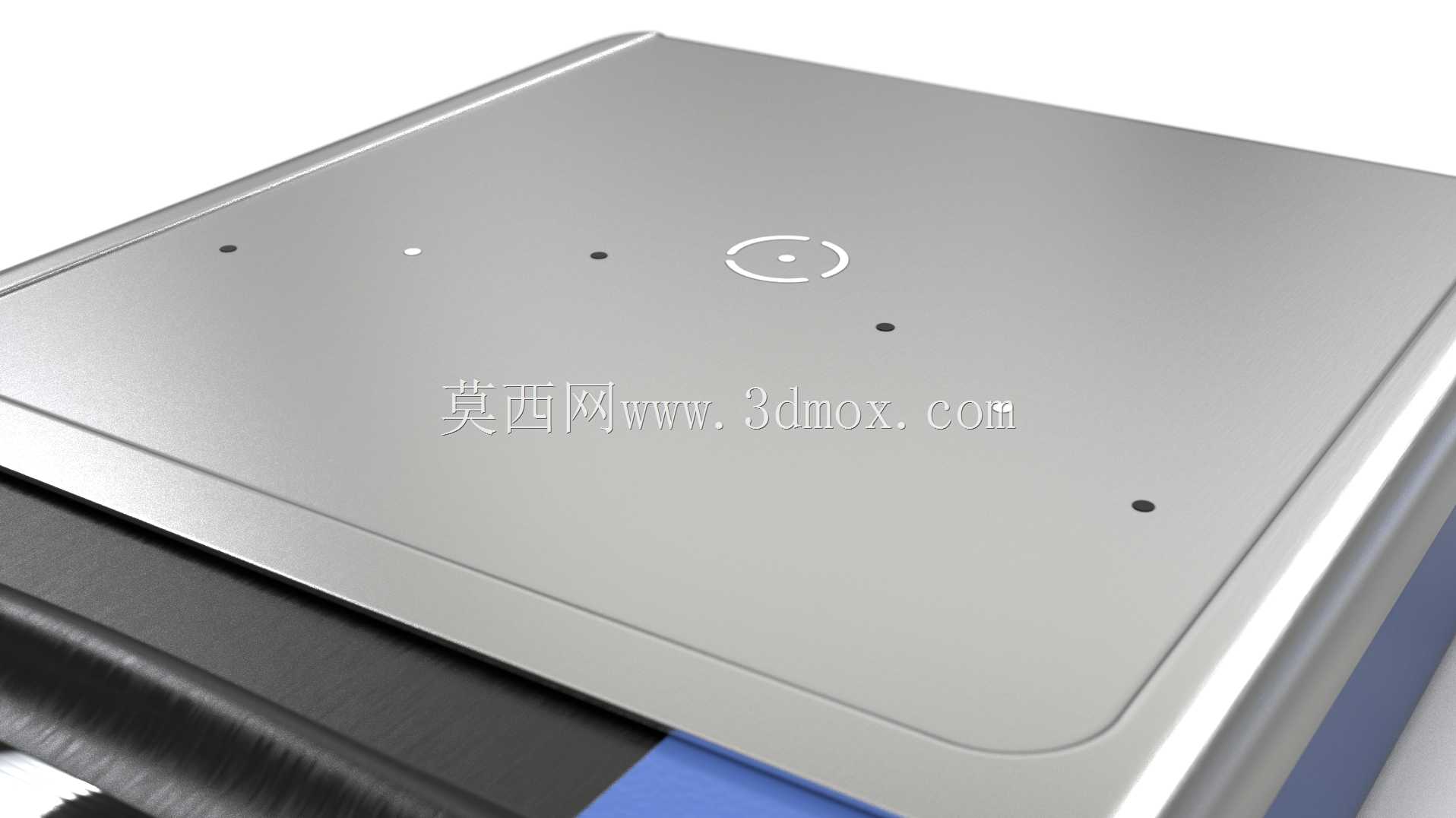

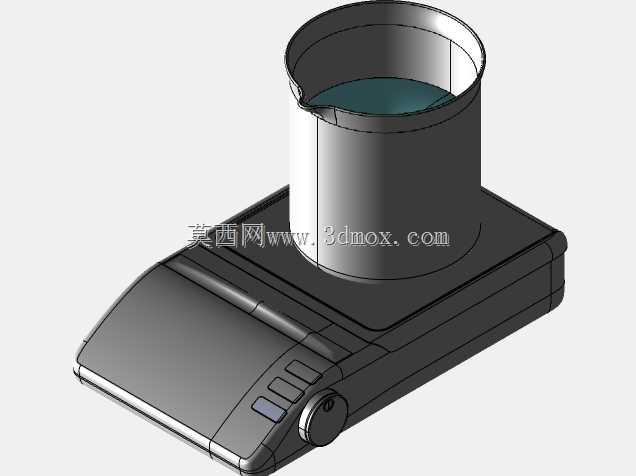

这款带加热功能的磁力搅拌设备，核心应用场景覆盖化学、生物、医药类实验室的常规液体混匀作业，可适配低粘度溶液的恒温搅拌需求，替代传统手动玻璃棒搅拌的操作模式，降低实验人员重复操作强度，同时避免人工搅拌带来的液体溅出、污染样本等问题。设备主体采用分体式功能分区设计，下部为驱动与控制主机，上部为金属承托工作台，可直接放置玻璃烧杯、锥形瓶等常规实验容器，工作台面做了平整化处理，无凸起卡位结构，可适配底部直径在60mm到150mm区间的常规实验容器，安装放置时仅需预留200mm*180mm的水平台面空间，后侧预留10mm散热间隙即可满足日常使用的通风要求，无需额外固定结构，直接平稳放置于实验台即可运行。控制区域集中布置在主机前侧斜面，兼顾操作视角与按键按压的人机工程角度，设置有功能切换、转速调节、温度设定三类操作单元，其中旋钮式转速调节结构可实现0-1500rpm区间的无级调速，触控式功能按键可完成加热开关、温度阈值设定的操作，不同功能按键带有差异化颜色标识环，可帮助操作人员快速识别功能分区，避免实验过程中误操作。设计过程中对主机外壳做了斜切边角处理，蓝色侧壳与黑色控制面板形成视觉分区，既提升外壳结构的抗磕碰性能，也能在实验室多设备摆放场景下快速识别设备状态。主机内部的磁力驱动模块与加热模块做了隔热分层设计，加热模块最高可将工作台面温度提升至120℃，隔热层可将控制区域的外壳温度控制在40℃以内，避免长时间运行时操作区域温度过高带来的烫伤风险。配套的搅拌子为聚四氟乙烯包裹磁钢结构，可直接放入待搅拌液体中，通过主机内部旋转磁场带动搅拌子自转，实现液体的无接触搅拌，避免搅拌轴伸入容器带来的密封与污染问题。设计阶段对结构做了适度简化，没有做过多冗余的装饰性结构，所有外部曲面均服务于结构强度与操作便利性，工作台面未设置定位凹槽，可兼容不同规格的平底实验容器，提升设备的场景适配性，控制面板的按键布局按照操作频率排序，高频使用的转速调节旋钮布置在最靠近操作人员的右侧位置，功能按键依次向左排布，符合多数实验人员的右手操作习惯。
