履带式水下作业搜救抓取机器人设计

　　这款履带式水下作业设备的设计，最初瞄准的是近岸浅水域、内河航道、人工湖库等场景的水下搜救与轻量作业需求，区别于传统缆控水下潜器的浮游式行进逻辑，采用履带式行走底盘的方案，核心是解决水下硬质泥底、碎石底、浅滩区域的行走稳定性问题，避免浮游式设备在近底作业时受水流扰动出现定位偏移、姿态失控的问题，尤其适合水深0.5米到15米区间的近底作业场景，比如落水物品打捞、水下管线巡检辅助、溺水人员搜救排查、小型水下构筑物破损检查这类对行走定位精度有要求的作业任务。

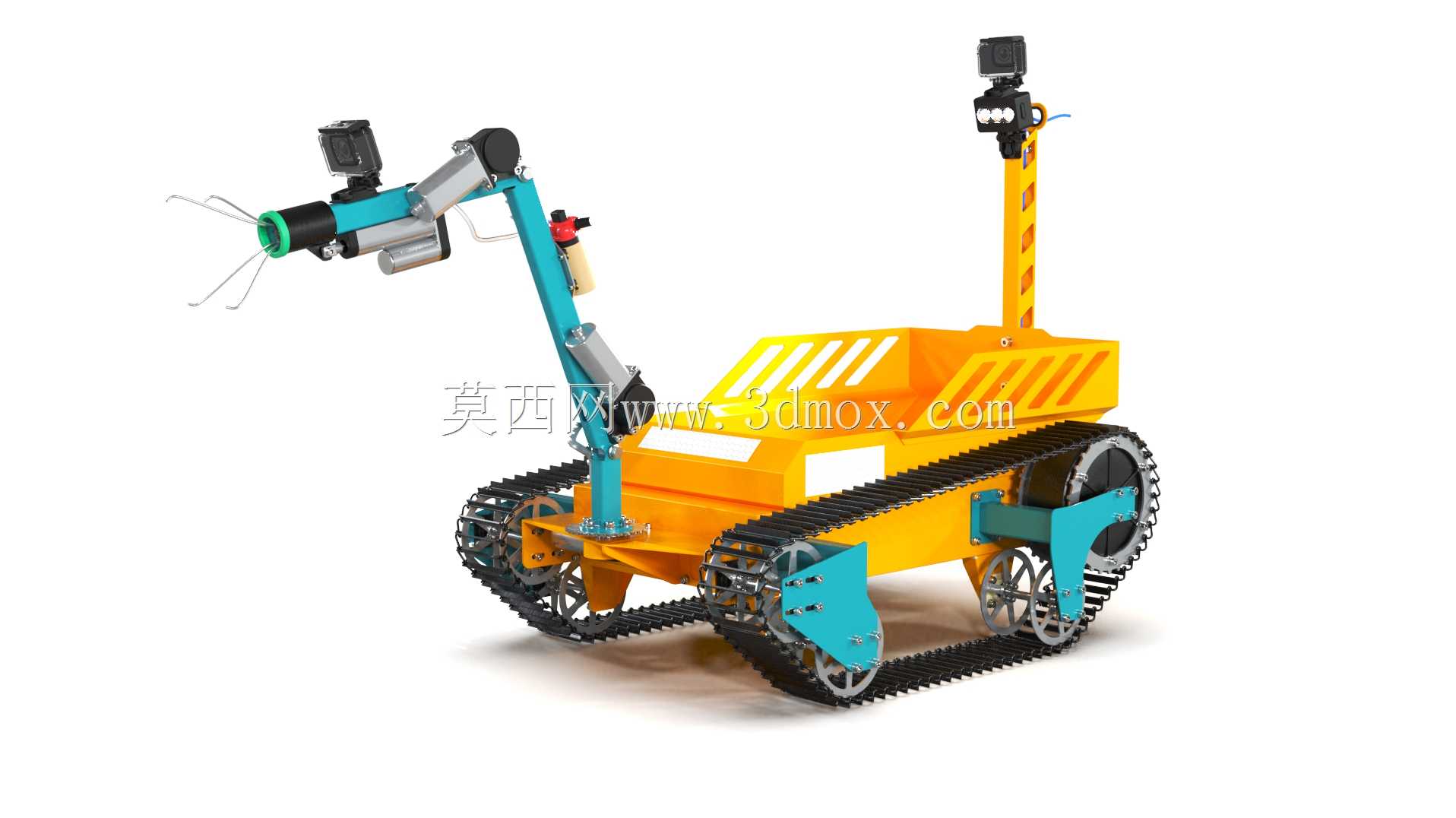

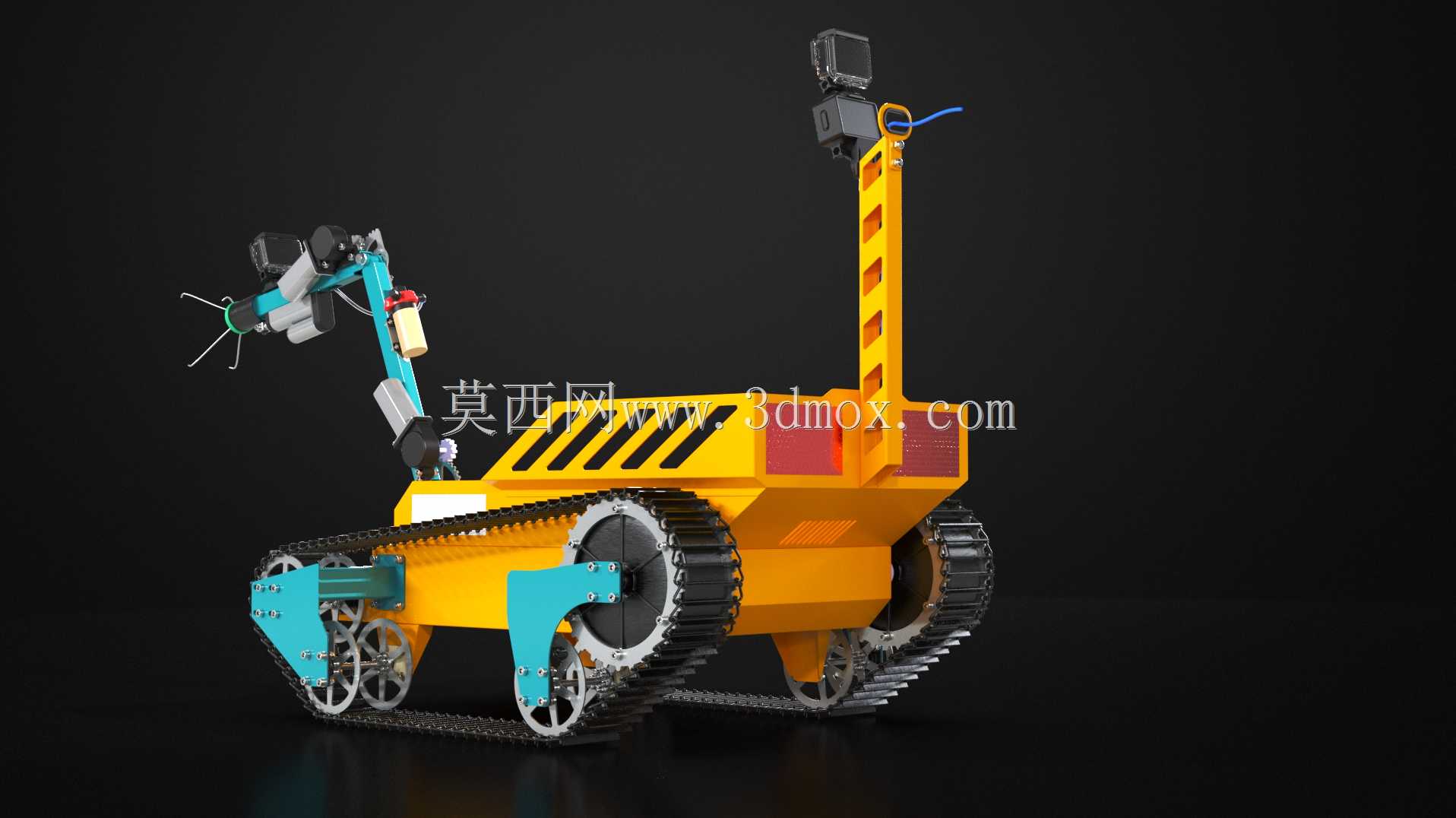

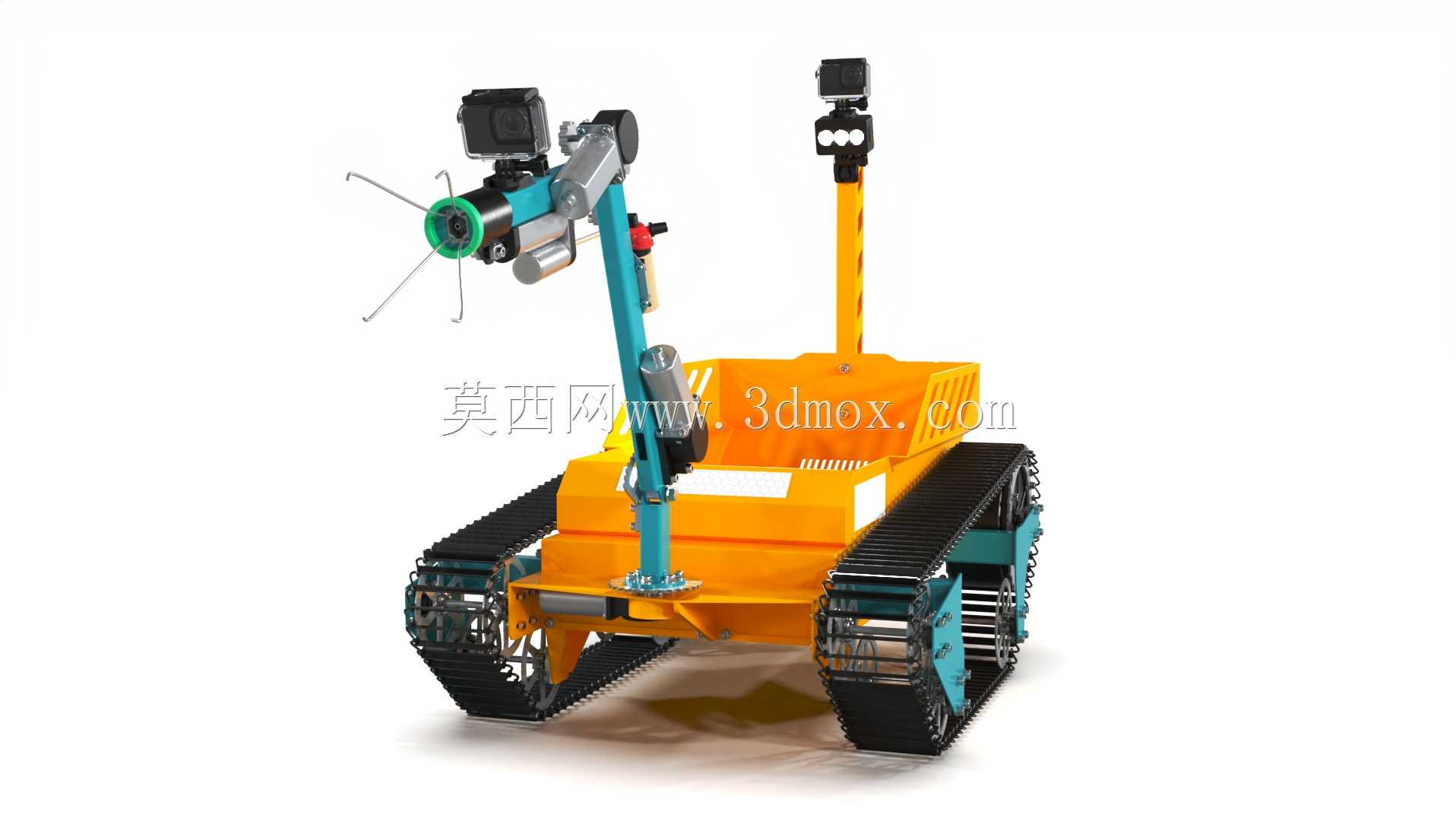

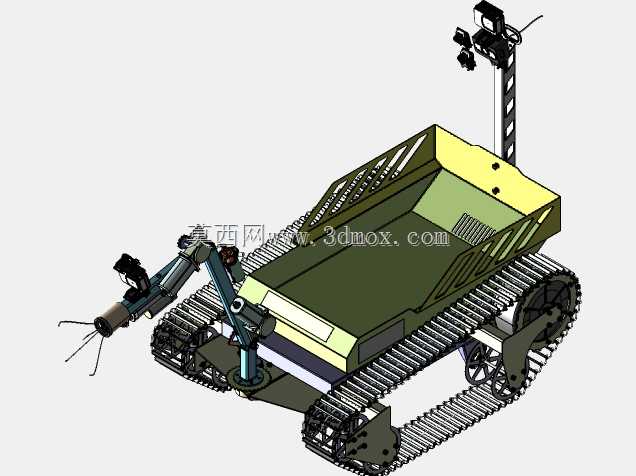

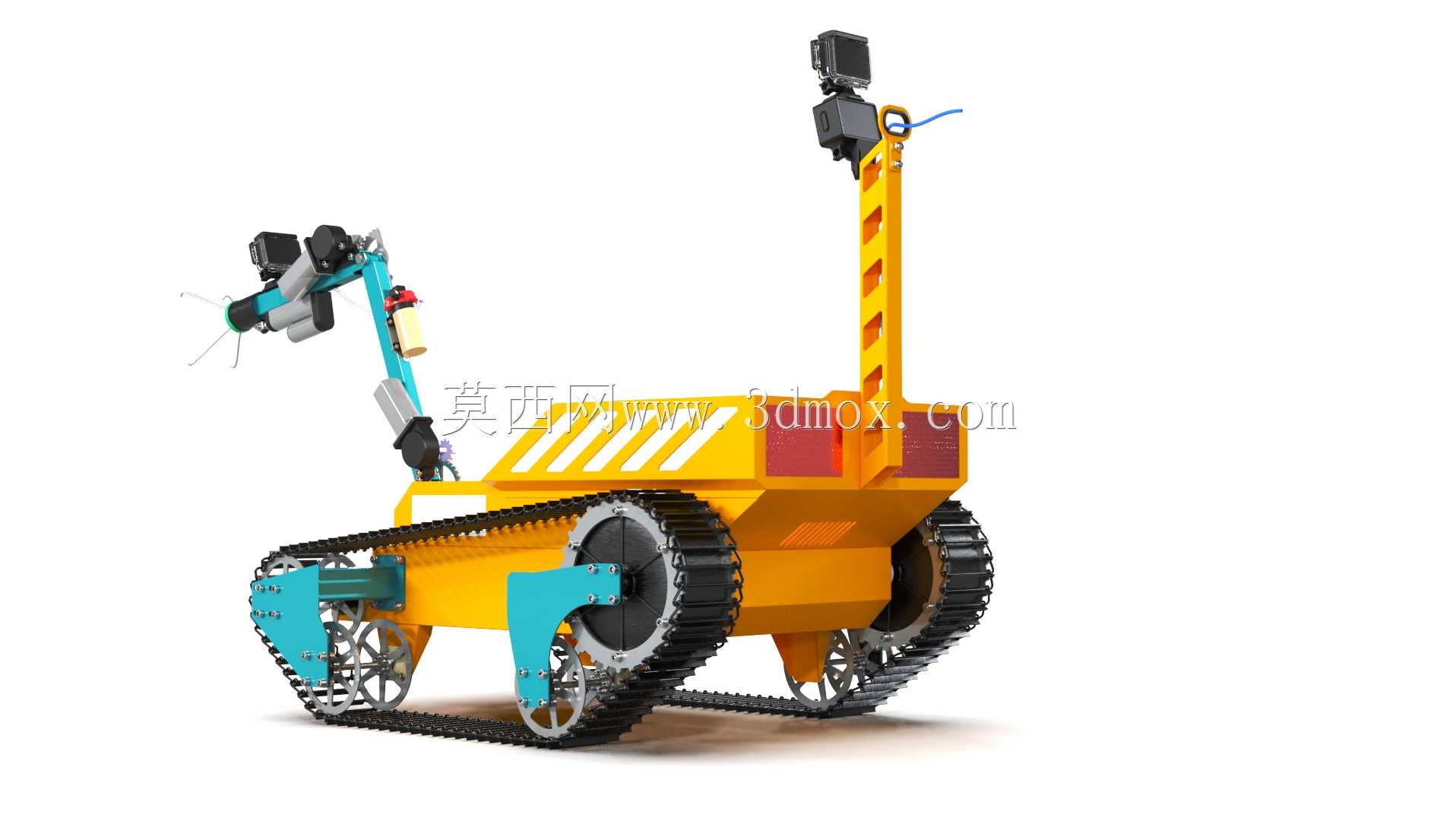

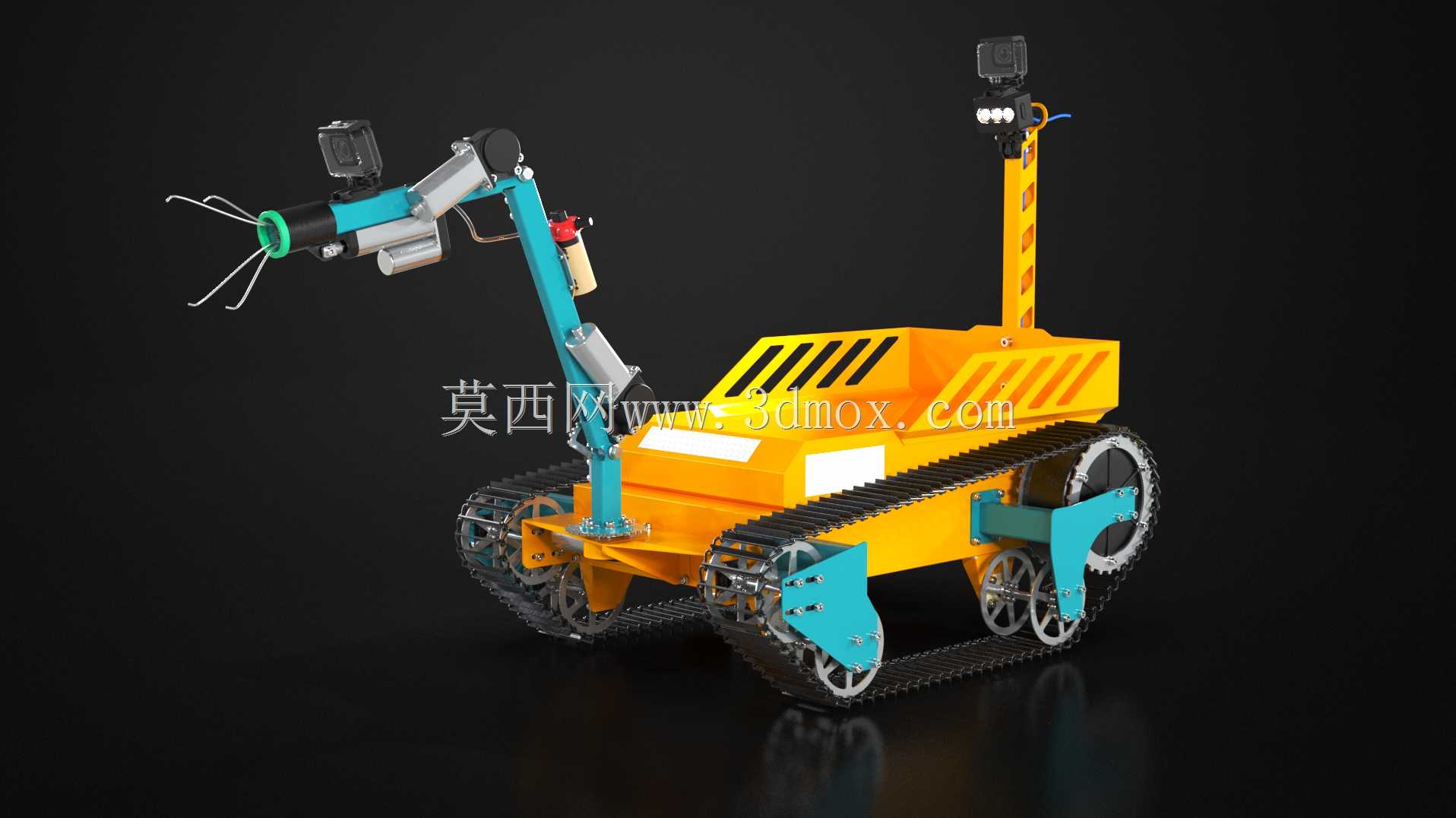

　　从功能配置上看，设备整体分为行走底盘、作业执行、感知采集三个核心模块。行走底盘采用橡胶履带搭配双侧驱动轮、导向轮与承重轮的布局，履带板表面做了加深的防滑齿结构，能够在覆盖薄淤泥、附着水生苔藓的硬质河床表面获得足够附着力，底盘框架采用镂空式焊接结构，一方面降低水下行走的整体重量，减少接地比压，避免在软泥底质区域出现陷车问题，另一方面可以让水流顺利从框架间隙穿过，降低水流对底盘的横向冲击力，在0.8m/s流速的水域内仍能保持稳定行走姿态。底盘上部设置了带格栅围挡的储物舱，用来存放打捞上来的小型物件，避免行进过程中物品滑落，舱体边缘做了圆弧过渡，减少水下行走的水流阻力。

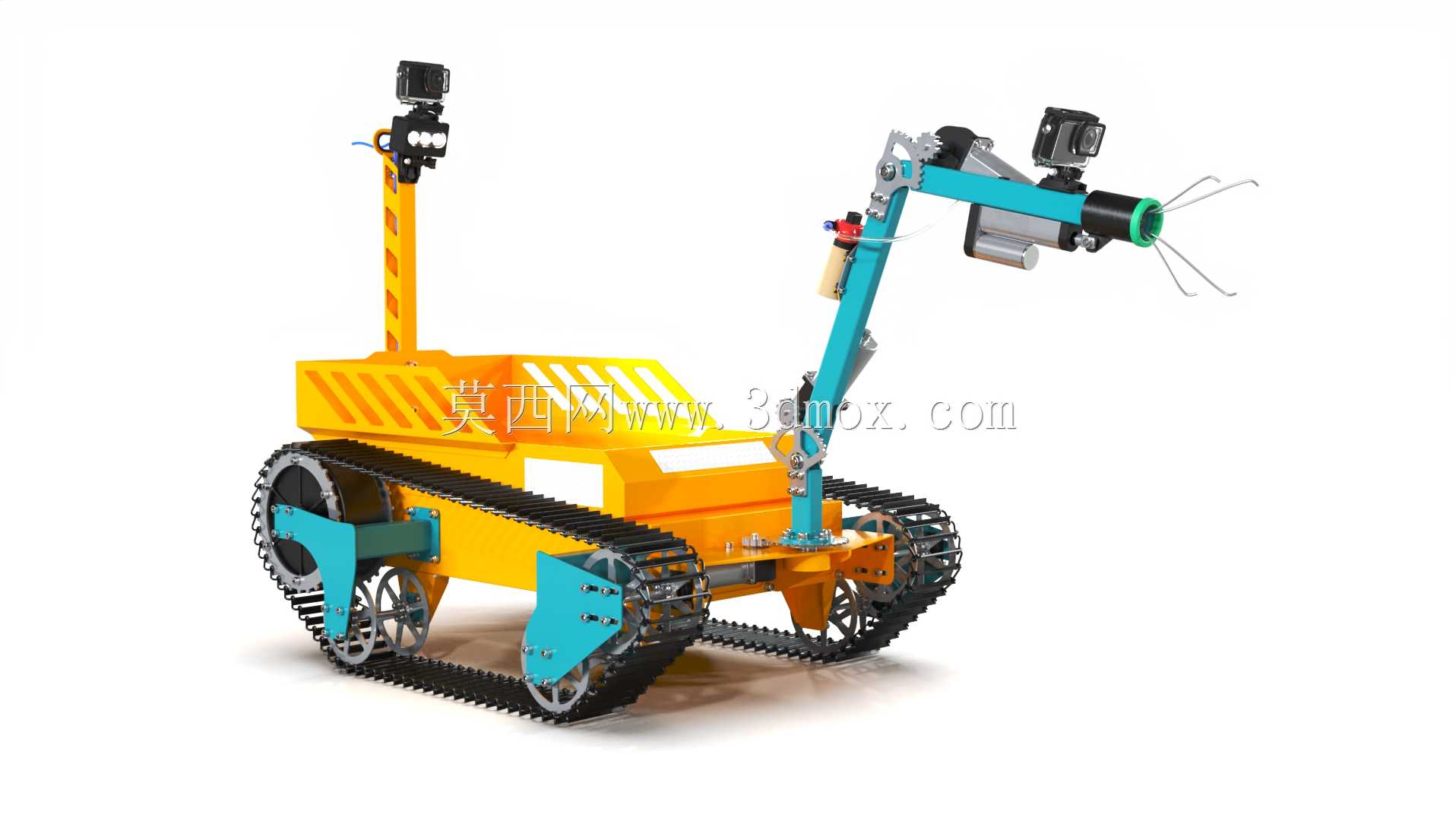

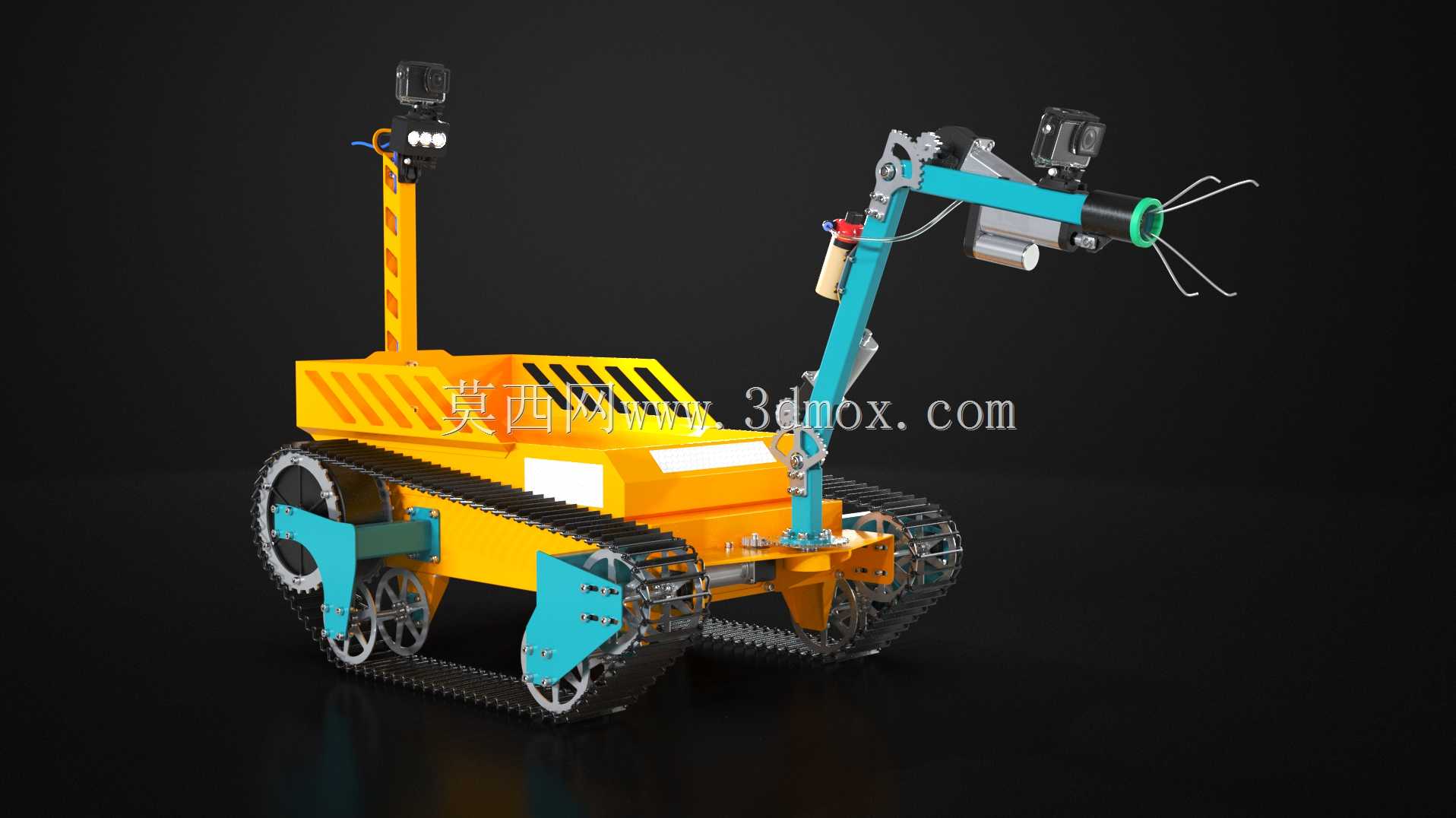

　　作业执行模块采用单臂多自由度机械臂结构，臂体主体采用分段式设计，大臂与底盘的回转座连接，可实现水平方向180度回转，小臂与大臂铰接处配置了防水密封的铰接轴，可实现俯仰角度调节，臂体末端集成了两指式抓取夹爪，夹爪内侧做了锯齿形防滑纹路，能够稳定抓取表面湿滑的物件，夹爪旁侧集成了喷水嘴，可外接高压水流，在作业时冲开覆盖在目标物件表面的淤泥、浮尘，提升抓取与观察的清晰度。机械臂的关节处全部采用双道O型圈加密封脂的静密封与动密封结构，能够满足浅水域的水压密封要求，避免泥沙进入铰接缝隙造成磨损卡滞。

　　感知采集模块在底盘立柱顶端与机械臂小臂前端各设置了一个防水摄像头，立柱顶端的摄像头负责行进过程中的全局环境观察，安装位置距离底盘上表面有足够高度，能够越过前方小型障碍物获得更广的观察视野，摄像头自带补光光源，可在浑浊度较高的水下提供照明；小臂前端的摄像头对准夹爪作业区域，用来辅助操作人员精准调整夹爪位置，对准目标物件完成抓取动作。

　　从设计思路上，这款设备没有追求大深度潜水与重载作业能力，而是聚焦浅水域近底作业的实用性，所有结构件都尽量采用标准化的型材与零部件，降低加工与后期维护的成本，底盘的驱动轮、导向轮都采用通用的工程塑料与金属拼接结构，密封件全部采用市面通用的标准规格，后期更换不需要定制特殊配件。在安装边界上，设备整体宽度控制在常规单人可搬运的尺寸区间内，履带外侧宽度不超过0.8米，能够顺利通过常规的检查井、狭窄航道入口，整体高度在收拢机械臂后不超过1.2米，可放入普通的小型货运车辆后备箱运输，不需要额外的大型吊装设备转运，作业时仅需要在岸端搭配控制箱与显示屏幕，通过防水缆线连接设备即可完成操作，不需要复杂的布放流程，适合应急场景下的快速出动使用。

　　在结构细节处理上，所有线缆都从臂体与底盘的内部空腔走线，外部没有裸露的线缆，避免水下杂物、水草勾挂线缆造成损坏，底盘的下部做了平滑的过渡设计，没有突出的螺栓头与棱角，减少行进过程中水草、渔网的缠绕概率。履带的张紧机构采用外置的调节螺栓结构，不需要拆解底盘即可完成履带张紧度的调整，适配不同底质的行走需求，在光滑硬质底面可适当调松履带增加接触面积，在碎石底区域可适当调紧履带避免碎石卡入履带与轮体的间隙。储物舱的格栅采用可拆卸设计，当需要搭载额外的小型检测传感器时，可快速拆除格栅拓展安装空间，不需要对底盘主体结构做二次打孔改装。
