镂空式肢具固定支撑结构设计

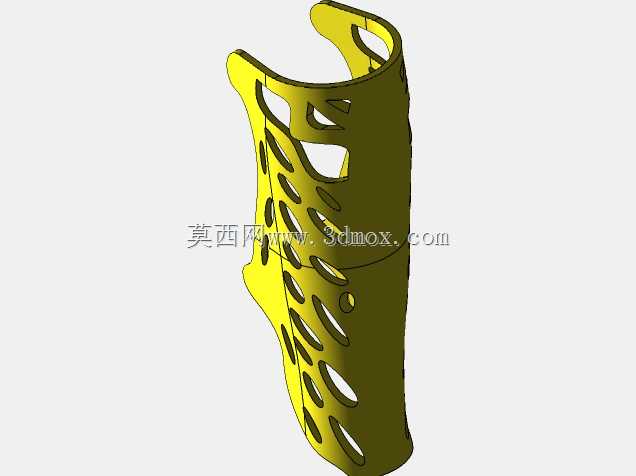

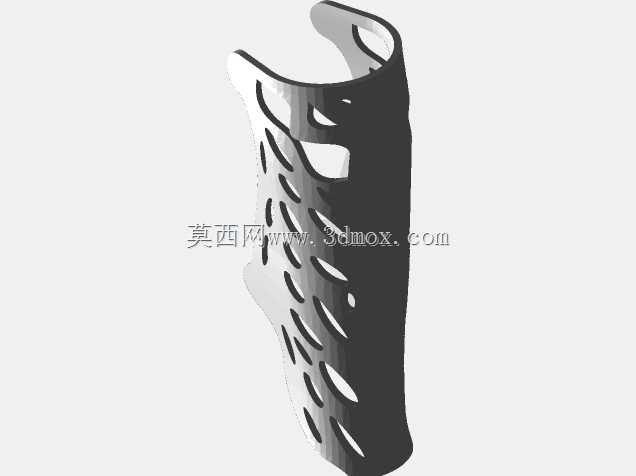

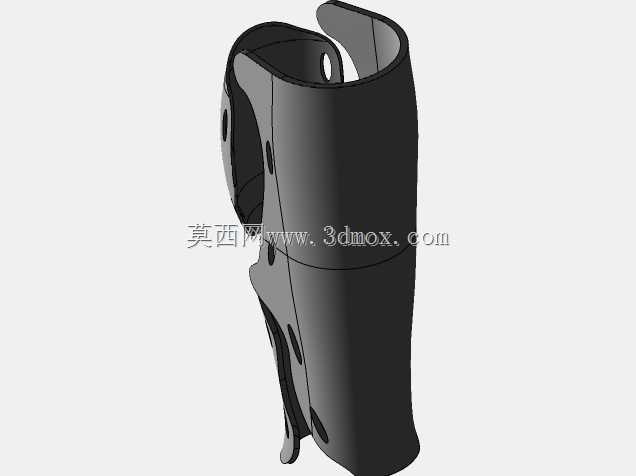

这类镂空支撑结构主要应用于肢体康复固定场景，在临床康复环节中，可替代传统石膏固定方案，为受损肢体提供稳定的外部支撑力，同时兼顾佩戴过程中的透气需求，避免长期密闭固定带来的皮肤不适问题。从功能特性来看，该结构采用一体化曲面成型设计，整体轮廓完全贴合人体肢体的生理曲度，内壁与肢体接触区域做了平滑过渡处理，不会出现局部应力集中压伤皮肤的问题；周身均匀分布的异形镂空孔洞，在保证整体结构强度的前提下，大幅降低了构件自身重量，同时能让空气自由流通，佩戴时不会产生闷汗黏附的不适感，日常清洁也更为便捷。设计过程中首先通过逆向扫描获取人体对应肢体的三维点云数据，重构出贴合肢体表面的基础曲面，再根据肢体受力分布特征划分支撑区域，在需要承担主要支撑力的骨突对应位置保留连续的实体支撑筋条，非主要受力区域则通过拓扑优化去除冗余材料，形成规律排布的镂空结构，既保证了纵向支撑的刚度，又预留了适当的横向形变余量，不会过度限制肢体康复阶段的轻微活动，避免长期刚性固定导致的肌肉萎缩问题。从安装边界来看，该结构采用开口式套入设计，两端的边缘做了外翻圆弧处理，佩戴时不会剐蹭皮肤，整体尺寸适配常规成年人体的对应肢体维度，安装时无需额外连接件，可直接贴合肢体佩戴，外部配合医用固定绑带即可完成固定，适配不同肿胀程度的肢体固定需求。结构的壁厚经过反复校核，在常规外力碰撞下不会出现开裂变形，同时自身具备一定的韧性，能缓冲日常活动中的意外磕碰，对受损肢体形成有效防护。不同于传统的全包裹式固定结构，这种镂空设计在康复后期还可根据患者的恢复情况，对局部筋条进行微调，逐步调整支撑力度，适配不同康复阶段的固定需求，在康复辅具适配场景中具备很高的实用价值。
