带槽圆弧端机械连接基座结构

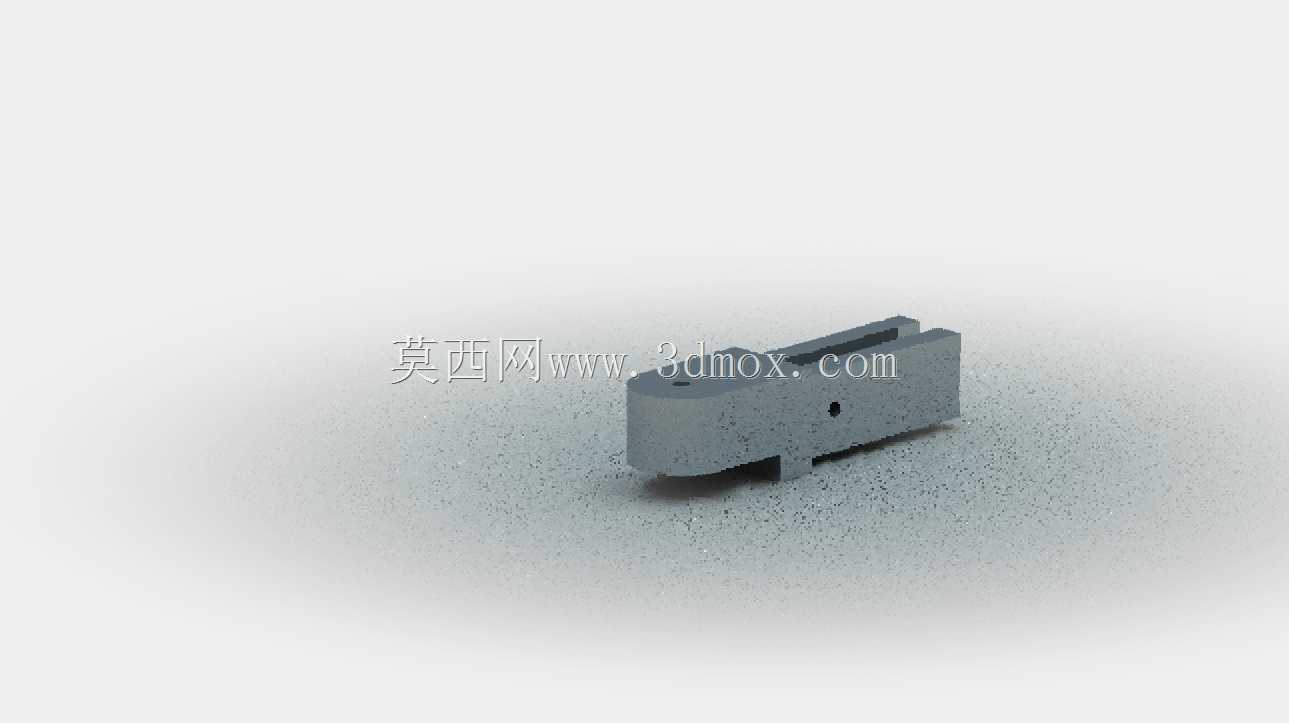

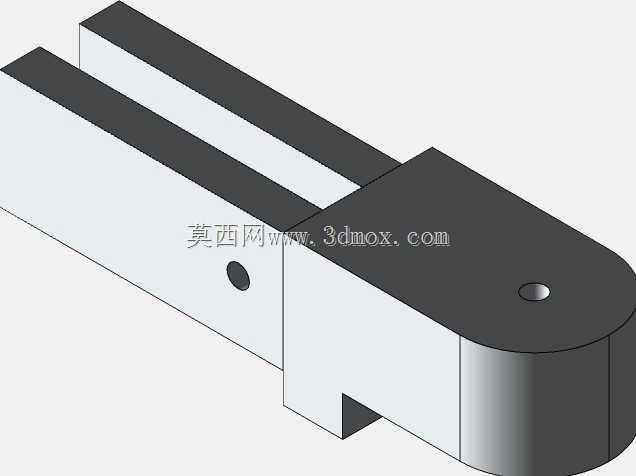

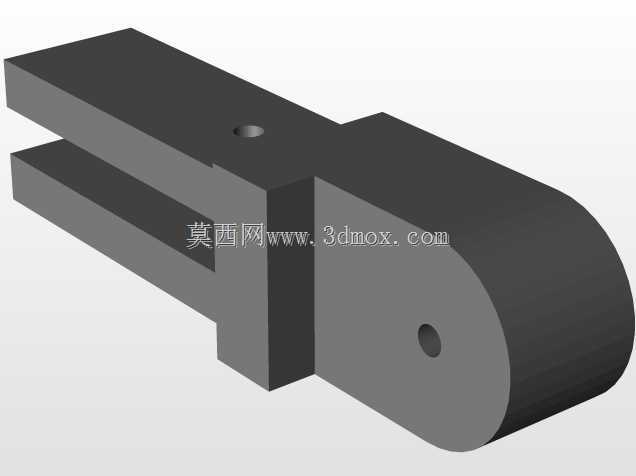

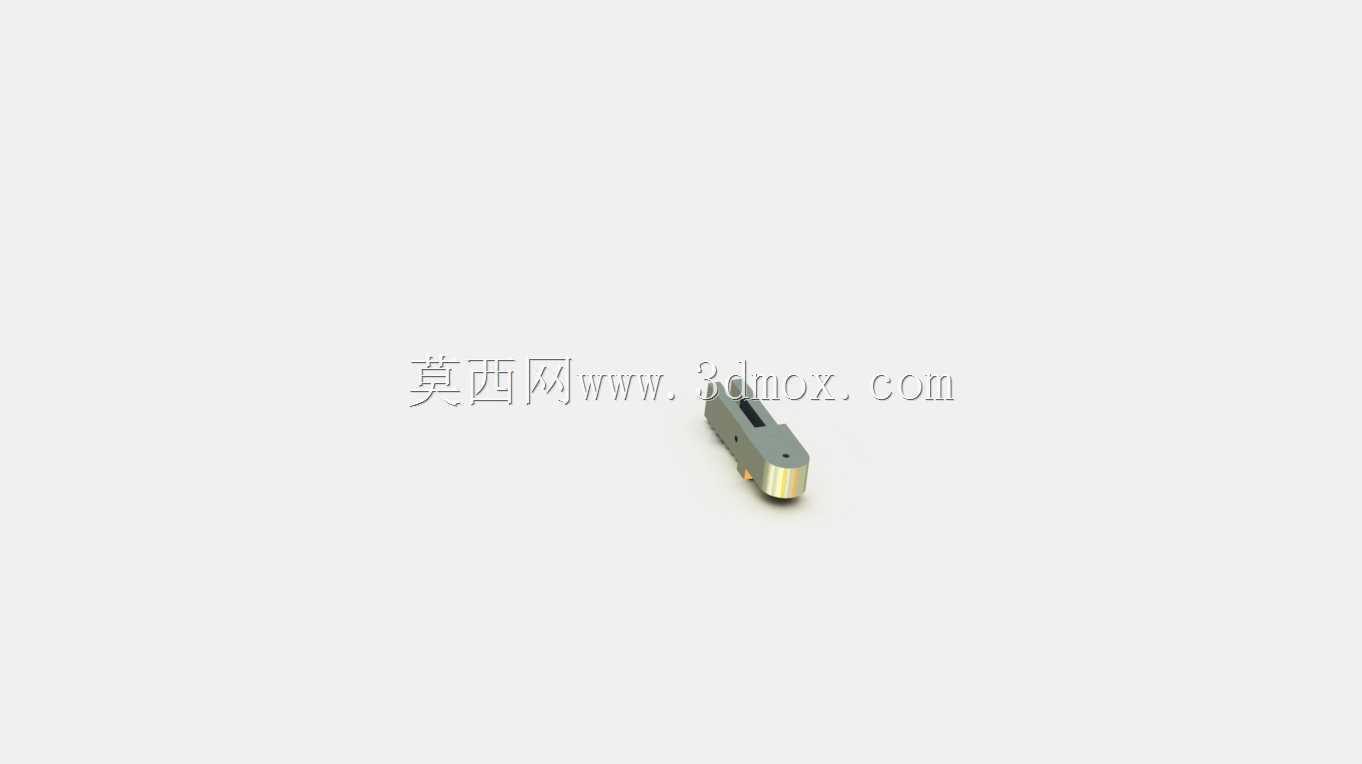

　　该零件属于机械传动与定位系统里的基础连接构件，整体采用长条形主体加圆弧端头的构型，主体上方开设通长凹槽，用于嵌入导向条、定位键或者配套滑动件，限制配合部件的侧向位移，保证直线运动过程中的对中精度。圆弧端头处设置同轴通孔，可穿入销轴、锁紧螺钉完成铰接或者紧固安装，主体侧面的小孔可用于安装定位销、油嘴或者触发式检测元件，底部的凸台结构能够嵌入安装基准面的卡槽内，承担周向防转的作用，避免设备运行过程中零件受振动出现偏移。从实际工况适配来看，这类构件常出现在工装夹具的定位工位、小型自动化输送线的侧边导向单元、检测设备的载具支撑段，也可作为手动调整机构的滑动支座使用。设计阶段优先保证安装基准面的平面度要求，

　　底部凸台与安装槽的配合间隙控制在合理范围，既避免间隙过大造成定位晃动，也防止间隙过小出现装配卡滞。上方通槽的两侧壁平行度需要匹配嵌入件的尺寸公差，槽底粗糙度要满足长期滑动的耐磨需求，若用于频繁往复运动的场景，可在槽面增加淬火处理或者镶嵌耐磨衬条，降低长期运行后的磨损量。圆弧端头的开孔位置需要结合整体受力路径布置，让销轴传递的载荷尽量沿零件主体轴线方向分布，减少偏心载荷带来的附加弯矩。零件整体轮廓规整，没有复杂的异形曲面，常规铣削加工即可完成全部外形加工，钻孔、铰孔工序可在一次装夹内完成，有效控制各孔位与基准面的位置度。安装边界方面，零件长度方向需要预留足够的操作空间，端头圆弧外侧要留出扳手或者销轴装拆的空间，侧面小孔周边要避开管线、

　　相邻构件的干涉区域，底部凸台的高度要匹配安装板的厚度，保证装配后零件上表面与配套工作面保持齐平。这类基座不需要额外设置复杂的减重结构，实心构型能够提供足够的刚性，承受侧向夹紧力、纵向支撑力以及运动过程中的冲击载荷，在小载荷低速运动场景下可直接采用型材加工后做表面发黑处理，在有防腐要求的工况下可更换为不锈钢材质或者做阳极氧化表层处理。
