FDKJ42A78GT款40MM规格步进电机结构

做小型自动化改装、桌面级设备开发的工程师，大多有从废旧办公设备里拆取可用传动元件的经历，这款40MM规格的步进电机，就是从老旧针式打印机上拆解测绘得到的成熟结构，在小型负载的点位控制场景里适配性极强。这类从量产商用设备上拆下的步进元件，本身经过了长期实际运行验证，不像很多非标定制的驱动件存在工况适配盲区，在旧卡带设备、VHS播放器、老式打字机、平板扫描仪里都能找到同结构的同款部件，用来做小型送料机构、转盘分度、简易滑台驱动都十分可靠。

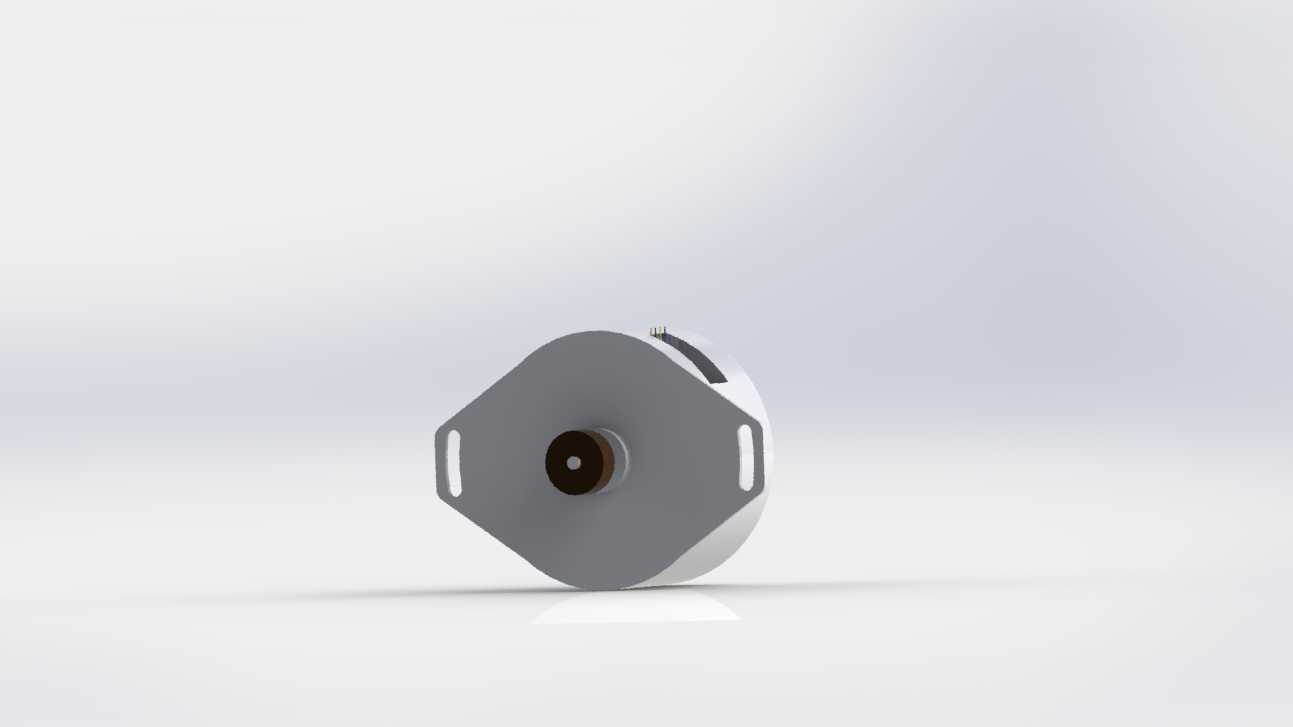

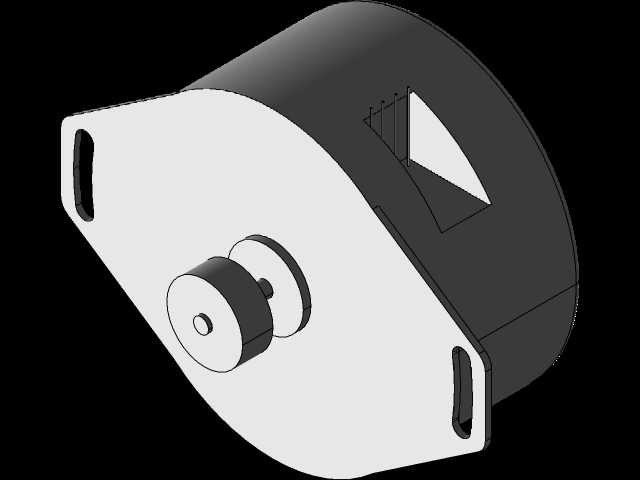

从结构设计来看，这款电机采用带双侧安装耳的切边圆形壳体，壳体主体直径对应40MM的规格尺寸，安装耳上开有长条形腰型孔，安装时不需要极高的孔位加工精度，腰型孔预留了足够的位置调整余量，不管是直接锁在设备钣金支架上，还是搭配简易安装座固定，都能快速完成装配定位。输出端采用双层轴套结构，伸出的输出轴直径适配常规的小型同步轮、齿轮安装公差，轴端的定位台阶可以直接抵住传动件端面，不需要额外加轴套调整轴向间隙，能减少装配时的公差累积。

实际选型使用时，要注意这类电机的安装边界：壳体后侧的出线位置需要预留至少10MM的走线空间，避免线材弯折过度导致绝缘层破损；输出轴端的传动件安装深度不能超过轴伸长度，否则会顶到前端轴盖，造成电机转动卡滞。这类步进电机的保持扭矩足够驱动1KG以内的水平负载做点位运动，在小型桌面设备里不需要额外加减速机构就能满足低速传动需求，很多做小型3D打印机改装、自动盖章机构、简易送料装置的开发者，都会优先选用这类拆机成熟结构的电机，一方面是成本极低，另一方面是结构尺寸经过量产验证，建模时直接套用测绘好的尺寸，不需要反复调整安装位的干涉问题。

建模还原这款电机时，要重点注意安装耳的腰型孔位置公差、输出轴的同轴度、壳体上的三角加强筋结构——壳体侧面的三角加强筋是为了提升安装耳的结构强度，避免长期锁紧安装时壳体出现开裂，测绘时不能忽略这个细节，否则做装配仿真时会出现结构强度误判。另外电机壳体的切边结构是为了适配设备内部的狭窄安装空间，相比完整圆形壳体，切边后可以减少近5MM的横向占用空间，在紧凑布局的小型设备里这个设计细节十分实用。
