珩磨装配部件金属加工辅助装置

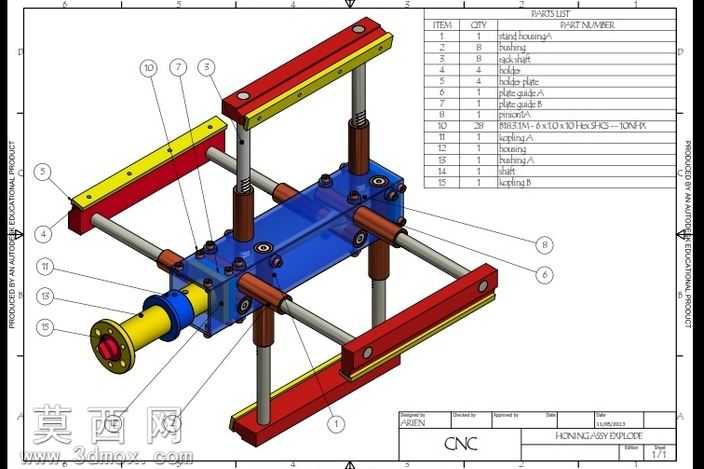

本作品为金属加工领域的珩磨装配辅助部件三维模型，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械装配的公差配合规范，对每一处连接结构、运动衔接部位都做了精准的尺寸约束，确保各零部件可实现无干涉装配。模型渲染阶段针对不同部件的材质特性做了区分处理：主体承载结构采用深蓝色工程塑料质感材质，直观体现其高强度、耐磨损的基座属性；横向与纵向的导向支撑梁采用红黄色金属漆面材质，清晰区分固定框架与调节结构的功能分区；核心传动输出轴采用亮黄色金属镀层搭配端部红色密封端盖的材质表现，突出其动力传输的核心功能；支撑导柱采用银灰色金属光面材质，还原金属导杆的顺滑耐磨特性。从结构设计来看，该部件采用多层框架式布局，四根竖向导柱搭配上下两层横向固定梁构成稳定的支撑框架，中部蓝色主体基座可沿导柱实现轴向位置调节，基座侧面均匀分布多组调节螺栓与锁紧结构，可根据加工需求调整珩磨作业的工作范围与张紧力度；前端伸出的传动轴通过轴承结构与基座连接，可传递旋转动力带动珩磨作业端工作，各部件之间的连接孔位、螺栓规格都做了标准化设计，完全符合通用机械零部件的装配规范。设计思路围绕金属珩磨、切割加工的辅助定位需求展开，整体结构兼顾刚性与调节灵活性，既能够为加工过程提供稳定的支撑定位，也可通过多维度的调节结构适配不同规格的金属工件加工需求，模型完整还原了装配体的爆炸视图逻辑，清晰展示了每一个零件的装配位置与连接关系，可直接用于机械结构教学、加工工装设计参考等场景，能够帮助设计人员快速理解珩磨辅助装置的结构原理，为同类工装的优化设计提供直观的三维参考依据。
