医用手术室多层气体管路悬吊承载装置

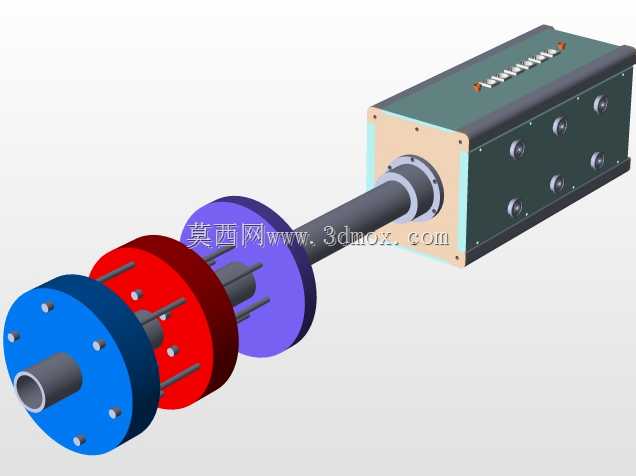

该装置主要应用于洁净手术室、ICU监护病区等医疗场景，核心作用是将医用中心供气系统的各类气体管路、强弱电线路进行集中整合悬吊，替代传统地面布管带来的空间占用、清洁死角问题，为手术区域留出无遮挡的操作空间，同时避免管线拖拽造成的磕碰、污染风险。从结构设计来看，底部采用箱式集成终端布局，箱体侧面预留多组标准接口安装位，可根据科室需求配置氧气、负压吸引、压缩空气、笑气等不同医用气体终端，同时可整合电源插座、网络接口、医用设备承载托盘的安装点位，箱体边角做圆弧过渡处理，符合医疗场所洁净防磕碰的设计要求。上部采用三层圆盘式分层承载结构，不同层圆盘分别对应不同介质管路的固定、分路功能，层间通过立柱支撑保证结构刚性，中心设置通长竖向立柱作为主承载与管路通道，所有气体管路从中心立柱内部穿行，避免外露造成的积尘与管线老化加速问题，三层圆盘的直径逐层递减，既保证下层终端操作的视野无遮挡，也能让上部固定端的受力更均匀，降低长期悬吊后的形变风险。安装层面，顶部圆盘直接与手术室顶面的预埋承载钢结构连接，安装时需保证中心立柱的垂直度偏差控制在千分之一以内，避免长期承重后出现偏载倾斜，底部箱体的安装高度需结合手术床高度、医护人员操作站位设定，通常终端接口距离地面高度控制在1.2米至1.5米区间，保证医护人员站立操作时无需过度抬手或弯腰即可接驳设备。设计过程中充分考虑了医疗场景的消毒需求，所有外露结构件表面均做光滑圆弧处理，无凹槽、无外露螺丝缝隙，避免消毒残留与细菌滋生，管路分路处设置独立的密封隔断，不同气体管路之间预留足够的安全间距，避免不同介质窜通造成的医疗安全隐患，整体结构的承载冗余量按照满配所有终端、附加100kg外接设备承载的标准设计，保证长期使用的结构稳定性。
