hs65hb微型伺服执行器三维结构设计

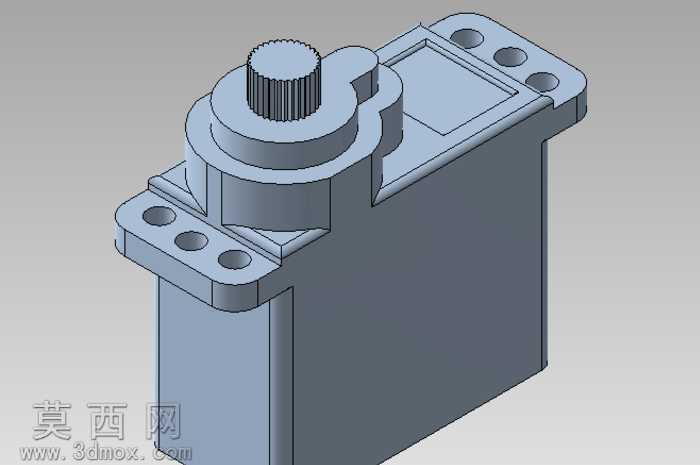

本作品为hs65hb微型伺服的三维参数化建模成果，建模过程严格遵循实物测绘的尺寸比例，在三维建模环境中完成全结构的特征搭建，从整体轮廓到局部安装结构均实现1:1等比例还原。建模阶段首先搭建伺服主体的基座基体特征，通过拉伸、切除等基础特征构建出长方体主壳体的基础形态，针对壳体两侧的安装凸耳，精准绘制凸耳轮廓草图后拉伸成型，再对凸耳上的四个安装定位孔进行同轴心切除，保证孔位的位置度、孔径尺寸与实物完全匹配，满足后续虚拟装配的安装对位需求。针对顶部的动力输出轴结构，建模时先构建轴座的阶梯凸台特征，还原轴座与壳体的过渡衔接结构，再对输出齿轴的滚花齿面进行细节建模，通过圆周阵列特征还原齿面的均匀齿形结构，还原输出轴的防滑传动结构特征，同时对轴侧的限位凸块进行特征搭建，还原伺服的物理限位结构，匹配实物的转动角度限制特性。壳体侧面的接线槽、顶部的盖板安装位也通过精细的切除、拉伸特征完成还原，盖板区域的凹陷轮廓、边角的圆角过渡均按照实物的工艺特征进行处理，所有边角的工艺圆角、拔模斜度都按照注塑零件的工艺特性进行参数设置，还原真实零件的成型工艺特征。材质与渲染阶段，为壳体部分赋予哑光深灰色工程塑料材质，调整材质的粗糙度、反光度参数匹配尼龙壳体的哑光质感，为顶部金属输出轴赋予金属钢材质，设置合适的金属反光度与细微磨砂质感，区分金属与塑料部件的视觉差异，渲染时采用柔和的侧上方主光源搭配环境补光，清晰呈现模型的结构层次与边角细节，避免阴影过重遮挡结构特征。设计思路上以还原实物的装配结构为核心，所有特征均采用参数化尺寸驱动，可根据需求调整安装孔距、输出轴尺寸、壳体长宽高等参数，适配不同的虚拟仿真、装配验证场景，模型的各部分结构可拆分，能够直观展示伺服的外部装配特征，可用于舵机选型验证、机构运动仿真、教学演示等场景，帮助使用者快速理解微型伺服的外部结构与安装对接方式，无需拆解实物即可完成安装位的匹配校核，大幅提升前期设计验证的效率。
