蓝鸟BMS32A舵机高精度数字伺服执行组件

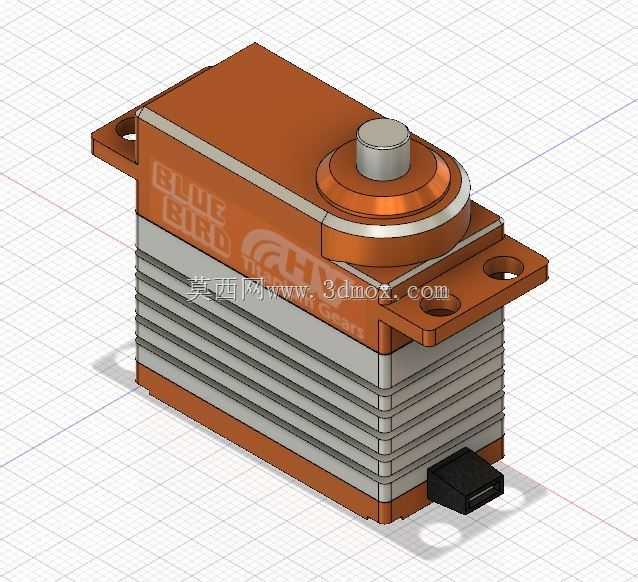

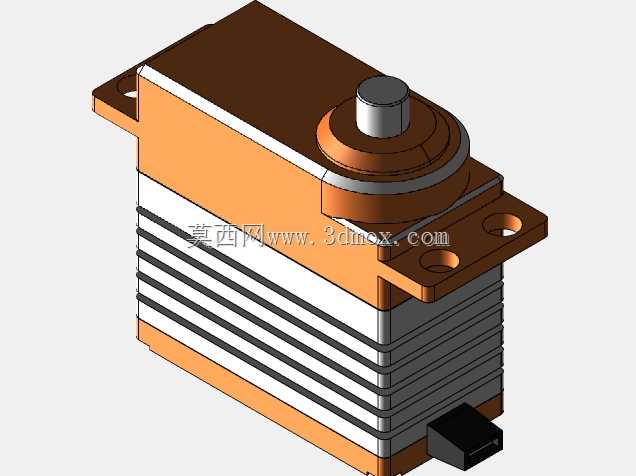

　　在航模飞控、小型机器人关节驱动、精密云台姿态调整这类对执行端响应速度、位置保持精度有严苛要求的场景里，伺服执行组件的选型直接决定整套系统的动作可靠性，蓝鸟BMS32A这款伺服的结构设计，刚好适配这类中小扭矩高精度驱动的安装需求。从实际安装边界来看，这款伺服主体采用上下分层的结构设计，上部为棕褐色高强度工程材质的上盖与输出端基座，中部为多层堆叠的散热鳍片结构，下部为信号与供电输入接口端，两侧带安装固定耳，耳位预留标准通孔，可直接通过M2.5规格螺丝固定在安装基座上，安装孔位的中心距符合常规中型舵机的通用安装规范，能直接替换同安装尺寸的其他型号伺服，无需额外修改安装支架的孔位，大幅降低设备改型的结构调整工作量。

　　输出轴采用金属材质的圆柱出轴，轴端带标准安装花键，可适配常规的金属舵盘、摇臂等外接传动件，输出轴的凸台高度经过精准控制，安装摇臂后不会出现轴向窜动间隙，能有效减少传动回程误差，保证位置控制的重复精度。从功能特性来看，这款伺服内部集成了位置反馈单元与驱动控制电路，可直接接收标准PWM控制信号，输出对应角度的扭矩，内部的多层鳍片结构并非装饰设计，而是在大扭矩持续输出时，能快速将驱动电路与电机产生的热量通过鳍片散发到外部环境，避免长时间工作时内部积温导致的扭矩衰减、控制失准问题，底部的接口采用标准的三线制接插口，接线定义符合通用伺服的接线规范，供电、地线、信号针脚的位置与市面主流舵机完全兼容，接线时无需额外调整线序，

　　降低接线错误导致的器件损坏风险。在实际建模还原过程中，需要重点关注几个关键尺寸的公差控制：首先是两侧安装耳的平面度，安装耳与伺服主体的基准面平行度需要控制在0.1mm以内，否则安装锁紧后会导致伺服壳体受力变形，内部齿轮组啮合间隙异常，轻则增大传动噪音，重则导致齿轮卡滞、扫齿损坏；其次是输出轴的轴心与安装基准面的垂直度，若轴心偏斜，会导致外接摇臂转动时出现径向跳动，带动负载出现不必要的位置偏移，影响整套机构的动作精度；最后是底部接口的位置尺寸，接口端面与壳体后端面的距离、接口针脚的间距都需要严格匹配通用接插件的尺寸，否则会出现接插件插装不到位、接触不良的问题，导致伺服工作时信号中断。这款伺服的应用场景并不局限于航模领域，

　　在小型自动化设备的点位推拉、3D打印机的自动调平机构、智能门锁的锁舌驱动、小型机械臂的关节转动等场景下，只要安装空间、扭矩参数匹配，都可以选用这款伺服作为执行端元件，建模时还原的所有安装尺寸、结构细节，都可以直接用于设备的整体装配干涉检查，提前验证伺服与周边结构件的空间间隙，避免实际加工组装时出现结构干涉、安装空间不足的问题。在结构设计思路上，这款伺服采用金属中框加散热鳍片的组合，既保证了壳体的结构强度，在受到侧向冲击力时不会轻易开裂，又通过鳍片结构增大了散热面积，相比全封闭塑料壳体的同规格伺服，持续工作的温升能降低15摄氏度左右，有效提升长时间工作的稳定性；上部的输出端基座采用高强度材质，能承受输出轴带来的径向载荷，在负载出现瞬时冲击时，不会出现基座开裂导致输出轴移位的问题；两侧的安装耳与主体壳体为一体化结构，安装锁紧时的受力直接传递到整个壳体，不会出现安装耳断裂的问题。
