MSK-DS75K微型伺服执行器结构设计

项目分类:通用机械零部件 发布时间:2022-06-28 ID:663924
  • MSK-DS75K微型伺服执行器结构设计
  • MSK-DS75K微型伺服执行器结构设计

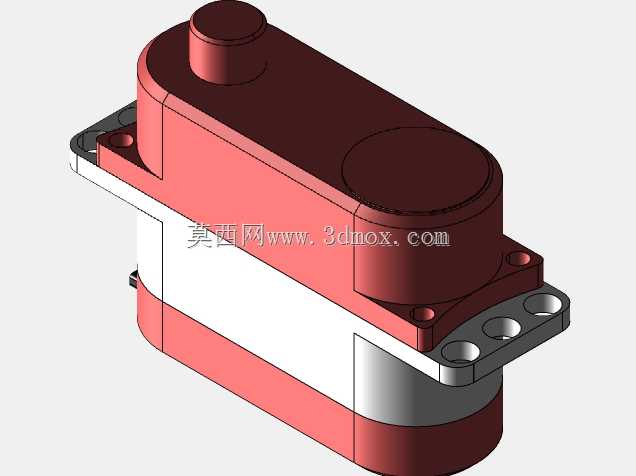

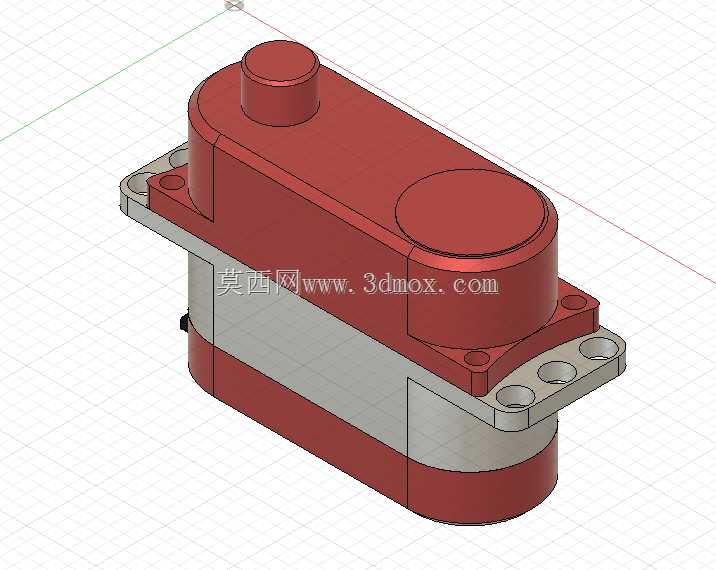

  这款微型伺服执行器的结构设计,首先围绕紧凑安装场景下的角度控制需求展开,在小型自动化设备、航模动作机构、桌面级机械臂关节、智能玩具驱动单元这类对安装空间有严格限制的场景中,这类执行器需要同时兼顾输出扭矩、安装便捷性与结构可靠性。从结构布局来看,主体采用上下分层的堆叠式设计,上部为驱动控制与减速机构的容纳腔体,下部为输出轴的延伸段,这种布局能够在有限的长宽尺寸内,最大化利用垂直方向的空间容纳减速齿轮组与驱动电路,避免横向尺寸过大带来的安装干涉问题。两侧伸出的带孔安装耳是整个结构的安装基准,安装耳上的定位孔采用对称排布设计,孔位间距经过匹配常用安装支架的标准孔距设计,安装时可以直接通过螺栓穿过安装孔固定在设备支架上,

  不需要额外设计转接件,能够有效降低整机的装配复杂度。安装耳与主体壳体采用一体化的结构设计,衔接处做了圆弧过渡处理,避免应力集中导致安装耳在受冲击载荷时发生断裂,在实际设备运行中,执行器输出扭矩时会产生反作用力矩,一体化的安装耳结构能够将反作用力均匀传递到安装基面,不会出现局部应力过大的问题。上部腔体的两个圆形凸台结构,分别对应内部直流驱动电机的安装位与电位器角度检测元件的安装位,凸台结构一方面能够增强壳体局部的结构强度,避免电机运行时的振动导致壳体变形,另一方面也能在装配时起到定位作用,装配时可以直接将电机与电位器卡入对应的凸台腔体中,减少装配时的定位调整步骤,提升装配效率。壳体的分模面设置在腔体中部,

  上下壳体通过卡扣与少量紧固螺丝连接,这种连接方式既能够保证壳体的连接强度,也能方便后期维护时拆开壳体检查内部齿轮与电路状态,不需要破坏壳体结构。输出轴位于执行器下部的中心位置,轴段的直径与伸出长度匹配常用的舵盘安装尺寸,轴端做了D型切面设计,与舵盘安装时能够通过切面传递扭矩,避免舵盘与输出轴之间出现相对滑动,保证角度控制的精度。从结构设计的细节来看,壳体的边角都做了小圆角处理,既能够避免装配时锐边划伤操作人员,也能减少注塑生产时的应力集中问题,提升壳体零件的生产良率。内部的减速机构采用多级齿轮传动布局,能够将直流电机的高转速低扭矩输出,转换为低转速高扭矩的输出特性,匹配角度控制场景下的负载需求,

  齿轮组的安装轴位都直接集成在壳体内部的定位柱上,不需要额外添加轴套类零件,减少零件数量的同时也能降低装配累积误差,保证齿轮啮合的精度。在实际选型应用中,需要重点关注安装耳的孔位间距与输出轴的中心高度,这两个尺寸直接决定了执行器能否顺利装入预设的安装位,这款执行器的输出轴中心到安装基面的高度经过优化,能够适配大部分标准舵机的安装尺寸,在旧设备替换时可以直接安装,不需要修改原有设备的安装结构。壳体侧面的走线槽设计,能够将驱动电路的连接线从侧面引出,避免走线与输出轴或者运动部件发生干涉,走线槽的边缘做了倒角处理,不会划伤线材的绝缘层,提升长期运行的可靠性。在结构强度校核层面,安装耳的厚度经过受力计算,能够承受额定输出扭矩下的反作用力,不会出现安装耳变形或者断裂的情况,壳体的壁厚设计均匀,既能够保证足够的结构强度保护内部元件,也不会因为壁厚过大导致整体重量超标,适配对重量有严格要求的航模、小型移动机器人这类应用场景。整个结构的设计没有冗余的外部特征,所有外部结构都服务于安装、定位、防护的实际功能,没有多余的装饰性结构,符合工业零部件的设计逻辑,在三维建模过程中,所有配合面的公差都按照注塑零件的常规公差设定,安装孔的尺寸预留了足够的装配间隙,能够保证量产零件的互换性,不需要针对单个零件进行修配即可完成装配。
