医药用聚乙烯氨洗涤净化装置

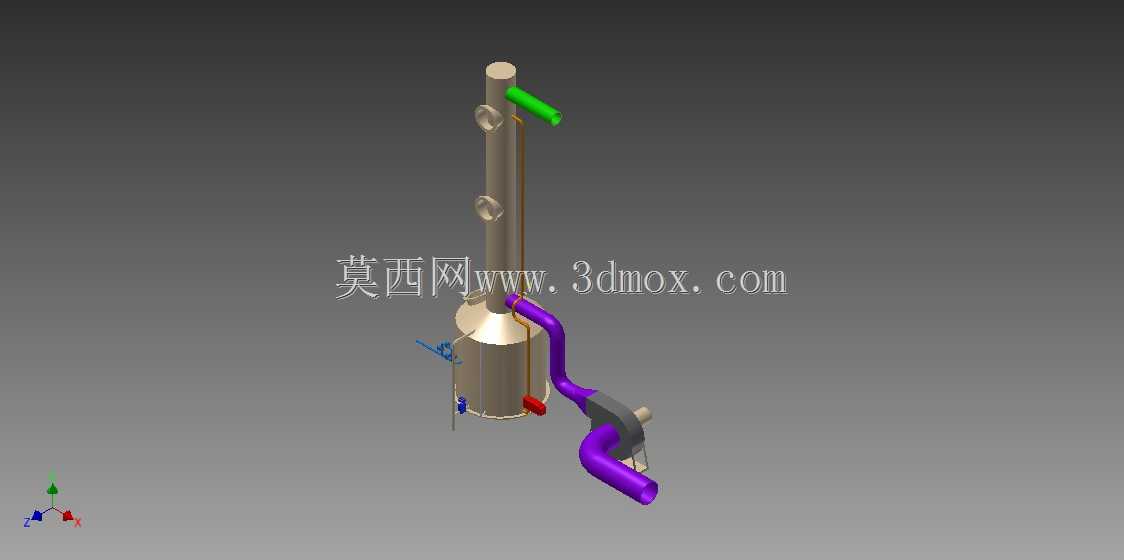

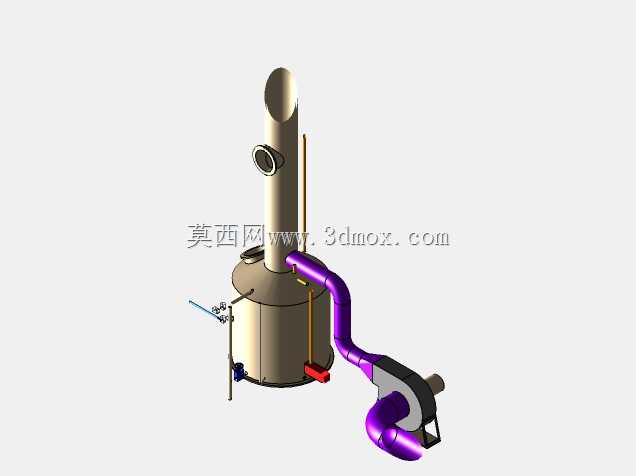

这款氨洗涤装置主要面向医药生产场景的尾气处理环节，在原料药合成、医药中间体生产过程中，含氨废气的达标排放是车间环保系统的核心管控节点，该装置可直接对接车间反应釜排气端、离心工序尾气收集管路，完成氨气的吸收净化处理，避免刺激性气体外溢影响车间作业环境，同时满足尾气排放的环保指标要求。从结构设计来看，装置采用立式塔体搭配侧置循环管路的布局，主体塔段采用聚乙烯材质加工，适配医药生产场景中弱酸性吸收液的腐蚀特性，相比不锈钢材质可降低设备整体自重，同时减少内壁结垢后的清理难度。塔体下部设置储液段，用于存储配置好的吸收液，侧置的管路搭配循环动力部件，可将储液段的吸收液输送至塔体中上部的喷淋区域，与上行的含氨废气逆流接触，完成氨气的传质吸收过程。塔身上设置的多组接口分别对应进气、检测、喷淋层安装、检修观察的功能需求，顶部的排气段可对接后续的除雾或者直排管路，侧部伸出的绿色管路为溢流或者补液接口，可根据运行液位自动调整储液段的溶液容积。在安装边界上，该装置属于立式落地安装设备，塔体主体为细长圆柱结构，安装时需预留侧面循环管路的检修空间，尤其是下部动力部件的拆装操作距离，塔体底部需做水平基础固定，避免运行过程中管路振动带来的设备偏移。设计过程中重点考虑了医药车间的安装空间限制，将循环管路沿塔体侧面贴合布置，减少设备整体的横向占用尺寸，同时管路的弯折角度经过流体阻力校核，保证吸收液循环过程中压损控制在合理区间，降低配套动力部件的功率损耗。塔体内部可根据处理风量需求加装填料层，提升气液接触面积，该三维模型完整还原了外部管路的连接走向、各接口的相对位置，可直接用于车间管路布局的碰撞校验，也可作为同类型洗涤设备改型设计的基础参考，在进行安装布局设计时，可直接提取模型的外轮廓尺寸，核对车间层高、管路对接高度、侧面操作通道的预留宽度，避免现场安装时出现尺寸干涉问题。
