村田455KHz CFWKA陶瓷滤波元件三维结构

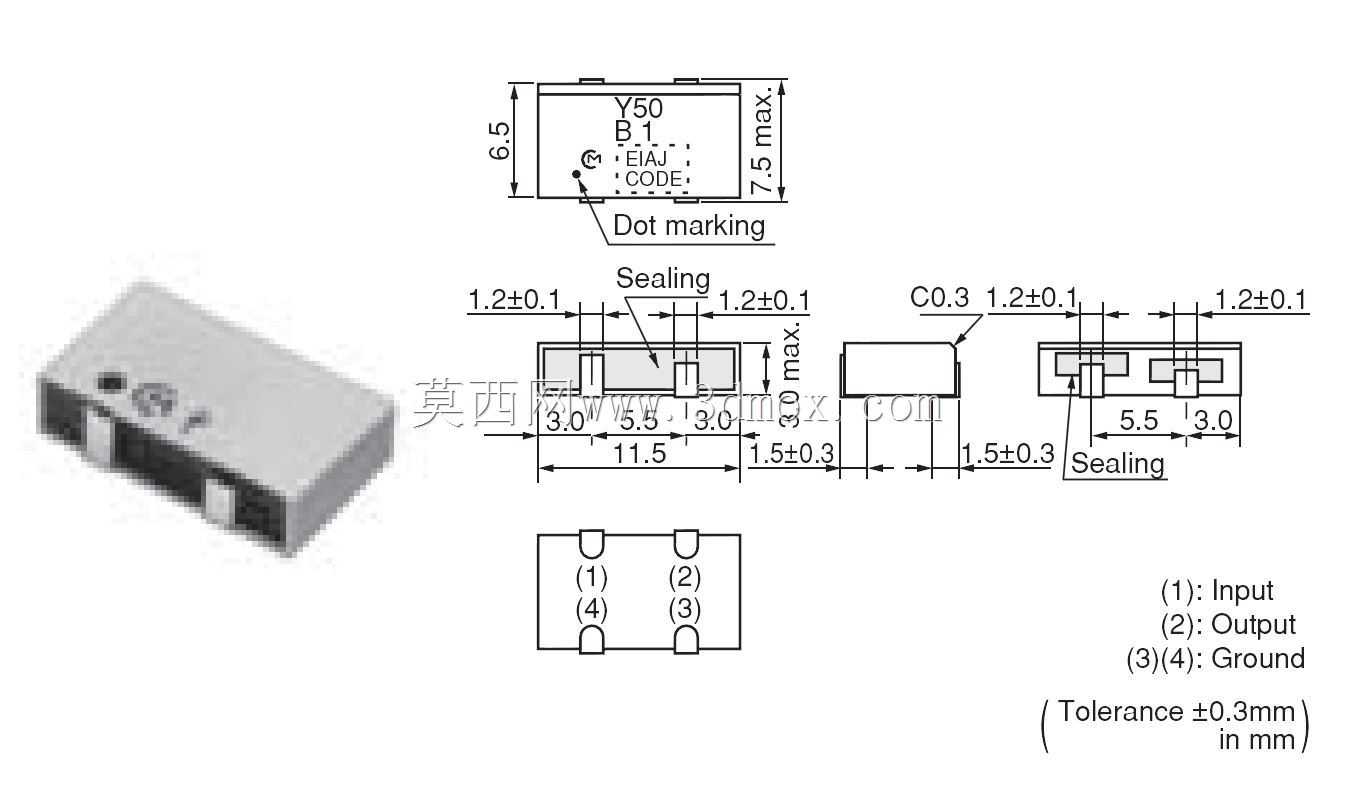

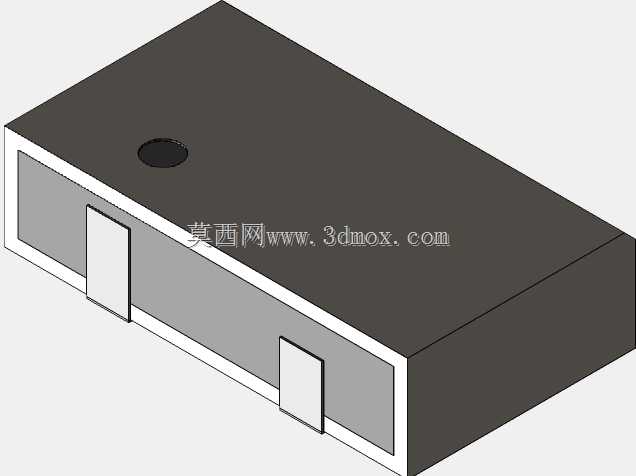

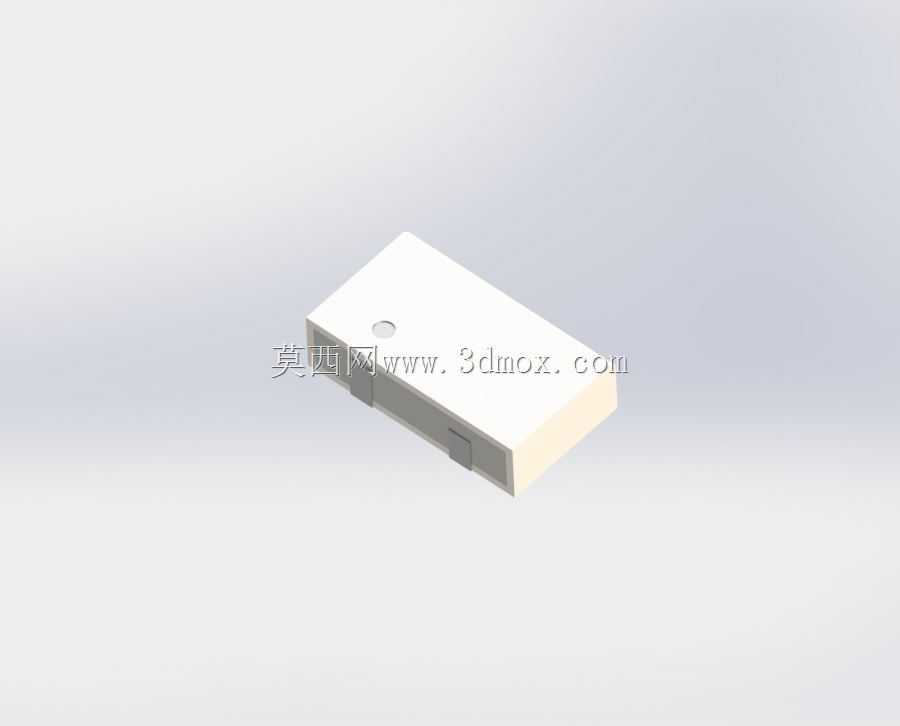

在消费类及工业级射频接收设备的中频链路设计中，这类陶瓷滤波元件的选型与结构适配，直接决定了整机接收链路的抗干扰能力与信号纯净度。本次建模还原的村田CFWKA系列455KHz陶瓷滤波器，核心应用场景集中在超外差式AM接收机的第一级中频处理环节，也可适配各类需要窄带选频的低成本射频转换电路，相比晶体滤波器，它的选频尖锐度与带外抑制能力稍弱，但胜在成本可控、批量一致性好，完全能覆盖民用消费电子、低端工业数传电台等场景的性能需求。从设计思路来看，建模过程严格遵循元件实际物理边界，外壳采用标准矩形贴片结构，整体外形尺寸控制在11.5mm×7.5mm，这个尺寸是经过多代产品迭代验证的通用规格，既可以兼容传统通孔焊接的PCB布局改造，也能适配全贴片自动化产线的贴装精度要求，外壳表面预留的圆形标识点是极性对位标记，建模时特意保留了这个细节，避免结构设计人员在做PCB封装匹配时出现极性反向的问题。元件的内部结构建模没有做过度简化，陶瓷谐振基片的安装位置、引脚的伸出长度与焊接面的共面度都按照实际元件的公差范围做了还原，做整机结构堆叠时，不需要额外预留避让空间，只要按照元件的最大外形轮廓做布局约束，就能满足SMT贴装时的吸嘴取件、回流焊温度形变的空间要求。在实际电路应用中，这类滤波器的可选停止带宽覆盖11KHz到30KHz范围，建模时没有把内部的陶瓷谐振腔体做透明化处理，而是保留了完整的塑封外壳结构，方便结构设计人员在做整机EMC屏蔽罩设计时，准确计算屏蔽腔的内部净空，避免屏蔽罩与元件表面出现干涉，同时也能为PCB布局时的走线间距提供准确的参考边界。不同于功率类滤波元件需要考虑散热空间，这类小信号射频滤波元件的安装边界只需要关注焊接引脚的焊盘尺寸与周边元件的安全间距，建模时把引脚的焊接面做了微凸处理，还原了实际元件引脚的共面度公差，在做PCB焊盘设计时，可以直接参考模型的引脚位置与尺寸，不需要额外查阅规格书做尺寸换算。对于射频设备的结构设计人员来说，这类元件的三维模型精度直接影响到整机内部堆叠的效率，尤其是在小型化手持接收设备的设计中，每一个元件的外形尺寸误差都可能导致整机装配时出现干涉，本次建模严格按照元件的实际物理尺寸做1:1还原，所有棱角的倒角、外壳表面的细微标识都做了对应处理，既可以用于结构设计阶段的堆叠校验，也可以用于产品展示阶段的装配爆炸图制作，覆盖从研发选型到生产装配全流程的结构参考需求。
