FSAE方程式赛车排气系统三维设计

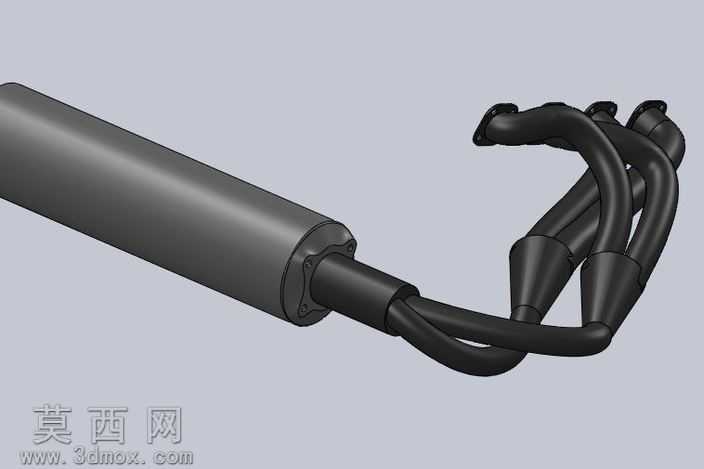

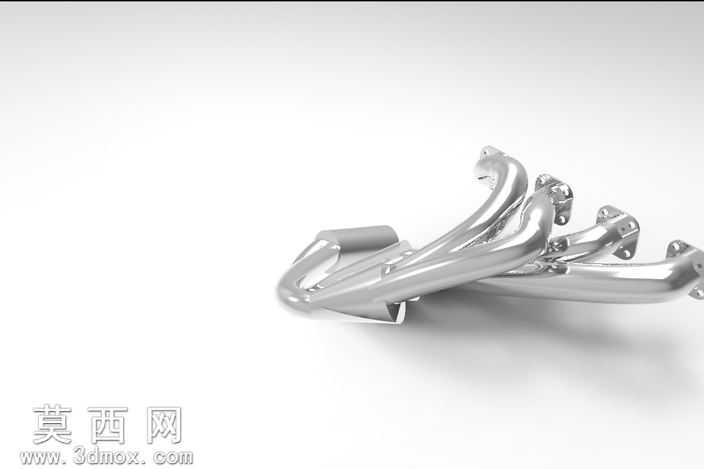

本作品为FSAE大学生方程式赛车专用排气系统三维建模成果，建模过程依托三维参数化设计软件完成，整体遵循赛车排气系统的性能需求与布局约束开展设计。建模初期先梳理四缸发动机的排气输出逻辑，确定等长排气歧管的布局走向，每一段歧管的弯曲弧度、管路长度都经过参数化校准，保证各缸排气脉冲互不干扰，兼顾排气顺畅度与回压控制需求。建模过程中采用扫掠、放样等特征命令构建弯曲管路，对管路衔接处做平滑过渡处理，避免出现直角转折造成的排气阻力激增问题。消音筒体部分采用回转特征构建主体结构，对筒体与歧管的连接法兰做了细节建模，法兰盘上的安装孔位、密封槽结构都按照实际装配尺寸还原，保证模型可直接对接后续的装配验证环节。材质渲染阶段，为金属管路赋予哑光耐高温金属材质，还原不锈钢排气部件的真实质感，对消音器筒体表面做细微的磨砂质感处理，区分不同部件的材质差异，渲染后整体视觉效果贴近真实赛车排气部件的实物状态。结构设计上充分考虑FSAE赛车的车架布局空间，排气尾段的走向避开了悬架、传动部件的安装区域，消音器的固定吊耳位置也做了对应预留，保证模型导入整车装配环境时不会出现空间干涉。设计过程中反复调整歧管的汇合角度，让四支歧管以最优角度汇入排气总管，既降低排气紊流产生的噪音，也能提升发动机高转速区间的排气效率，消音器内部的腔体分隔结构也做了简化示意，兼顾模型展示性与结构合理性。整个模型的尺寸参数严格参照FSAE赛事规则的限值要求，管路直径、消音器容积都符合赛事噪音控制与动力输出的平衡需求，所有部件的衔接处都做了装配间隙预留，可直接用于后续的工程出图、仿真分析以及3D打印样件验证，为赛车排气系统的实物制作提供精准的三维数据支撑。
