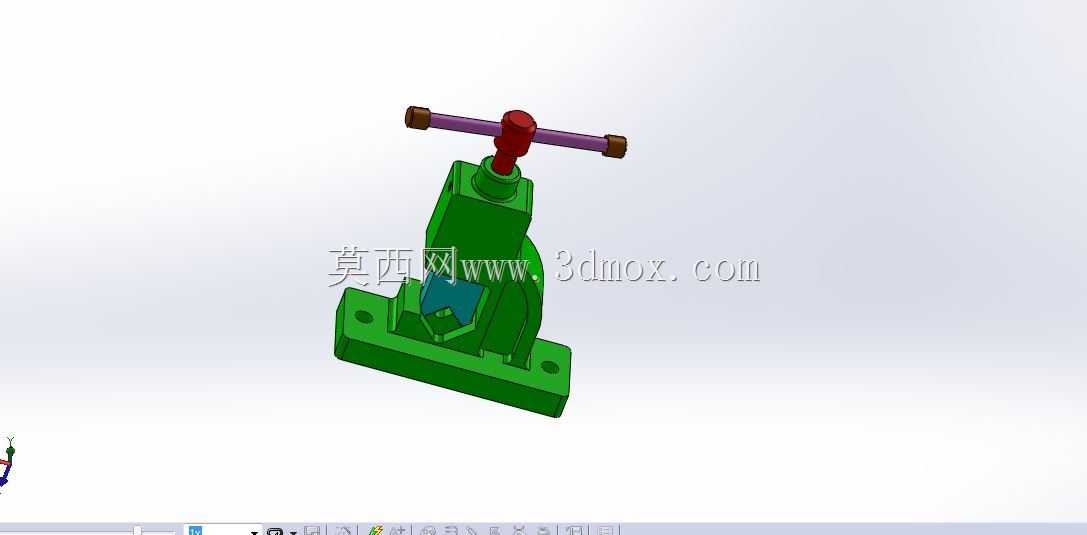

手动式台虎钳夹持工装三维结构设计

　　在钳工实训、机加工工位的工件装夹环节，手动台虎钳是普及率最高的基础工装之一，不管是小型零件的锉削、锯切、装配修整，还是小型焊接件的定位固定，都能看到这类工装的身影，它的核心作用是通过稳定的夹持力将工件牢牢固定在操作工位上，避免加工过程中工件出现位移、晃动，保障操作精度与作业安全。这款台虎钳的结构设计完全围绕手动操作的实用性展开，整体采用铸铁材质的主体框架作为承载基础，底座设置两个对称的安装通孔，可通过螺栓直接固定在钳工工作台的台面上，安装边界适配多数常规钳工台的预留安装位，安装后整体重心落在底座中心区域，即便承受较大的夹持反力也不会出现倾覆问题。从功能结构来看，钳身部分采用固定钳身与活动钳身配合的结构，

　　固定钳身与底座为一体化铸造结构，保证整体刚性，活动钳身通过内部的丝杠传动结构实现开合动作，顶部的T型操作手柄直接与丝杠端部连接，操作人员转动手柄即可带动活动钳身沿导轨方向平移，实现钳口的开合调节，丝杠采用梯形螺纹设计，具备良好的自锁性能，当夹持力达到作业需求后停止转动手柄，钳口不会因为工件的反作用力自行松脱，无需额外设置锁止结构就能维持稳定的夹持状态。钳口部位设计有可更换的齿形钳口板，通过沉头螺钉固定在钳身的夹持面上，齿形结构可以增大与工件表面的摩擦力，即便是表面带有一定油污的金属工件，也能实现可靠夹持，当钳口齿形出现磨损后，只需拆下沉头螺钉即可更换新的钳口板，无需更换整个钳身，大幅降低后期维护成本。

　　设计过程中充分考虑了手动操作的受力特性，操作手柄的长度经过力学核算，普通成年操作人员单手施加作用力即可产生足够的夹持力，不会因为手柄过短导致操作费力，也不会因为手柄过长造成夹持力过载损坏丝杠或钳身结构。活动钳身与固定钳身的配合导轨采用燕尾槽结构，配合间隙可通过侧边的调节螺钉进行调整，长期使用出现磨损后可以通过调节螺钉补偿间隙，避免活动钳身出现上下翘动、左右摆动的问题，始终保持钳口的平行度，保障装夹精度。钳身的整体高度适配操作人员站立作业的手臂高度，装夹工件后工件的操作高度刚好处于人手舒适作业区间，长时间进行锉削、修整作业也不容易产生肢体疲劳。在实际应用场景中，这款台虎钳不仅可以用于常规的金属零件装夹，更换不同材质的钳口护板后，

　　还可以夹持木质、塑料等易刮伤的工件，满足多品类小件加工、装配的装夹需求，比如小型零部件的钻孔定位、线束端子的压接装配、小型五金件的变形校正等作业，都可以通过这款台虎钳完成工件固定。结构设计上没有多余的冗余部件，所有传动部件都设置在钳身内部的空腔中，外部仅露出操作手柄与钳口部分，作业过程中产生的切屑、杂物不会轻易进入传动区域，日常维护只需定期在丝杠部位涂抹润滑脂即可，无需复杂的保养流程。底座的安装孔距适配多数标准钳工工作台的T型槽间距，既可以通过螺栓永久固定在固定工位，也可以配合快速压紧夹具实现临时工位的快速安装，适配流动维修、临时实训等多种使用场景。钳身的转角部位都做了圆角过渡处理，没有尖锐的凸起棱角，避免作业过程中磕碰划伤操作人员，符合手动操作工装的安全设计要求。从建模细节来看，所有配合面都预留了合理的装配间隙，丝杠与螺母的配合、活动钳身与导轨的配合都符合机械加工的公差要求，按照三维模型导出的工程图进行加工生产，不需要额外进行大量的适配修整即可完成装配，整体结构的工艺性良好，适合小批量铸造生产，零部件的加工难度低，多数结构通过普通铣削、钻削、车削工艺即可完成加工，不需要特殊的专用加工设备，生产成本可控。
