四缸发动机塑料进气歧管结构设计

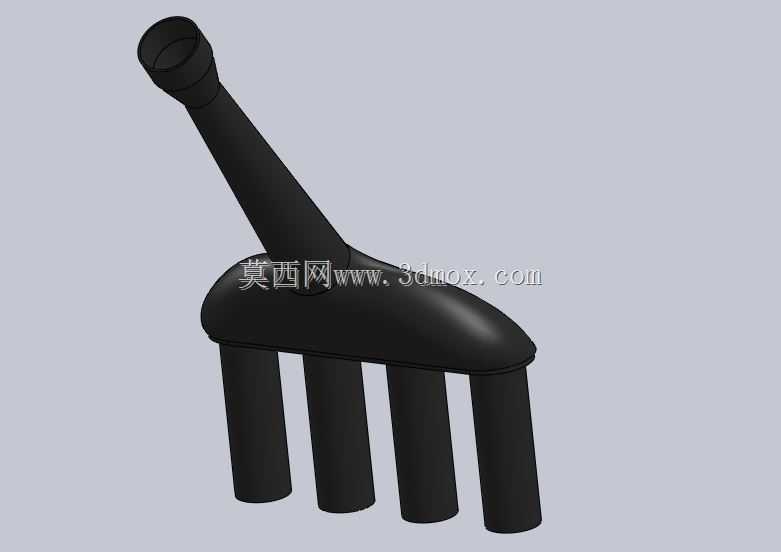

　　做动力总成结构匹配的时候，进气歧管的设计从来不是照着缸盖接口画个通气管那么简单，尤其是四缸自然吸气机型的进气部件，要兼顾的边界条件从机舱布置到充气效率，每一处曲面走向都直接影响整机的动力输出表现。这个进气部件的主体采用上置单进气口、下接四个等长气道分支的布局，主进气口的倾斜角度是匹配机舱内空滤总成安装位置做的设定，管口做了加厚的翻边结构，用来卡接进气软管的卡箍，避免装配后出现漏气、脱管的问题，翻边处的圆角做了R3的过渡，不会割伤橡胶软管的内壁，长期受发动机舱振动影响也不会出现胶管开裂的故障。主腔体的过渡段采用了平滑的弧形扩容结构，没有做突兀的截面突变，就是为了减少进气气流在腔体内的紊流损失，

　　让从节气门过来的空气能在稳压腔内形成稳定的气压，再均匀分配到四个气缸的进气道里。四个下伸的气道分支采用等长设计，每一段气道的内壁都做了顺滑的曲面过渡，没有直角转折或者凸起的结构，目的是让每个气缸的进气阻力保持一致，避免出现各缸充气效率差异过大，导致怠速抖动、动力输出不平顺的问题。气道分支的下端接口是直接匹配缸盖进气侧的安装法兰面，接口的中心距完全对应四缸机的缸孔间距，安装端面做了平整的贴合面设计，后续装配的时候只需要加装对应的密封胶圈，就能保证气道和缸盖接口之间的密封性，不会出现漏气导致的空燃比异常。从安装边界来看，这个进气部件的整体外轮廓没有突出的尖锐结构，主腔体的侧面预留了固定安装点的凸台位置，

　　可以通过螺栓把整个歧管固定在缸盖或者机舱的附属支架上，避免发动机运行过程中出现共振异响。主进气口的朝向是斜向上方的，刚好能避开缸盖上方的气门室盖、点火线圈等部件，装配的时候不会和周边的线束、油管产生干涉，后期维护的时候也不用拆卸周边过多的附属零件就能完成进气歧管的拆装。在气道的曲面设计过程中，特意控制了每个分支气道的弯曲半径，没有做过小半径的弯折，防止气流在弯道处形成流动死区，降低进气充量，同时内壁的曲面曲率连续过渡，能减少气流沿程阻力，在发动机高转速工况下也能保证足够的进气量，提升动力响应速度。整个部件的壁厚设计保持均匀，主腔体和气道分支的壁厚差控制在1mm以内，避免注塑成型的时候出现缩痕、翘曲的问题，同时也能保证整体的结构强度，

　　在承受进气负压、发动机舱温度交变的工况下，不会出现壳体变形导致的密封失效问题。另外在主腔体的侧面预留了传感器安装的凸台位置，可以后续加装进气温度压力传感器，不用额外在壳体上打孔改装，减少了后期改装的漏气风险。四个气道分支的长度是经过进气谐振效应匹配的，能在发动机常用的转速区间形成一定的进气谐振增压效果，提升中低转速下的扭矩输出，更适配民用车辆的日常行驶工况，不用刻意拉高转速就能获得足够的动力响应。在实际装车匹配的时候，这个进气结构的整体高度控制在合理范围内，不会顶到机舱盖的内衬，横向宽度也刚好在两个纵梁之间的机舱空间内，不需要对机舱结构做额外的修改就能直接适配，对于同系列的四缸机型来说，只需要调整少量安装点的位置就能完成平台化适配，能减少后续的开发成本。
