便携式手持抽风设备结构设计方案

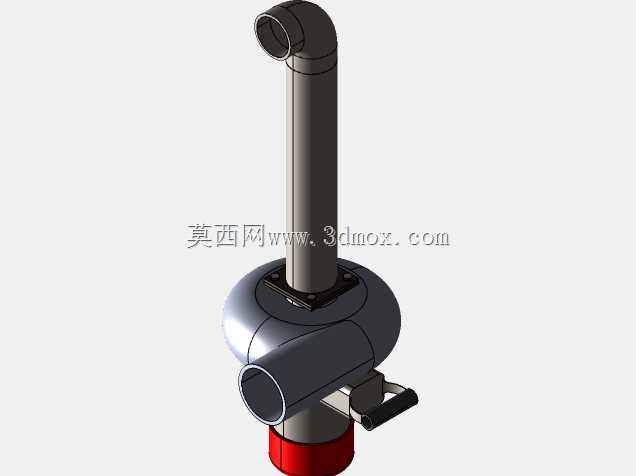

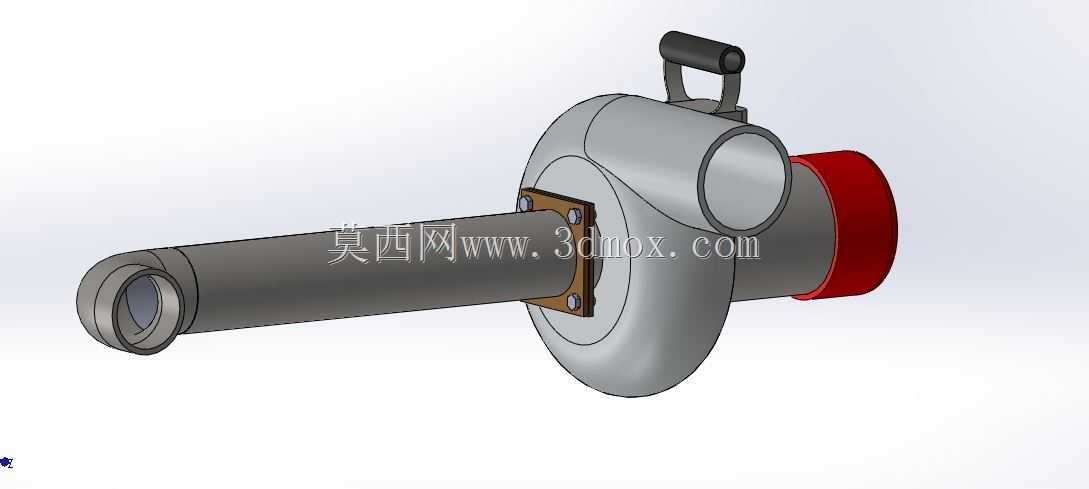

　　这款手持抽风设备的结构设计，核心围绕狭小作业空间的局部排风需求展开，区别于固定式除尘系统的大覆盖范围设计，其整体构型偏向单人手持操作的轻量化适配，在五金打磨、工件焊接、胶接作业、小型零件切削等会产生局部浮尘、焊烟、挥发性气雾的工位场景中，能够直接将吸风口对准产尘点，在污染物扩散前完成定向抽吸，避免有害物被作业人员吸入，同时减少车间整体通风系统的负荷。从结构布局来看，设备采用离心式风轮内置在蜗壳流道内的设计，进风段为长直圆管结构，管端做了圆弧过渡的扩口处理，能够降低进风端的局部阻力损失，长管的设计长度刚好适配人手握持操作时，吸风口与作业面保持10-15cm距离的操作习惯，避免作业时吸风口过于贴近工件表面造成堵塞，

　　或是距离过远导致抽吸效率下降。蜗壳部分采用对数螺旋线的流道型线设计，能够将风轮甩出的气流平顺导向侧方的排风口，排风口采用标准圆管接口，可根据现场需求对接柔性排风软管，将抽吸的含尘气体直接导入集中除尘系统或是过滤单元，避免二次污染。驱动端与蜗壳之间采用法兰盘加密封垫的连接结构，法兰上的四个固定螺栓做了沉头处理，避免突出结构剐蹭作业人员衣物或是工件表面，驱动单元的外壳做了红色的绝缘包覆处理，适配车间作业场景下的防磕碰、绝缘防护需求。设备顶部设置的一体化提手结构，采用符合人手抓握弧度的曲面设计，提手与蜗壳外壳做了一体化的加强筋连接，能够承受设备整体重量的长期吊挂或是手持受力，不会出现连接处断裂的问题。从安装边界与尺寸适配来看，

　　设备的整体径向最大尺寸为蜗壳的外圆直径，轴向尺寸从进风管端到驱动单元尾端的总长度，控制在单人单手握持操作的合理范围内，重量分布做了重心优化，重心位置刚好落在提手的正下方区域，手持操作时不会出现前端或是后端偏重的问题，降低长时间握持的操作疲劳。在结构细节设计上，进风管与蜗壳的连接位置做了圆弧过渡处理，避免直角结构造成的流道涡流，减少风阻同时降低设备运行时的气流噪音；蜗壳的壁厚采用均匀等厚设计，既满足结构强度要求，避免运行时的壳体振动产生噪音，也不会因为壁厚过大造成整体重量超标。驱动单元与蜗壳的连接法兰处，设置了密封胶圈的安装槽位，能够避免流道内的风压泄漏，保证抽吸端的负压值达到设计要求，实际作业时在吸风口处能够形成足够的抽吸风速，

　　对于比重较轻的焊接烟尘、打磨浮尘、挥发性胶雾都有不错的收集效果。不同于大型固定式除尘设备需要铺设管道、固定安装的使用限制，这款设备可以灵活移动到不同的作业工位，对于零散的维修作业、小批量工件加工场景的适配性更强，不需要提前布设复杂的通风管路，接上排风软管即可投入使用，在设备维修、现场安装作业等非固定工位的场景下，能够快速搭建局部排风环境，保障作业人员的职业健康安全。流道设计过程中，针对不同粒径的粉尘通过特性做了优化，进风管的内径尺寸能够避免常见的打磨碎屑、焊渣颗粒卡在管内，蜗壳流道的截面变化率控制在合理区间，不会出现颗粒沉积在流道底部的问题，长期使用不需要频繁拆解清理流道内部。设备的外表面没有多余的突出结构，所有连接位置都做了圆角过渡处理，在狭小的设备内部作业、机柜内部走线焊接等空间受限的场景下，不会因为突出结构勾挂线缆或是工件边角，操作灵活性更强。
