牛顿摇篮碰撞演示装置结构设计

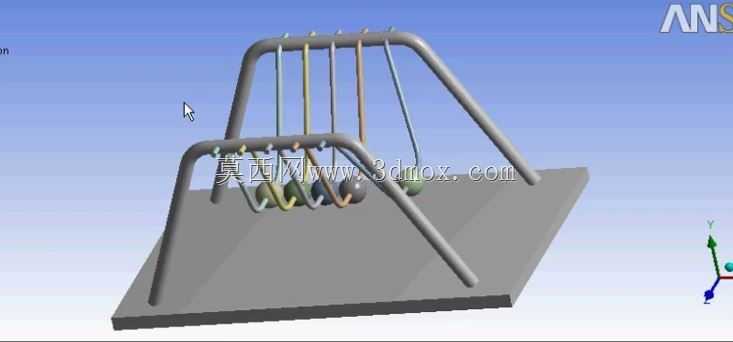

　　这套牛顿摇篮碰撞演示装置，核心应用场景覆盖中学物理力学实验教学、高校力学实验室动量守恒定律演示、科普场馆互动展项以及工业展会力学原理展示区域，能够直观呈现弹性碰撞过程中的动量传递与能量守恒规律，帮助观察者快速理解刚体碰撞、动量守恒、能量损耗等抽象力学概念。装置整体采用双组摆架分层布局，下层为五球标准碰撞演示组，上层为六球拓展演示组，摆架采用圆管弯折成型的门式支撑结构，底部通过整块矩形安装底板实现整体固定，避免摆球碰撞过程中架体出现晃动偏移，保障碰撞过程的稳定性与演示效果。设计过程中首先确定摆球的悬挂基准，所有摆球的悬挂点均处于同一水平高度，摆线长度经过精确计算，确保静止状态下所有摆球的球心处于同一条水平直线上，

　　相邻摆球球面刚好贴合无间隙，从结构根源上消除碰撞错位、能量异常损耗的问题。摆架的支撑腿采用向外倾斜的布置方式，支撑腿与底板的连接点分布在底板四角区域，形成稳定的三角形支撑结构，经受力核算，当摆球以最大摆角释放碰撞时，支撑腿传递到底板的倾覆力矩远小于底板自重产生的抗倾覆力矩，无需额外打膨胀螺栓固定即可在平整台面上稳定放置。摆线采用低延展性的高强度柔性线材，悬挂点处设置可微调的锁紧结构，能够对单根摆线的长度进行毫米级调整，方便后期校准摆球高度与对中精度，避免长期使用后摆线形变导致摆球错位。摆球采用等直径等质量的均质金属球体，球体表面做抛光处理降低空气阻力影响，相邻球体碰撞接触面为球面点接触，碰撞过程中接触应力分布均匀，

　　长期碰撞使用也不会出现接触面凹陷变形的问题。上层拓展摆组的摆架与下层主摆架采用同轴固定方式，两组摆架的摆动平面完全重合，可通过调整上层摆球的释放数量与摆角，演示多球串联碰撞、不等质量碰撞等拓展实验内容，拓展装置的演示覆盖范围。安装边界方面，整套装置的底板长度控制在常规实验台台面的容纳范围内，宽度不超过台面深度的三分之二，放置后不会占用过多实验操作空间，摆球最大摆动幅度下的外轮廓距离架体边缘留有足够安全距离，避免摆球摆动过程中触碰周边实验器材。结构设计时充分考虑了日常维护的便捷性，摆线与摆球、摆架的连接均采用快拆结构，当摆线出现磨损或摆球需要更换时，无需拆解整体架体即可单独更换对应部件，降低后期维护成本。

　　整套装置的结构没有冗余的装饰部件，所有结构件均服务于碰撞演示的核心功能，架体的圆管弯折处做圆弧过渡处理，避免尖锐棱角造成使用过程中的磕碰损伤，底板底部可粘贴防滑橡胶垫，进一步提升放置在光滑台面上的稳定性，防止演示过程中装置出现滑移。从力学建模角度看，设计阶段对摆球碰撞过程做了多体动力学仿真验证，确认摆架的固有频率避开摆球碰撞的激励频率，避免碰撞过程中架体产生共振，影响演示效果的同时产生不必要的结构疲劳。摆球的悬挂点采用线接触固定方式，确保摆球摆动过程中始终在同一竖直平面内运动，不会出现侧向摆动导致的斜向碰撞，保障动量传递的直线性，让碰撞现象完全符合理想弹性碰撞的演示预期。
