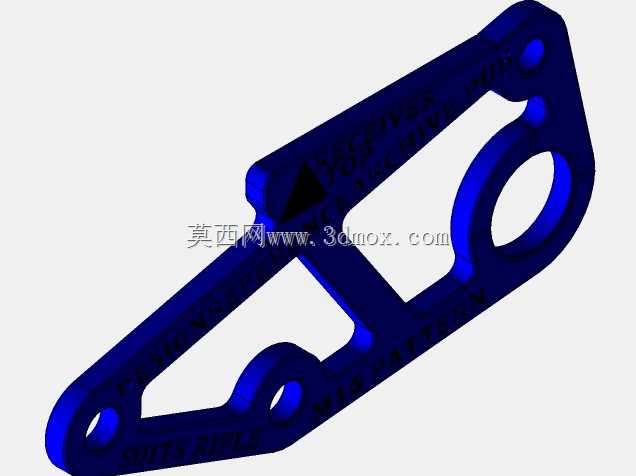

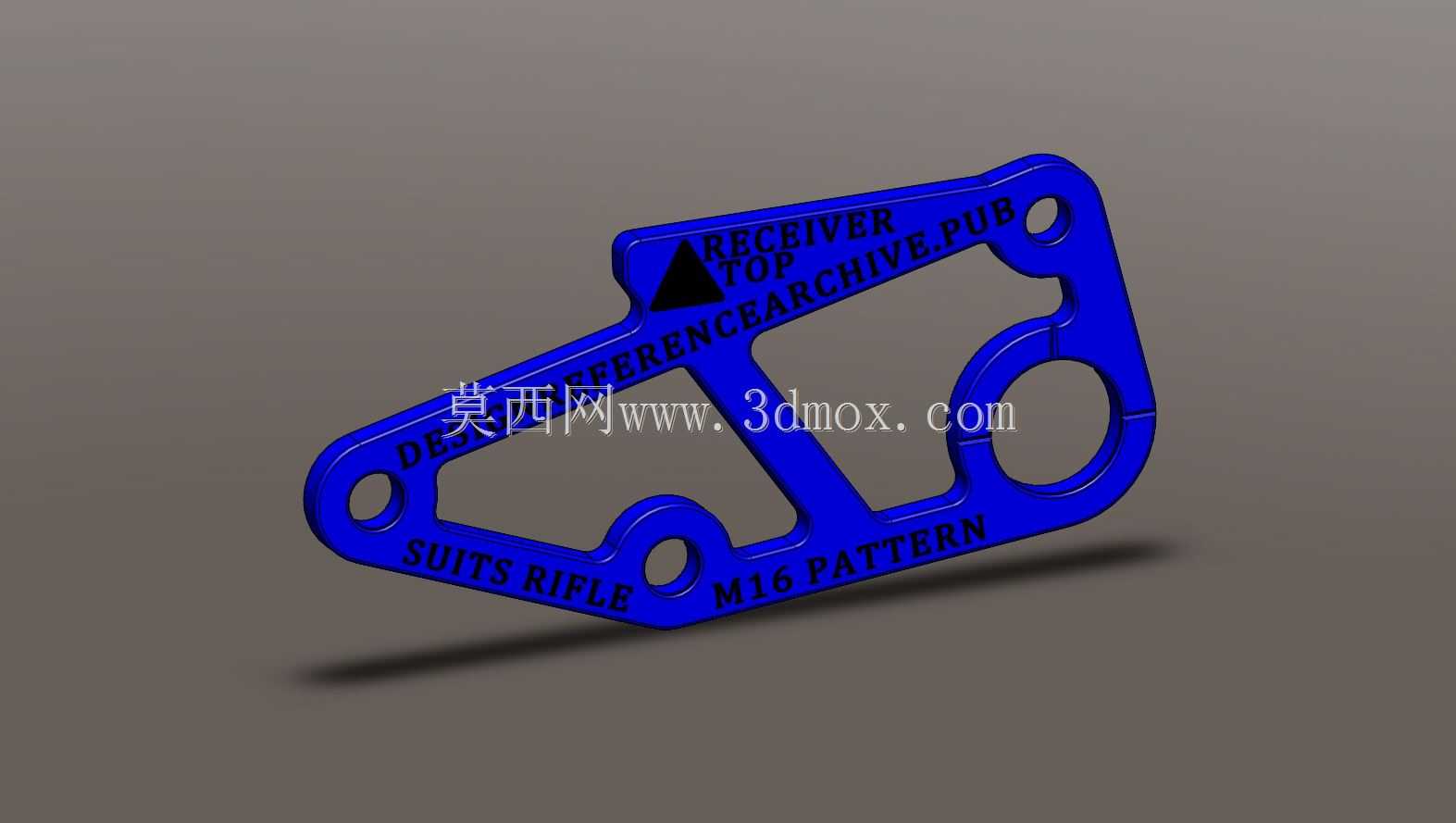

M16与M4步枪火控组组装测试专用夹具

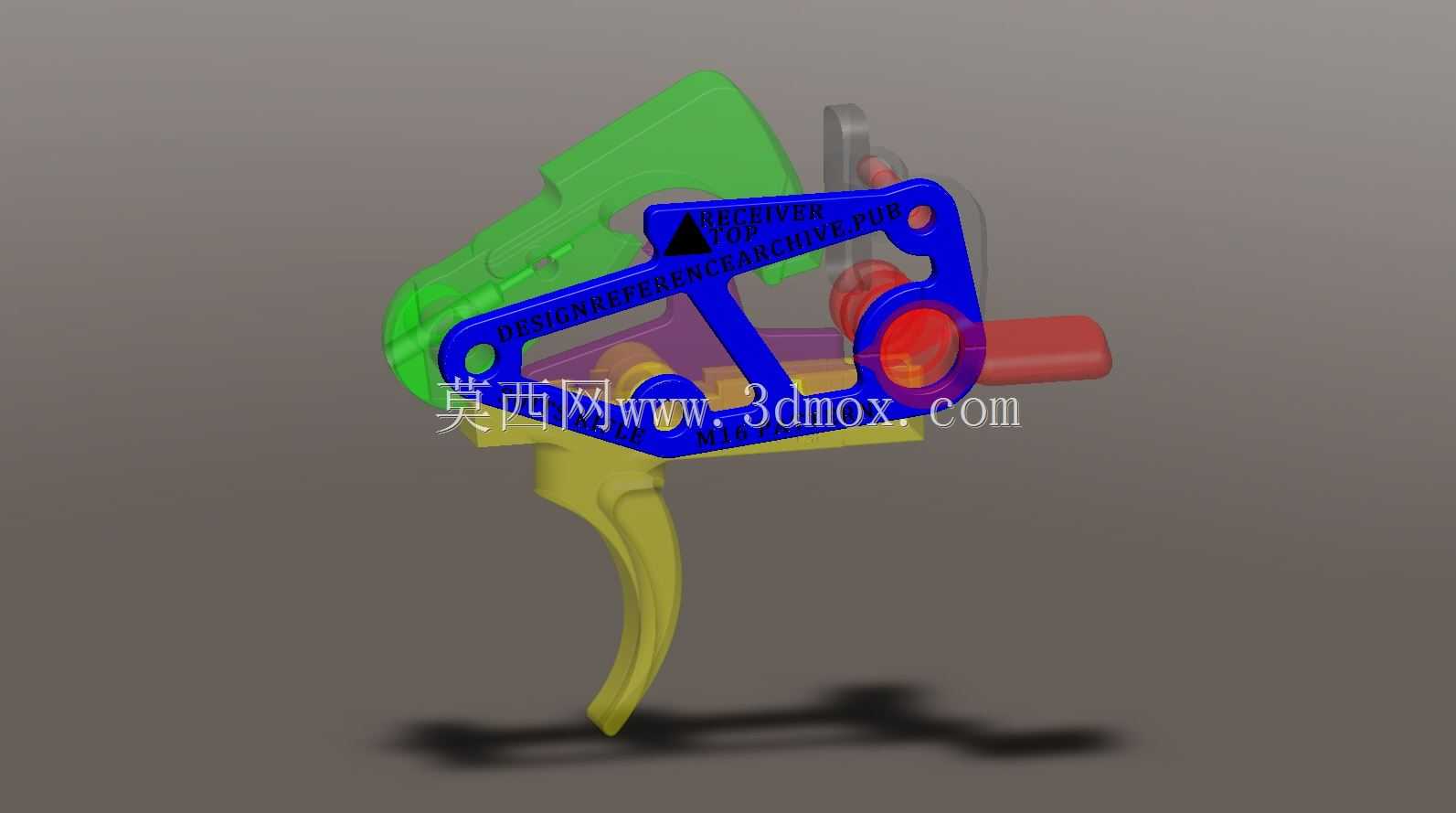

在轻武器零部件装配与性能校验环节，火控组作为枪械击发、保险功能实现的核心组件，其装配精度直接决定枪械的操作可靠性与使用安全性，这类小型专用夹具正是为适配英制M16、M4系列步枪火控组的组装、评估工序开发的定位工装，可同时适配3D打印试制与传统机加工两种制造路径，满足小批量试制、维修校验、零部件精度筛查等多场景的使用需求。从设计逻辑来看，这款夹具完全围绕对应型号火控组的装配基准做定位约束，所有销孔的位置度、几何公差均严格匹配美军标枪械零部件的尺寸规范，不存在冗余的定位结构，操作人员将待组装的火控组散件依次放入夹具对应型槽后，可直接完成保险部件、消防选档杆、击锤、Dis接头、自动扳机等组件的对位装配，无需额外手持找正，能有效避免人工手持装配时的销孔错位、零件偏斜问题，大幅降低装配过程中薄壁零件的受力变形风险。夹具的安装边界完全贴合对应火控组的外轮廓尺寸，整体结构紧凑小巧，可直接固定在常规台虎钳或工作台面上使用，不需要额外定制专用安装基座，适配车间常规工位的使用条件。不同颜色的型面分区对应不同零部件的放置区域，绿色区域对应火控组基座承托位，蓝色区域为销孔定位与压装导向区，黄色区域对应扳机部件的让位与活动间隙校验位，红色区域为击锤等回转部件的行程校验位，操作人员可通过分区快速识别零件放置位置，减少装配过程中的错装概率。在功能实现上，夹具除了承担组装过程的定位作用外，还可直接用于装配完成后的火控组功能初检：装配完成后无需将组件从夹具上拆下，即可直接扳动扳机、切换保险档位，检查各部件的活动行程是否顺畅、卡滞，销钉安装是否到位，自动扳机的复位行程是否符合设计要求，省去了装配后反复转移到检测工位的步骤，能有效缩短单组火控组的装配校验周期。针对枪械零部件装配时对销孔同轴度的高要求，夹具上的所有导向孔均做了同轴度校验设计，压装销钉时可直接通过夹具的导向孔完成压装，避免销钉压偏导致的零件孔壁损伤，同时夹具上预留了足够的操作空间，方便操作人员使用镊子、小锤等小型工具完成零件微调与销钉压装作业，不会出现工具与夹具结构干涉的问题。
