重型卡车底盘悬架转向系统三维结构

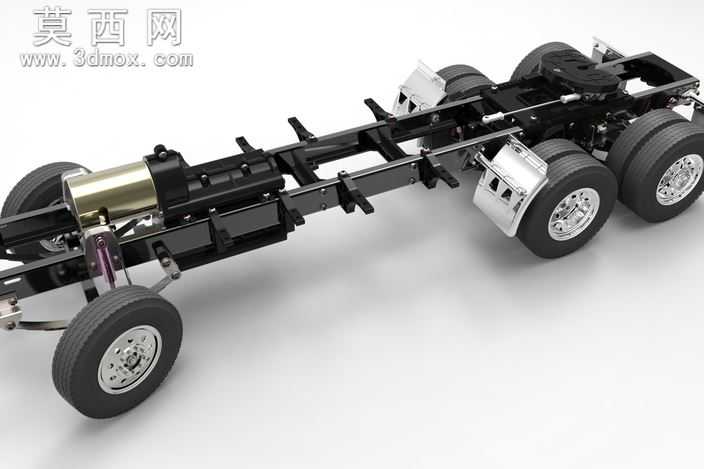

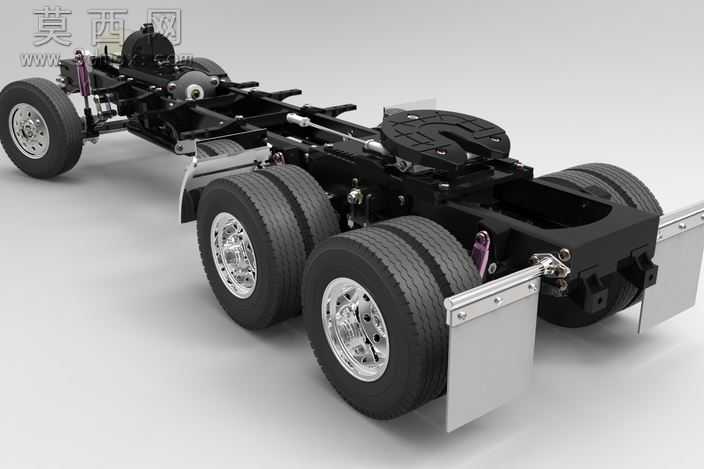

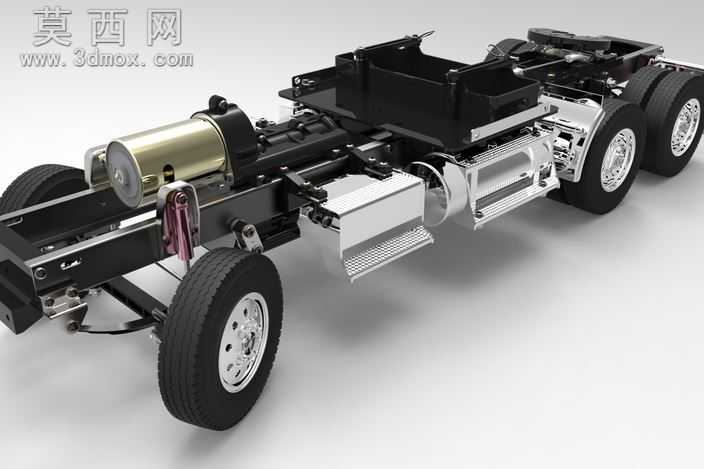

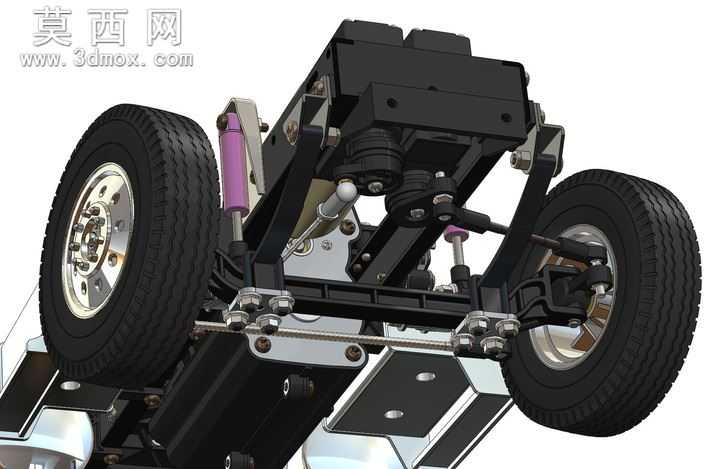

本模型为重型卡车底盘核心行走与转向系统的高精度三维建模成果，整体建模过程严格遵循重型商用车底盘的真实工程结构逻辑，完整还原了重载底盘的机械连接关系与部件排布。建模阶段从底盘的核心承载构件开始搭建，先完成前后车桥的主体结构建模，精准还原桥壳的厚重承载结构、轮毂的安装定位特征，再逐一搭建转向拉杆、转向节臂等转向传动部件，所有铰接点的位置、连接轴的配合尺寸都经过反复校准，保证转向动作的运动逻辑符合真实车辆的阿克曼转向几何要求，不会出现运动干涉的问题。悬架系统部分完整复刻了钢板弹簧承载结构与液压减震器的组合配置，减震器的筒身、活塞杆、上下安装吊耳都做了精细化建模，钢板弹簧的叠片结构、U型固定螺栓的排布都完全参照实车设计，还原出重载底盘兼顾承载能力与行驶缓冲性能的结构特点。轮胎部分还原了重载卡车专用的深花纹越野轮胎结构，胎面的块状防滑花纹、胎侧的厚度特征、轮毂的螺栓孔位与轮辋结构都做了细节刻画，轮毂的金属质感、轮胎的橡胶材质区分清晰。渲染阶段采用KeyShot完成材质与光影调试，金属构件根据不同部件的功能区分材质：车桥、车架等承载结构采用哑光黑的高强度钢材材质，转向拉杆、螺栓等精加工部件做了金属镀铬与镀锌的质感区分，减震器的紫色防尘套做了橡胶哑光质感，轮胎采用深黑色带细微颗粒感的橡胶材质，不同材质的粗糙度、反光度参数都经过反复调整，让整体渲染效果兼具工程真实感与视觉表现力。整个模型包含超过五百个独立零部件，所有部件都保留了完整的建模参数与装配约束关系，既可以用于重型卡车底盘结构的教学演示，也能为商用车底盘的改装设计、结构优化提供直观的三维参考，清晰展现了重载车辆底盘在承载、转向、减震三个核心功能上的结构设计思路，完整呈现了机械结构设计中功能优先、兼顾可靠性的设计原则。
