120毫米MAPAM迫击炮弹结构三维建模

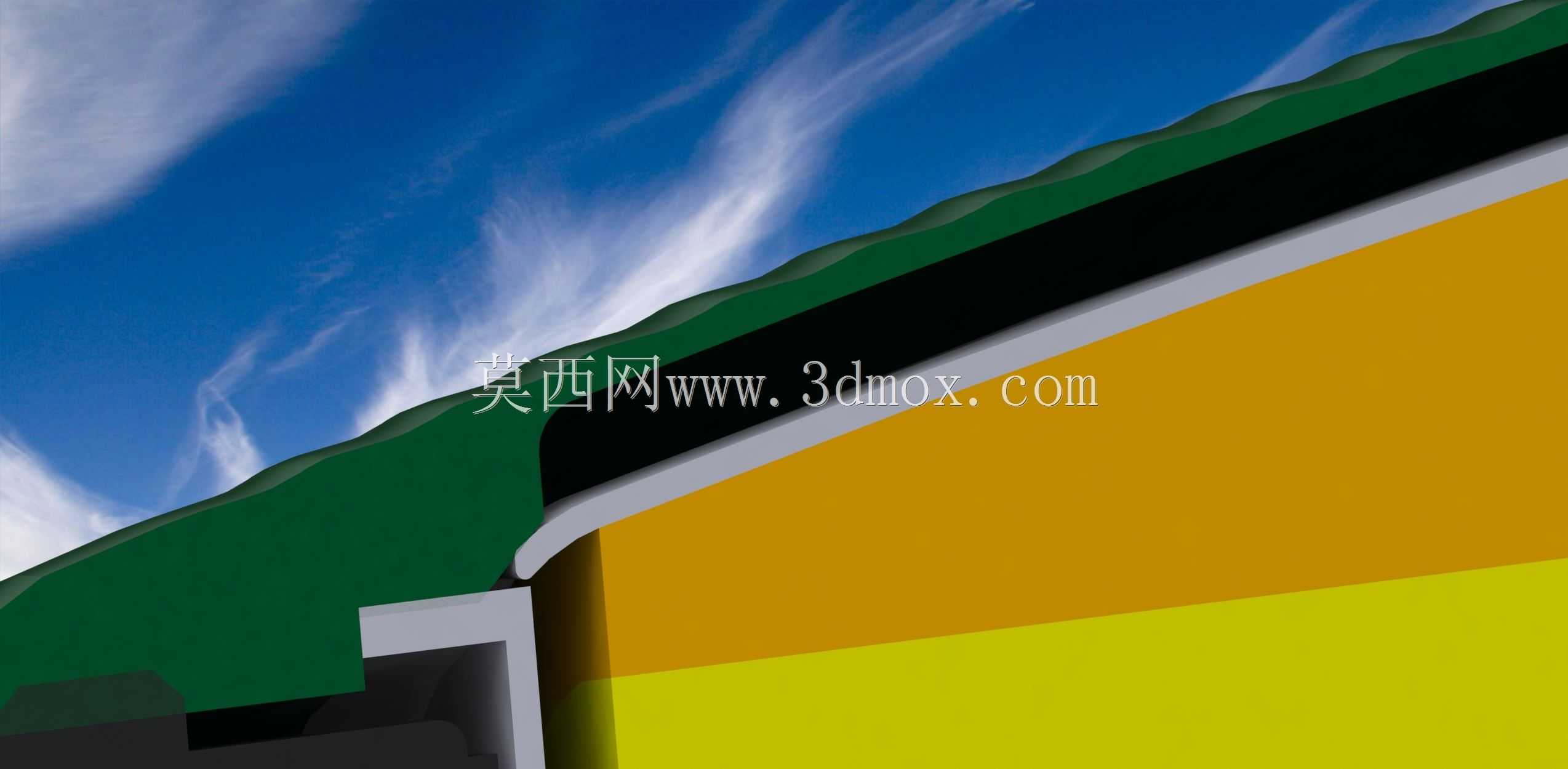

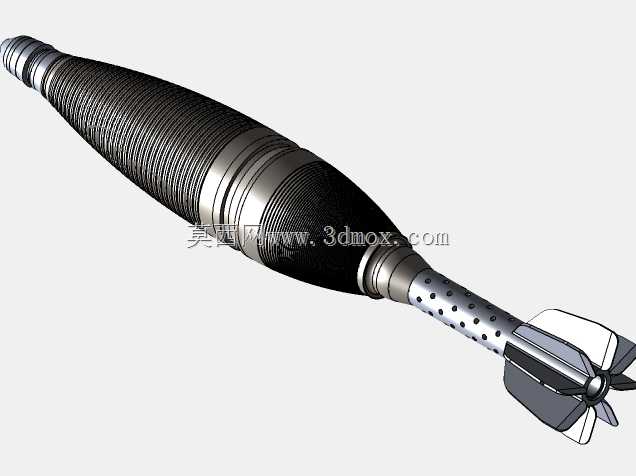

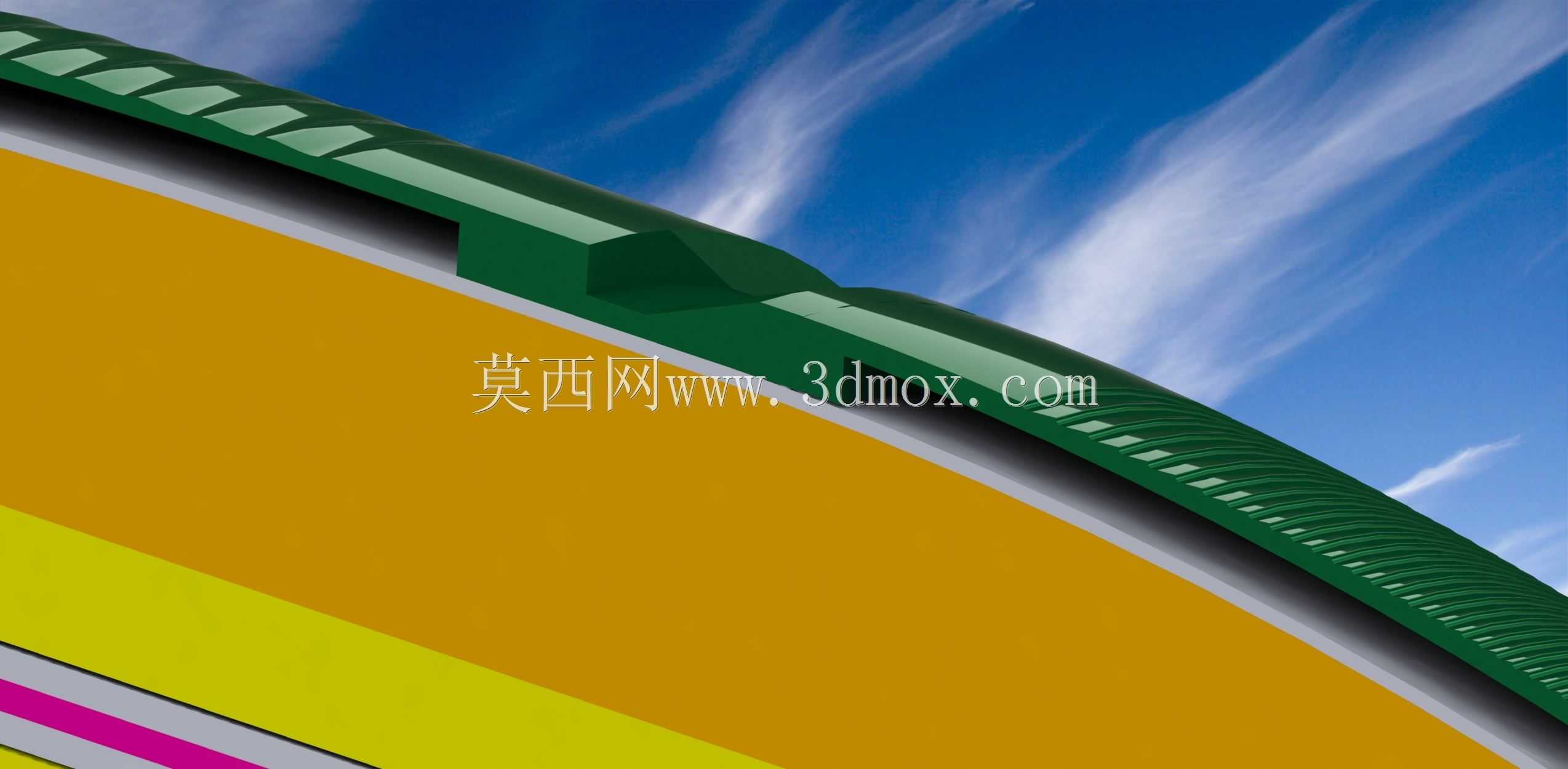

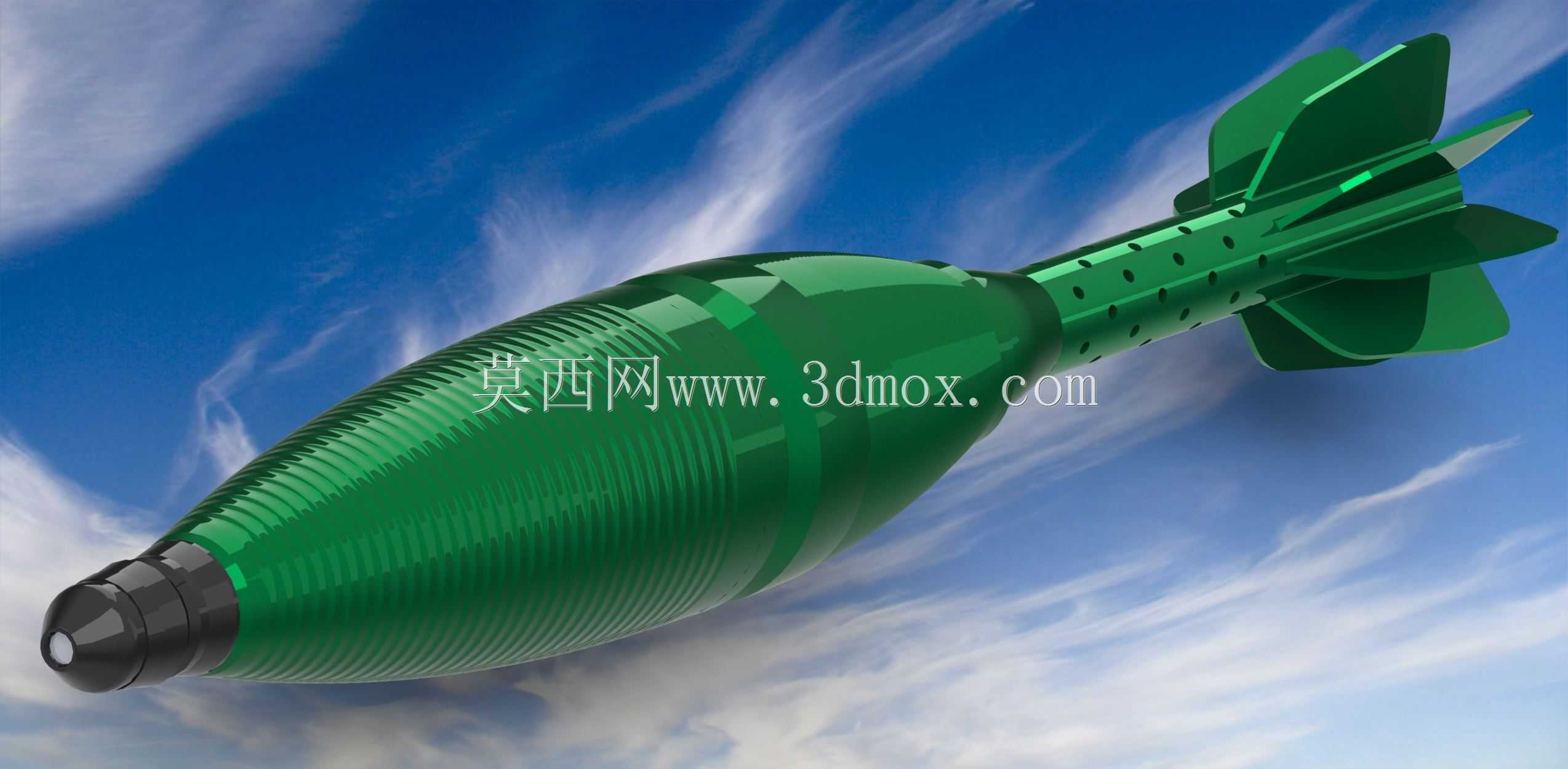

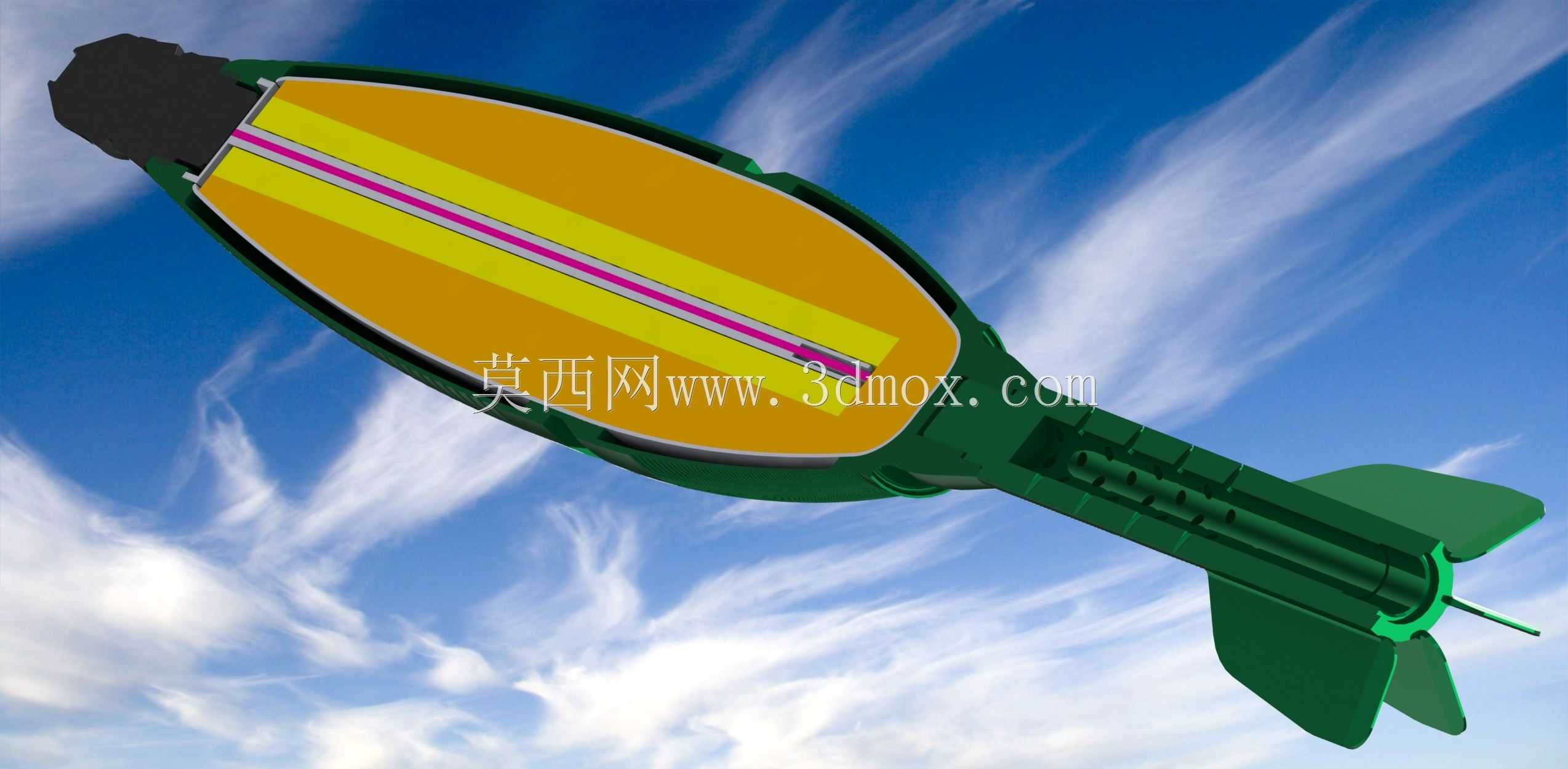

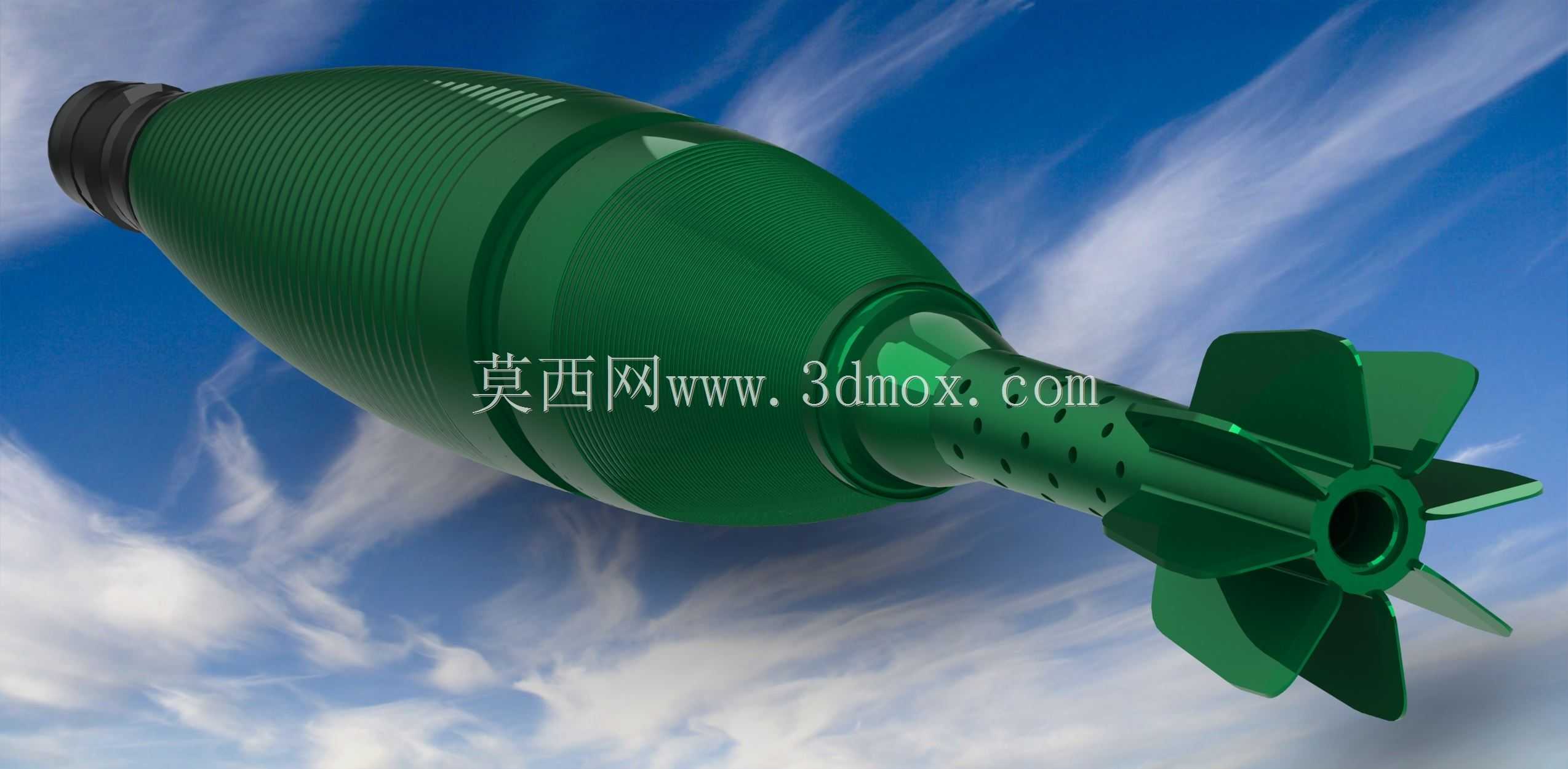

在陆军步兵分队伴随支援火力体系中，120毫米口径迫击炮承担着曲射打击遮蔽物后目标、摧毁野战工事、杀伤集群有生力量的核心任务，其配用的迫击炮弹设计直接决定火力打击效能。这款120毫米迫击炮弹的三维建模完全围绕实际作战使用需求展开，弹体头部为流线型钝头设计，搭配黑色硬质引信安装段，可适配触发、近炸等不同类型引信，钝头外形既能够降低飞行过程中的空气阻力，又可避免弹体着地时发生跳弹，保证触发引信可靠作用。弹体中段为卵形主战斗部舱段，外表面加工有细密的环向凹槽，这些凹槽在弹体爆炸时会形成规则的预制破片，大幅提升对人员与轻装甲目标的杀伤半径，弹体内部预留的装药腔可根据任务需求装填不同配比的高能炸药，兼顾爆破与杀伤双重作用。弹体尾部延伸段为发射药管安装位，表面均匀分布多排泄压孔，发射时附加药包燃烧产生的高压燃气可通过这些孔均匀作用于炮膛内壁，保证弹体出膛时的初速稳定性，进而提升射击精度。尾部的六片尾翼呈对称放射状布置，翼片带有后掠角度，弹体在炮膛内运动时尾翼可起到定位导向作用，出膛后高速旋转的尾翼能够为弹体提供足够的飞行稳定性，避免弹道发生偏移，保证弹丸按预定弹道飞行至目标区域。建模过程中严格遵循120毫米迫击炮弹的实际尺寸边界，弹体最大直径严格匹配迫击炮膛内尺寸，保证装填时的间隙符合设计要求，尾翼最大外径小于炮管内径，避免装填时发生卡滞，全弹长度控制在迫击炮装填行程允许范围内，满足从炮口装填的使用要求。弹体各段的连接位置均做了过渡圆角处理，既可以降低飞行阻力，又能够减少应力集中，避免发射时高过载条件下弹体结构发生损坏。从结构设计角度看，这款弹体的建模还原了实际产品的工艺细节，弹体表面的环槽深度、尾翼的安装角度、泄压孔的分布密度均参考实弹参数设置，可用于弹药结构教学、弹道仿真分析、虚拟战场场景搭建等场景，也可为相关弹药的结构优化设计提供三维参考依据，帮助设计人员快速验证弹体气动外形、结构强度等核心参数，缩短研发迭代周期。
