户外步枪靶场旋转式射击靶结构设计

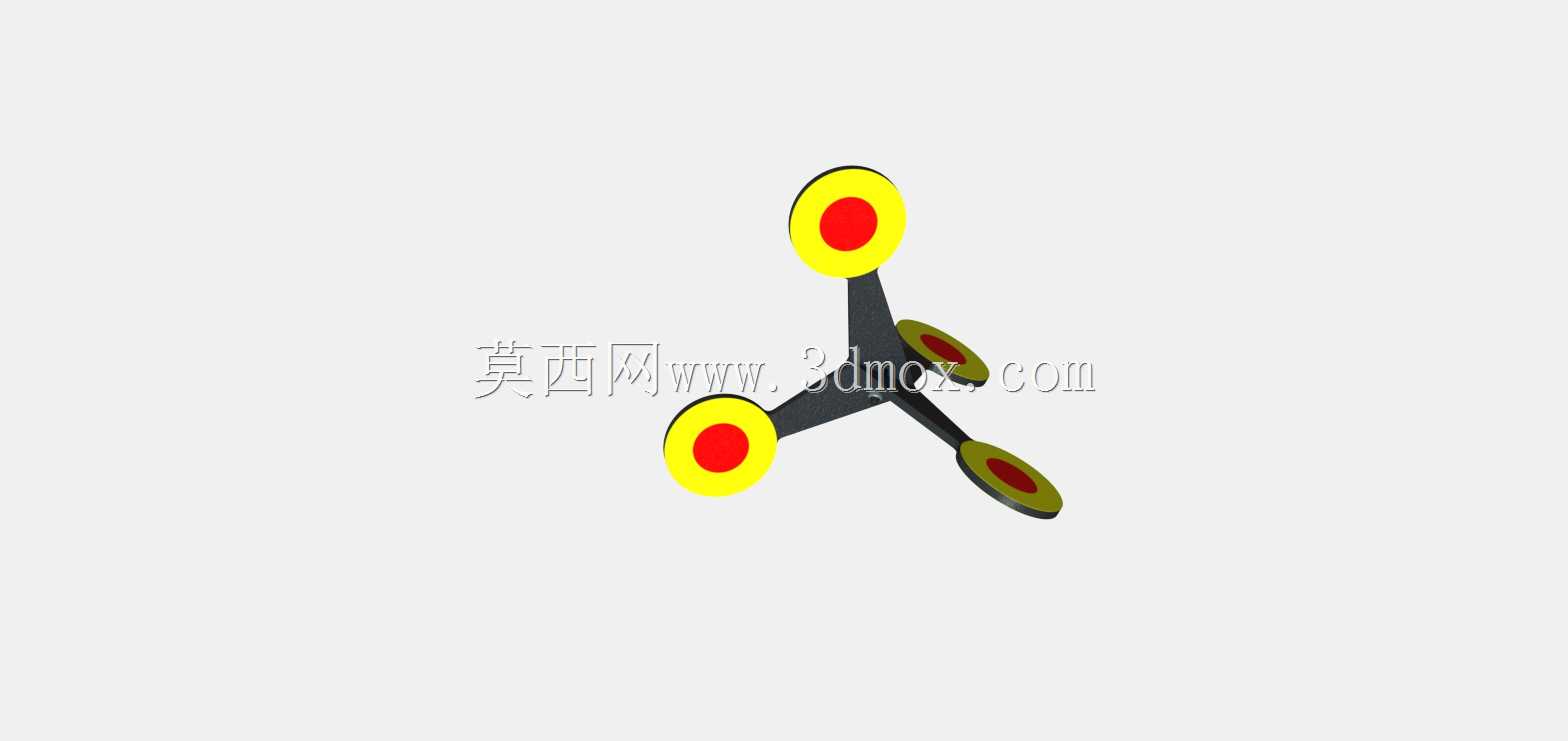

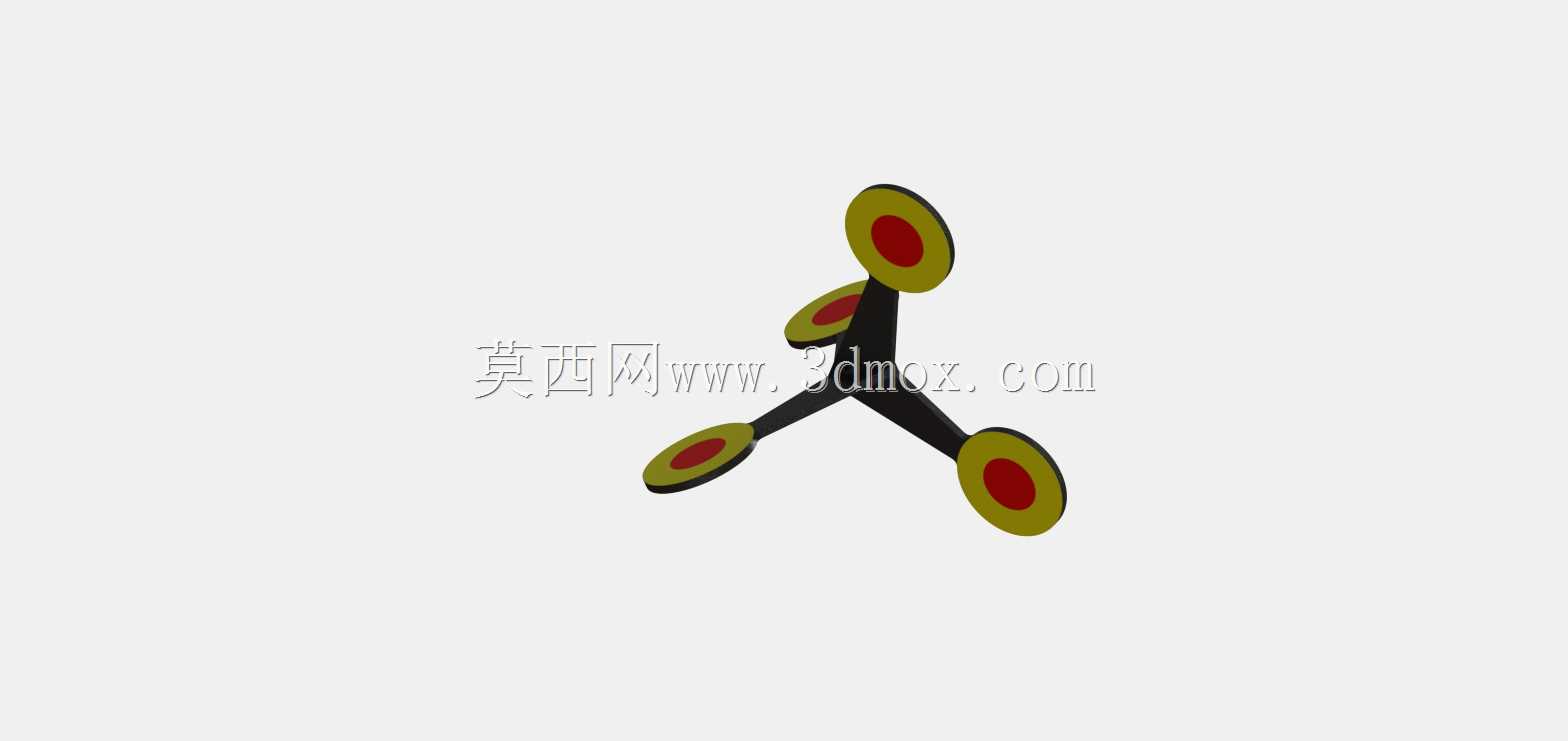

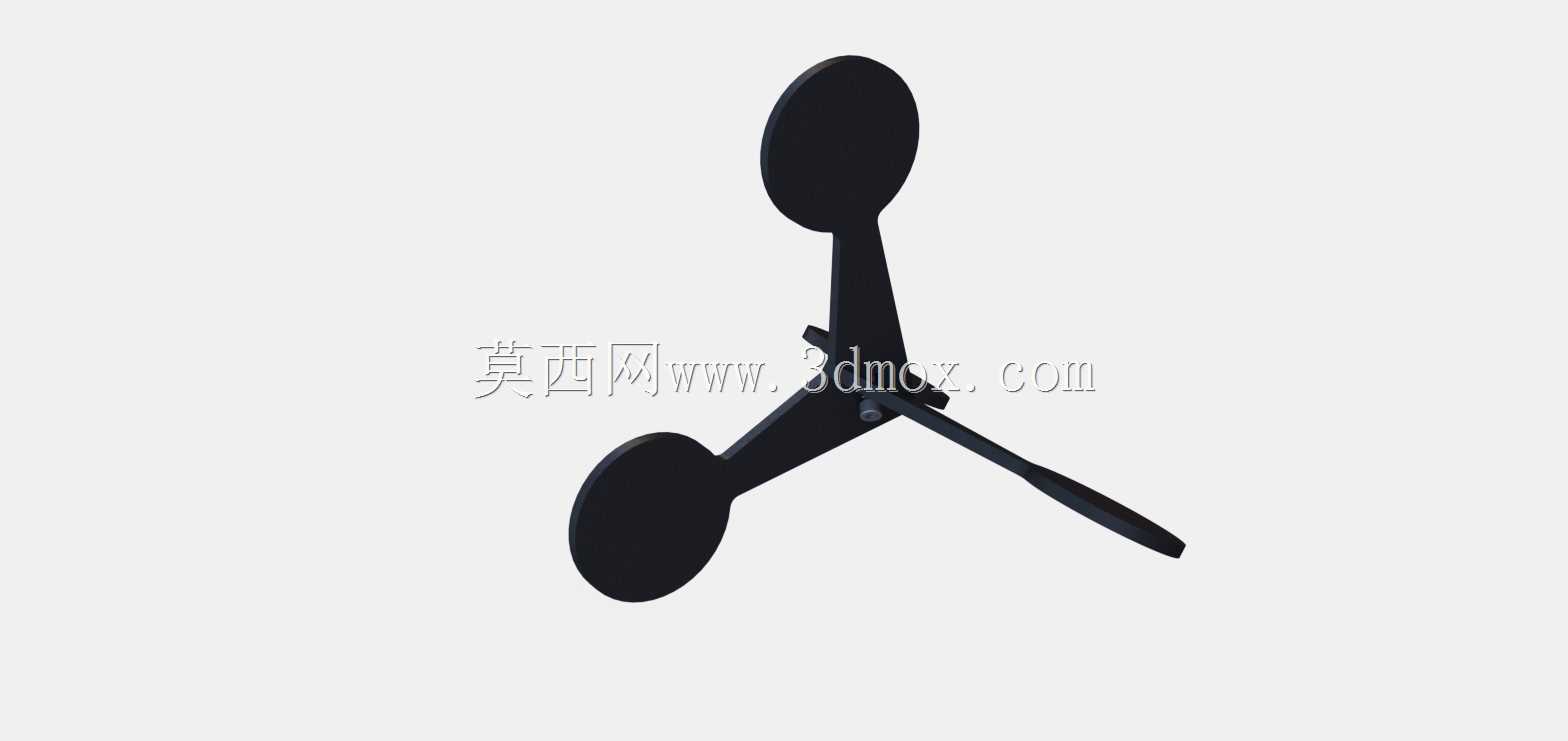

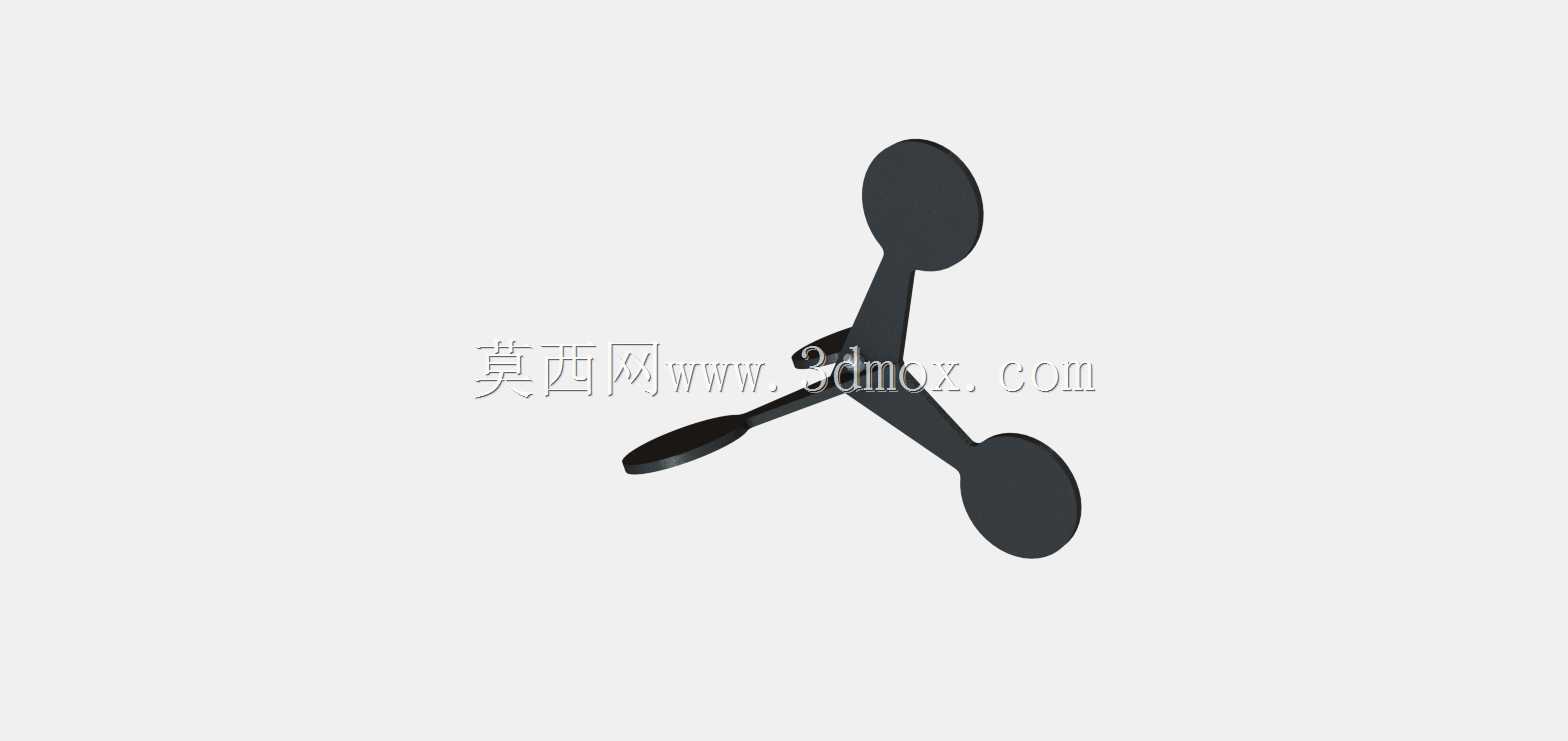

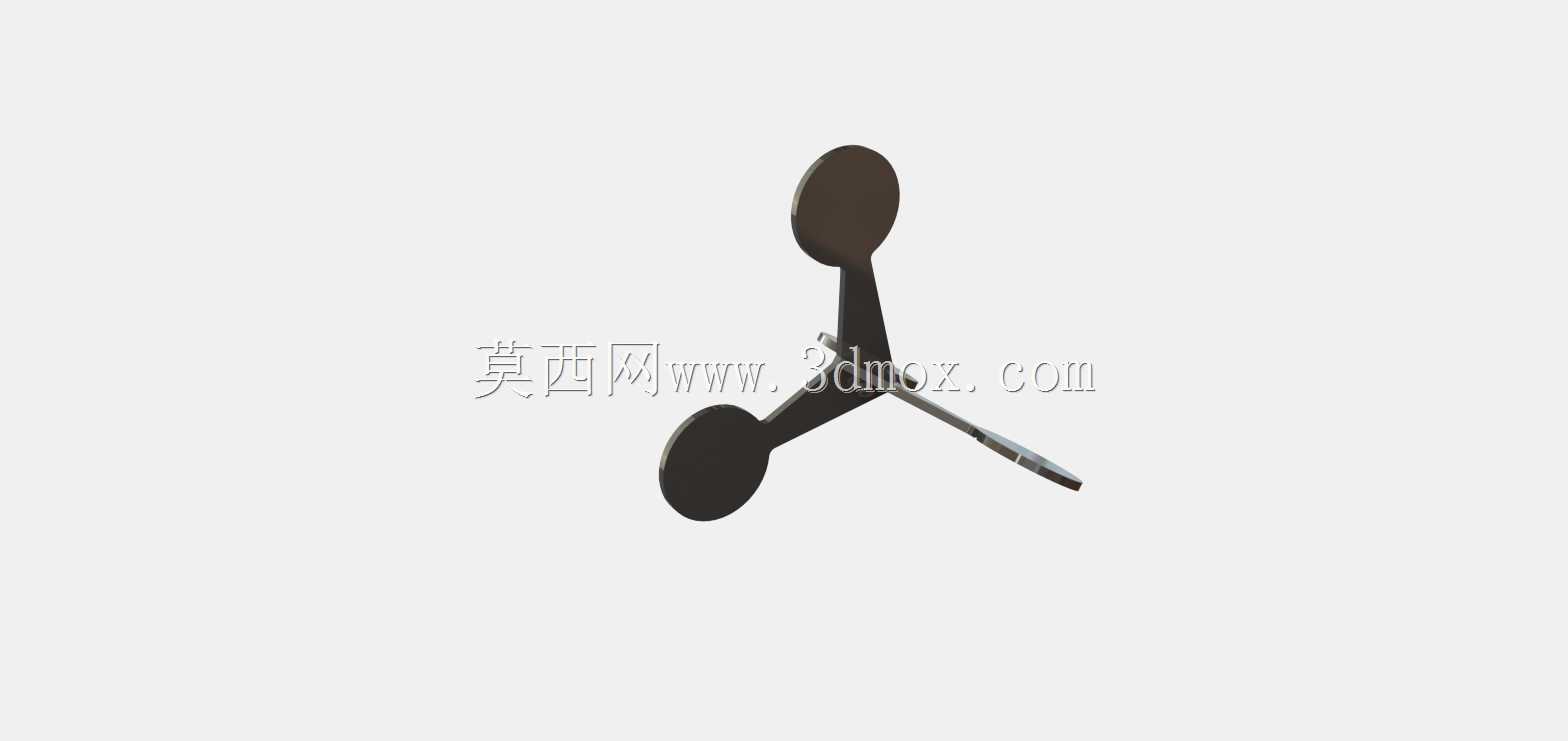

这款旋转式射击靶主要面向户外民用步枪射击场、战术训练场地的实弹射击训练场景使用，区别于固定式平面靶，其采用三靶叶偏心旋转结构，在被弹头击中后可依靠冲击力带动整体绕中心轴转动，既能够直观反馈命中效果，也能避免弹头直接正面冲击带来的结构过度形变，延长靶体整体使用寿命。从结构设计逻辑来看，整体采用中心螺栓锁紧的装配方式，没有复杂的快拆或联动结构，所有受力部件均围绕中心安装轴做对称式布局，三个靶叶沿中心轴呈120度均匀分布，单个靶叶为圆形靶面，击中任意一个靶叶都能打破原有静平衡状态，带动整体结构自然旋转，无需额外加装动力或复位装置，完全依靠弹头冲击动能实现动作反馈，大幅降低户外场地的日常维护成本，适配野外无供电条件的露天靶场部署需求。安装边界方面，该靶体整体最大展开宽度为10英寸，安装时中心固定点之间的间距需预留7英寸的安装空间，单个圆形靶面的直径为3英寸，靶面板材厚度选用6毫米规格的耐磨钢材，可根据实际使用的弹药威力选择Raex450耐磨钢、S355结构钢或是1/4英寸厚度的AR500防弹钢板，不同材质对应不同的耐受弹头冲击等级，适配从普通小口径步枪到中大口径步枪的训练使用需求。设计过程中特意将靶叶的安装角度做了微小的倾角处理，避免弹头垂直击中靶面后发生正反弹跳，引导弹头冲击后的碎块向地面方向偏转，降低跳弹带来的场地安全风险，中心锁紧螺栓选用高强度等级的标准件，配合防松垫片实现长期冲击下的结构锁紧可靠性，安装时仅需将中心支架固定在预制的混凝土基座或是木质靶架上即可完成部署，不需要额外浇筑复杂的固定基础，适合临时射击场地、野外战术训练场的快速搭建使用。靶体的旋转支臂采用等强度结构设计，在保证足够抗冲击刚度的前提下尽可能削减非受力区域的材料重量，降低整体转动惯量，保证小口径弹药击中时也能顺利带动靶体旋转反馈，同时支臂与靶叶之间采用焊接固定方式，焊缝位置做打磨圆滑处理，避免应力集中在焊缝位置造成长期冲击下的焊缝开裂问题，整体结构没有易损的小尺寸零部件，日常维护仅需定期检查中心螺栓的锁紧状态即可，不需要频繁更换配件，适配户外长期暴晒、雨淋的恶劣使用环境，无需额外做防雨防护处理。
