复古手持弩具结构设计方案

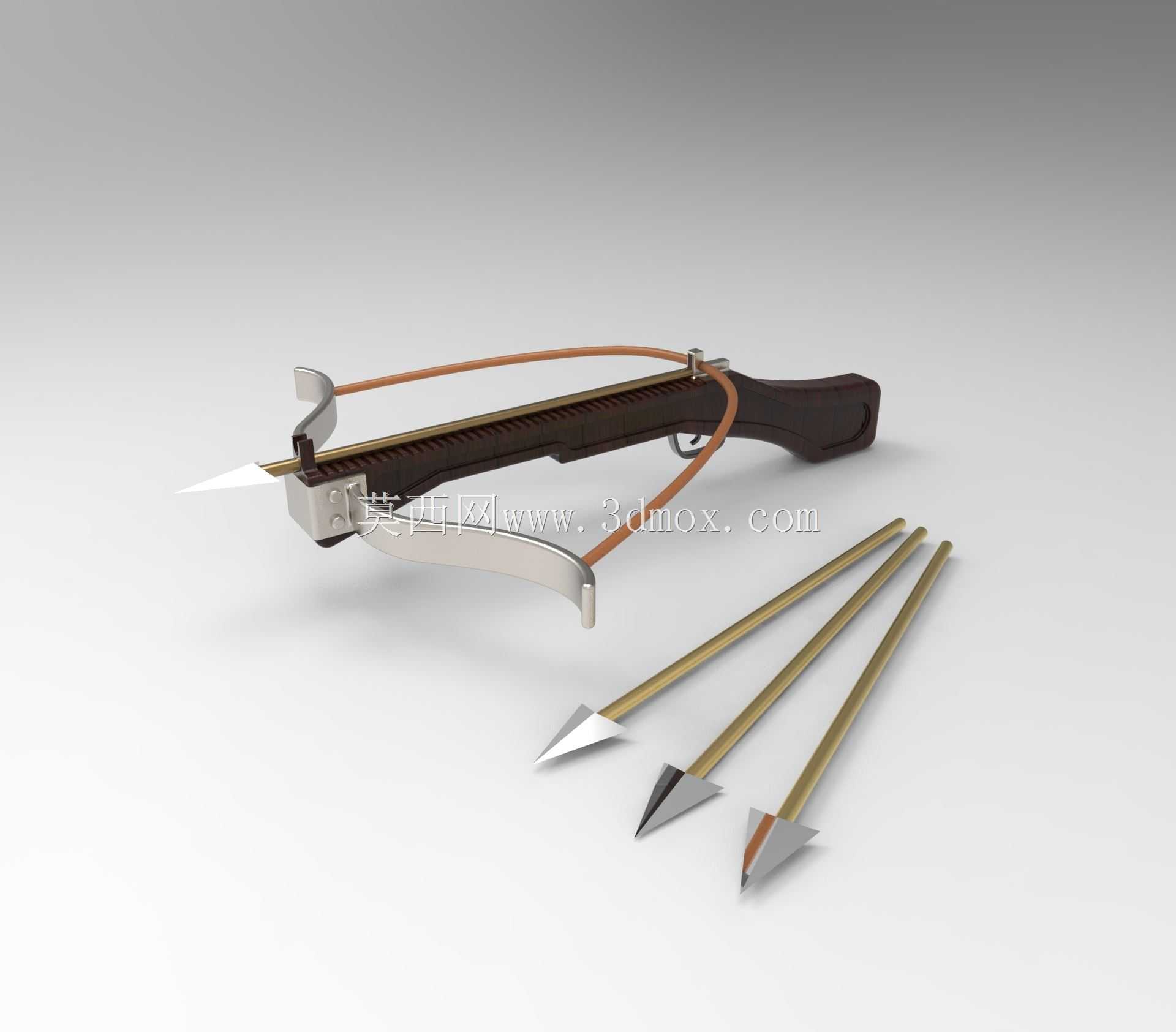

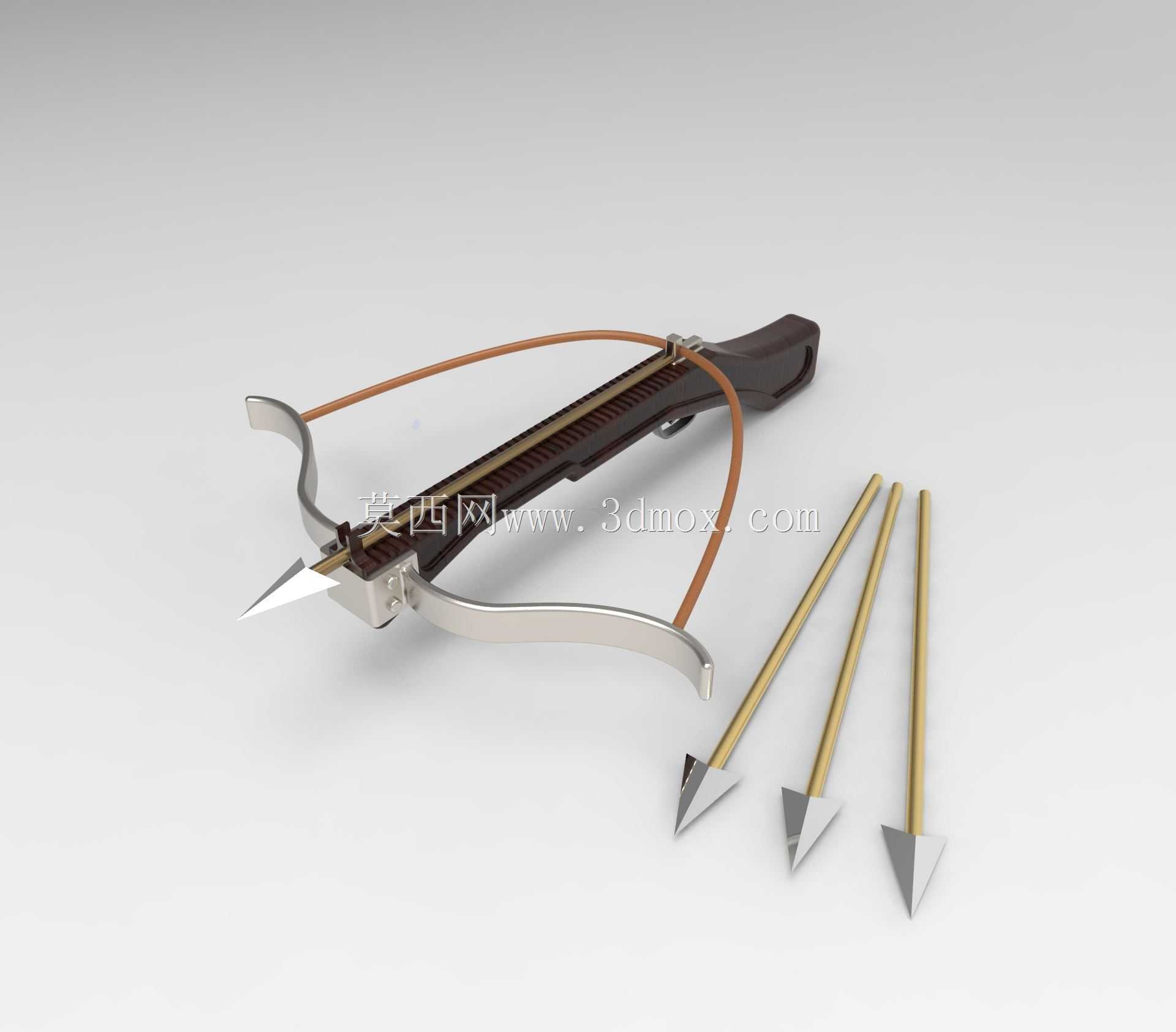

这款手持弩具的结构设计，首先围绕便携使用场景展开，整体采用短行程弩臂搭配贴合手型的木质握把结构，握持区域做了符合人体工学的弧度处理，长时间持握不会产生明显硌手感，适合户外短途携行使用。弩身主体的发射轨道采用内嵌式金属槽设计，弩箭放置后可沿槽体直线滑动，避免发射过程中出现箭支偏移的问题，轨道长度适配配套短弩箭的尾翼定位需求，上弦后弩弦卡入扳机上方的待发卡槽，卡槽边缘做了圆角抛光处理，减少反复上弦对弩弦的磨损。弩臂前端的金属弓片固定座采用双侧压片锁紧结构，不需要额外焊接即可完成弓片的固定与更换，日常维护时仅需松开两侧紧固螺丝就能替换不同磅数的弓片，适配不同场景下的发射力度需求。扳机结构采用杠杆式阻铁设计，扣动行程控制在3毫米左右，触发力度经过调校，既不会因为力度过小出现走火风险，也不会因为扣动阻力过大影响发射精度，阻铁与弩弦接触的位置做了淬火硬化处理，长期使用也不会出现磨损变形导致的卡滞问题。配套的弩箭采用金属箭头加金属杆身结构，箭头分为三棱破甲、宽刃切割等不同构型，箭尾的定位卡槽可精准卡入弩弦位置，保证每支箭上弦后位置一致，提升发射一致性。整体外形尺寸控制在全长320毫米左右，弩臂展开宽度210毫米，握把处最大宽度45毫米，不需要额外拆卸部件即可放入常规户外背包侧袋，安装边界上没有外凸的尖锐棱角，除箭头位置外其余结构均做了圆角过渡，携行过程中不会勾挂衣物或者背包面料。设计过程中特意将弩弦的张紧行程控制在120毫米，上弦时不需要过大的拉力即可完成待发操作，同时在弩身尾部设置了手动保险拨片，拨片处于锁止位置时阻铁无法被扳机带动，彻底避免携行过程中误触扳机引发的安全问题。弩身侧面的瞄准基线采用简易缺口式设计，不需要加装额外瞄准具即可完成15米内的快速瞄准，针对新手使用场景，还在轨道上方标注了简易的距离参照刻度，可根据目标距离微调持弩角度，提升近距离射击的命中率。
