小型长航时固定翼察打无人机结构设计

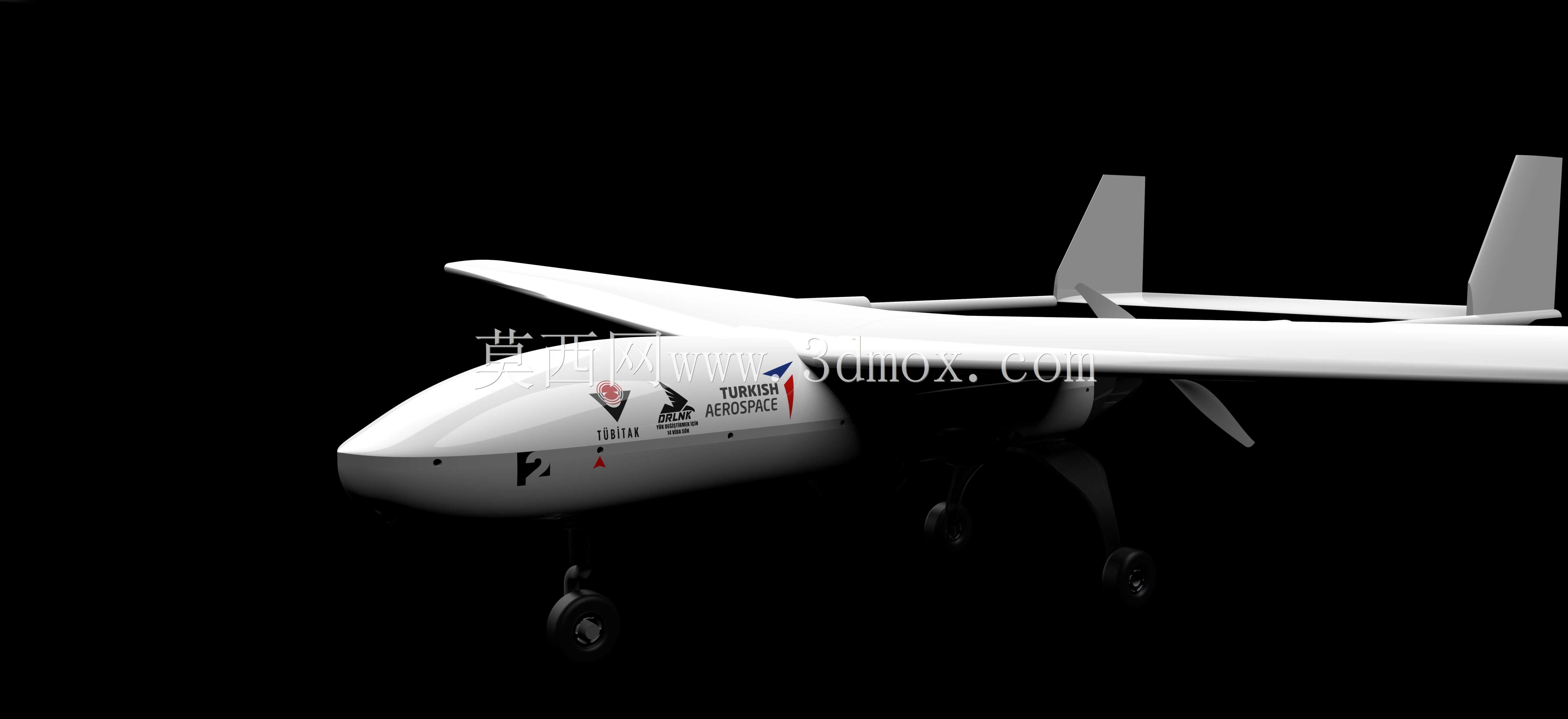

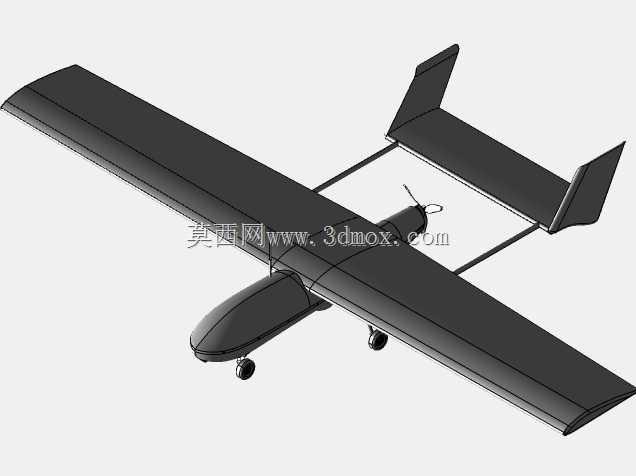

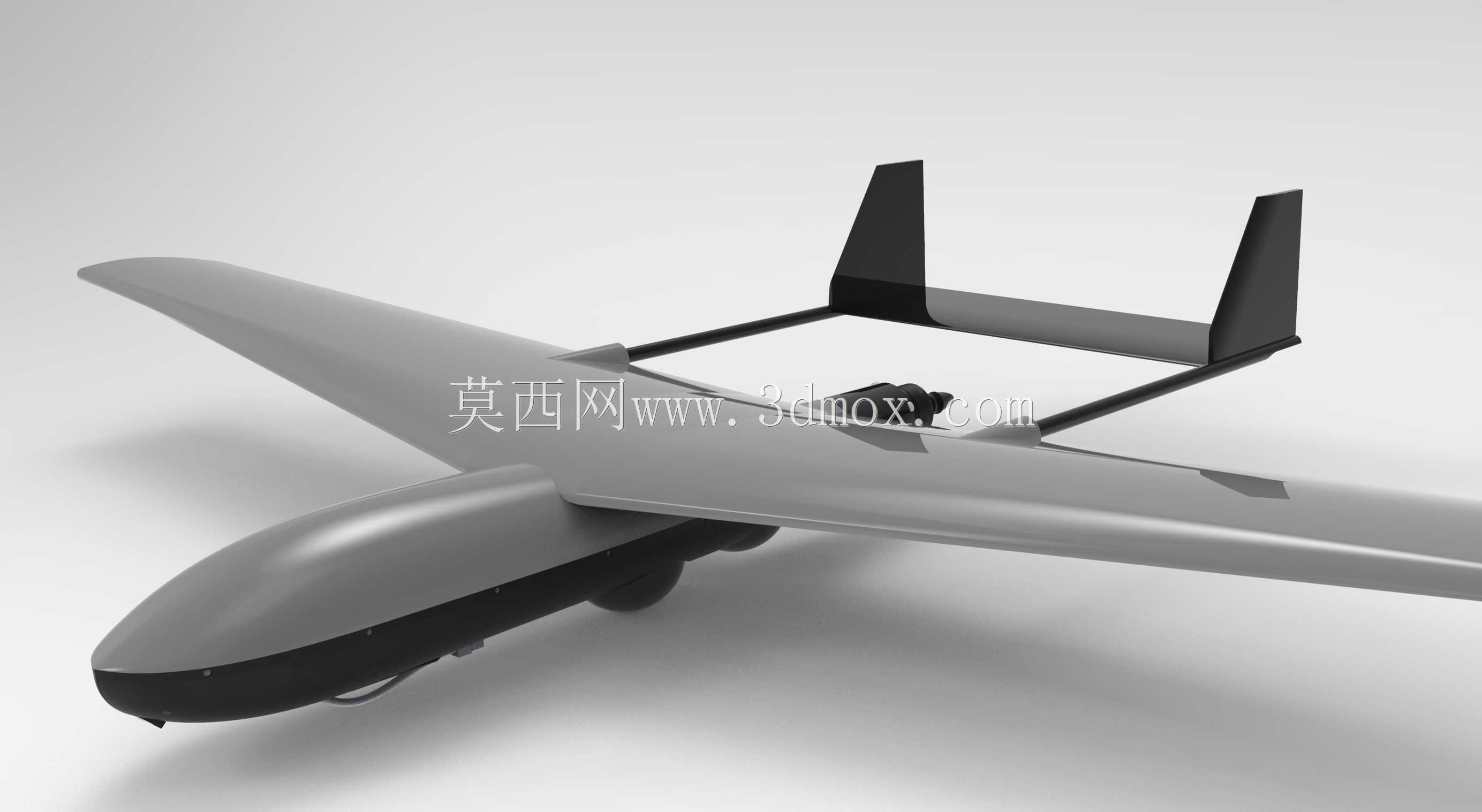

这款固定翼无人机的结构设计，核心围绕低空长航时作业场景的实际需求展开，整体采用常规大展弦比平直翼搭配V型尾翼的气动布局，在保证低速飞行升阻比的同时，有效缩减尾翼结构的雷达反射截面积，适配边境巡逻、林区火情监测、战场战术侦察等多场景的使用要求。机身主体采用半硬壳式承力结构，沿航向划分出前端航电舱、中部任务载荷舱、后部动力舱三个独立舱段，各舱段之间设置快卸承力隔框，既可以保证机身整体的抗弯扭刚度，也能方便地根据任务需求快速更换不同的载荷模块，比如更换光电侦察吊舱、小型弹药挂架或者通信中继设备，不需要对机身主体结构做大规模改动。机翼采用单梁式受力结构，主梁选用高强度铝合金挤压型材，翼肋采用轻量化复合材料模压成型，机翼与机身的连接采用插拔式快锁结构，在野外作业场景下，不需要复杂的专用工装，两名操作人员在十分钟内即可完成整机组装或者拆解收纳，适配前线简易场地的部署要求。尾翼部分采用V型布局设计，两个尾翼面同时承担垂尾的方向稳定与平尾的俯仰操纵功能，相比常规尾翼布局减少了一组操纵面的传动机构，有效降低了结构重量与机械故障概率，尾翼操纵舵面的传动摇臂全部设置在机身内部，避免外露结构在低空复杂气象环境下出现积冰或者杂物卡滞的问题。起落架采用后三点式不可收放结构，主起落架设置在机身中部重心靠前位置，搭配油气阻尼缓冲支柱，能够适应砂石、草地等非硬化简易跑道的起降要求，尾轮采用万向随动设计，降低地面滑跑阶段的方向操纵难度。动力系统布置在机身尾部，采用活塞式发动机搭配后置推进式螺旋桨的布局，这种设计可以让前部的航电与载荷舱避开发动机的振动干扰，同时前部机身不会被螺旋桨气流遮挡，能够为光电侦察设备提供更开阔的下视视野。在结构细节设计上，机身蒙皮采用复合材料夹层结构，表面做了气动修型处理，所有口盖、天线的安装位置都做了与蒙皮齐平的过渡设计，减少飞行过程中的寄生阻力；机翼前缘设置了可更换的防磨包层，在低空飞行遇到细小树枝或者沙尘撞击时，只需要更换局部包层即可修复，不需要更换整个机翼结构。整体尺寸设计充分考虑了地面运输的边界要求，拆解之后的所有部件都可以装入标准的小型运输包装箱，不需要大型转运设备即可完成跨区域投送，安装过程中所有的连接紧固件都采用统一规格的快卸锁，不需要携带多型号工具即可完成全机组装，充分适配野外作业的实际使用条件。
