丰田1.33排量车用手动变速齿轮组结构

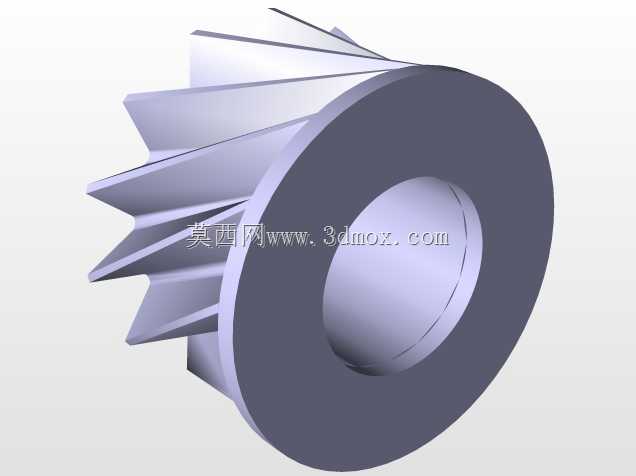

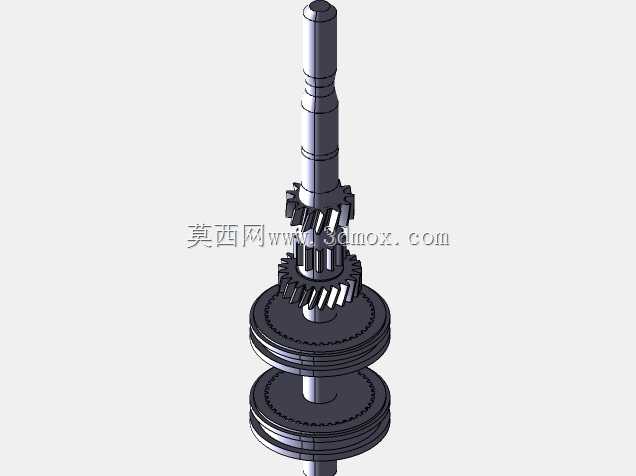

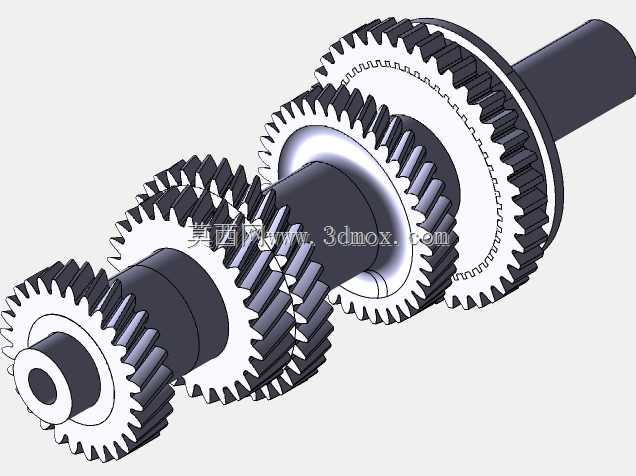

　　这套变速齿轮组适配小排量横置前驱乘用车的动力传输场景，主要承担发动机输出端扭矩与转速的匹配调节功能，在整车动力链中位于发动机飞轮与驱动半轴之间，通过不同齿数比的齿轮副啮合切换，实现不同行驶工况下的动力输出特性调整，满足起步爬坡时的大扭矩需求、匀速巡航时的低转速高传动效率需求，以及倒车行驶时的动力反向传递需求。从结构布局来看，该齿轮组采用两轴式平行轴布置，输入轴与输出轴的中心距严格匹配对应车型的变速箱壳体安装腔尺寸，轴系上的各档齿轮通过滚针轴承空套在轴身或通过花键与轴硬连接，结合同步器结构实现换挡过程中的转速同步，避免打齿问题。设计过程中首先根据发动机的最大输出扭矩、额定转速区间，以及整车的目标最高车速、爬坡能力、起步加速度参数，

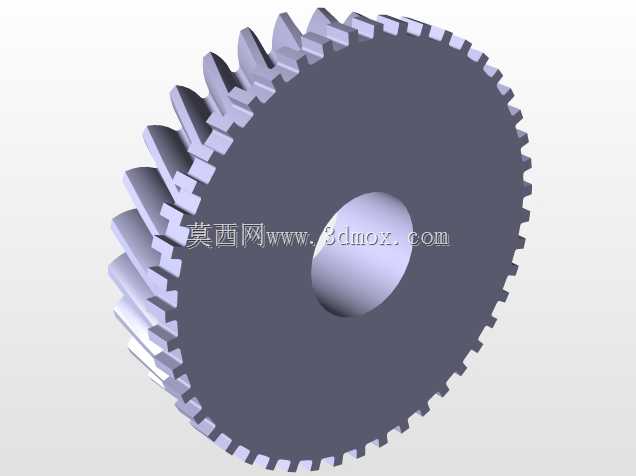

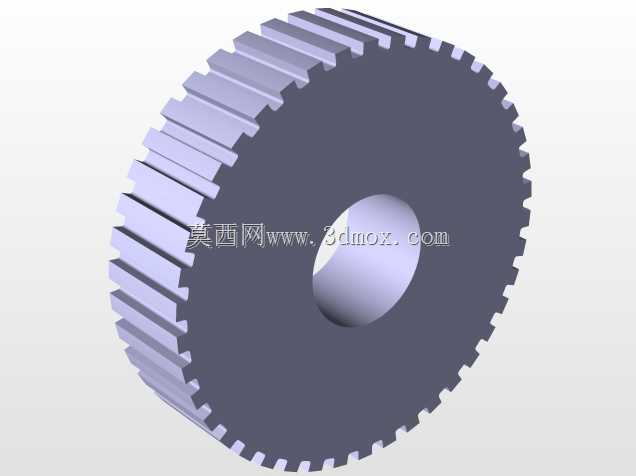

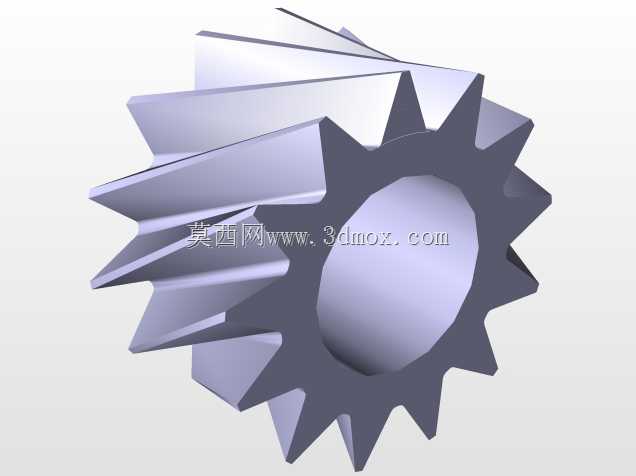

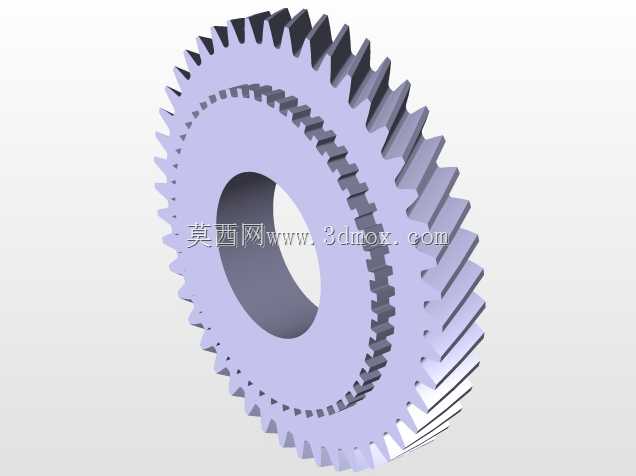

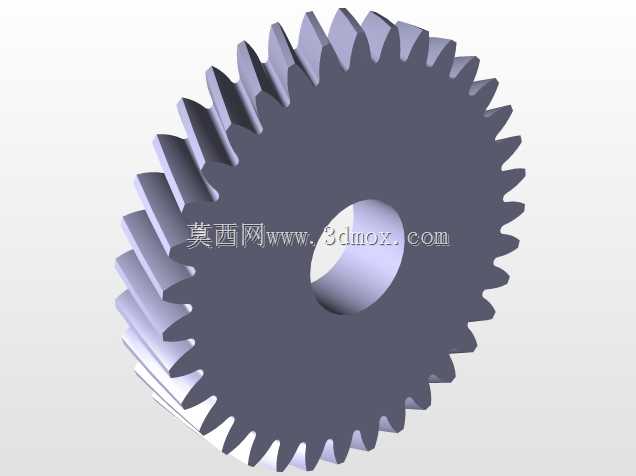

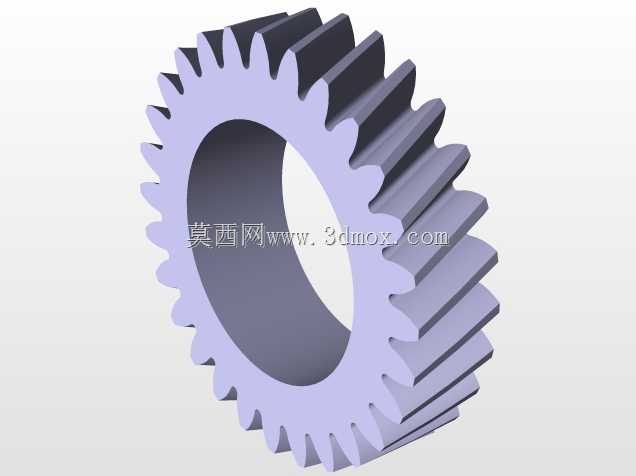

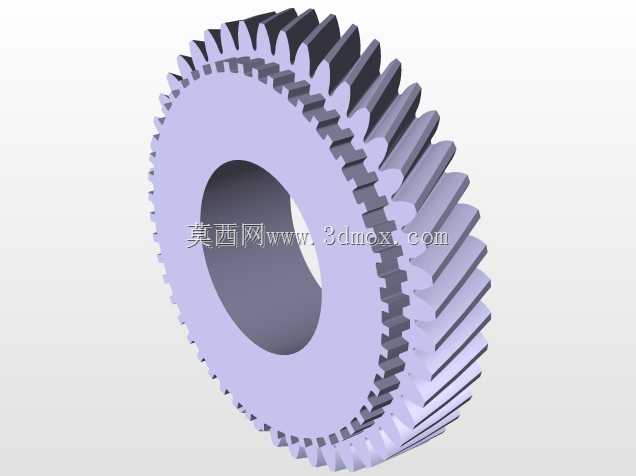

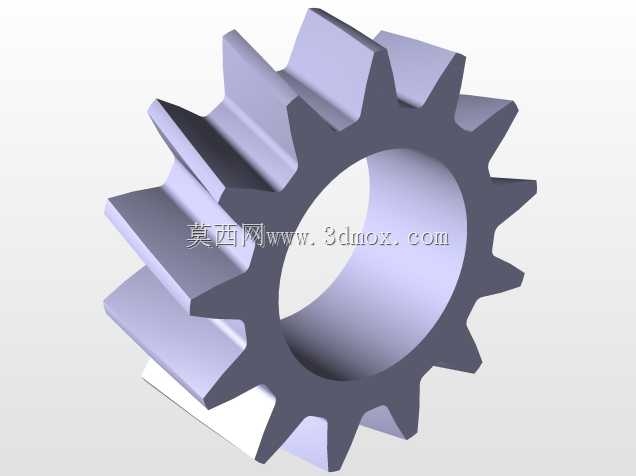

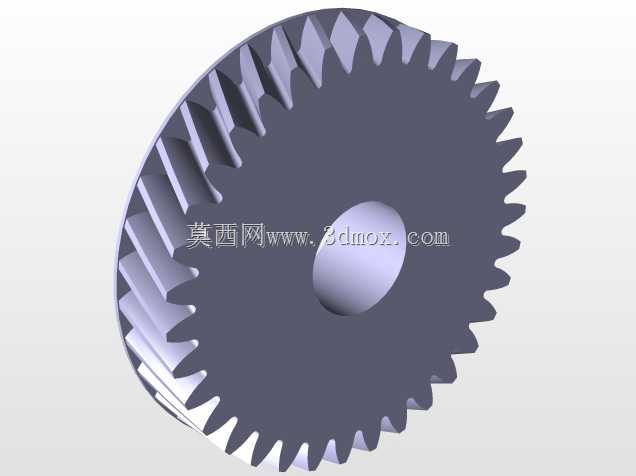

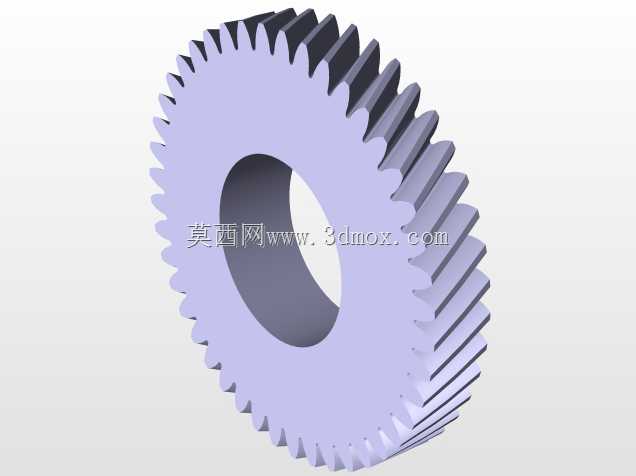

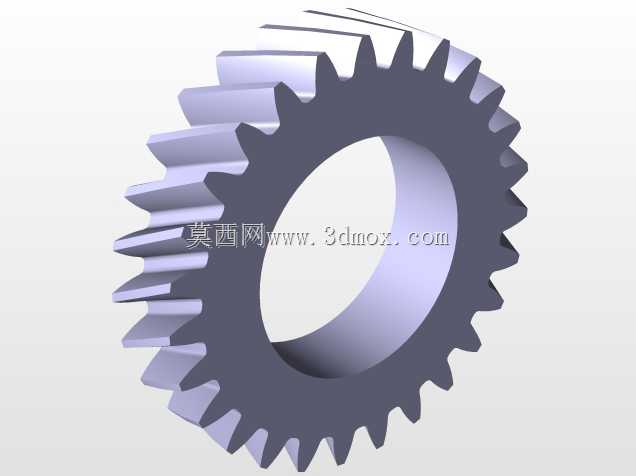

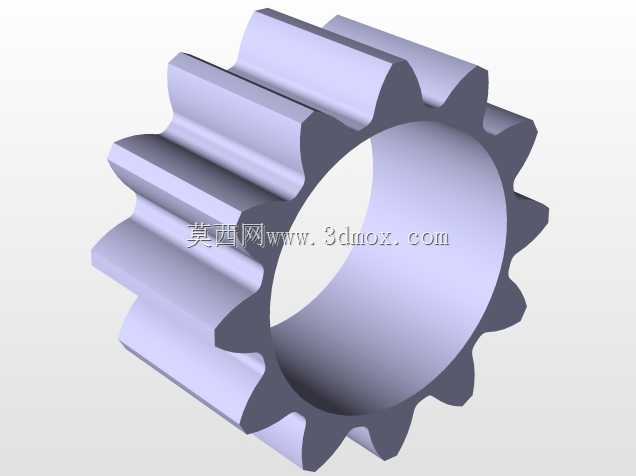

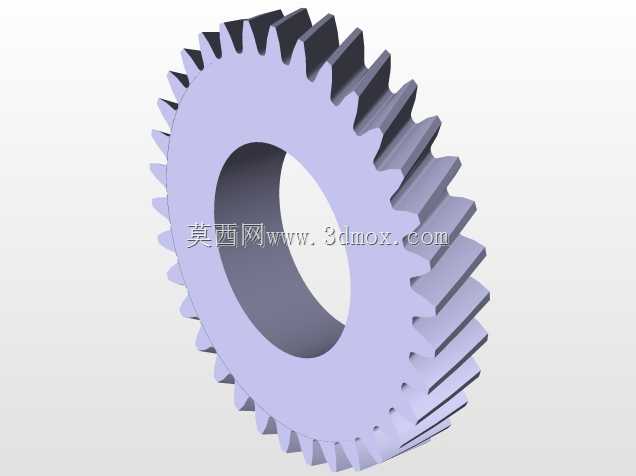

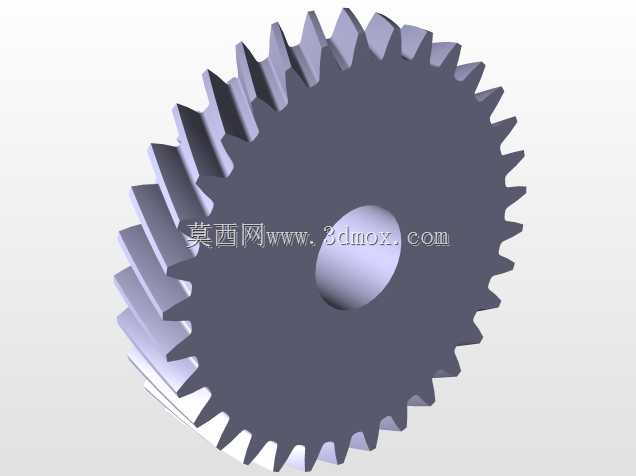

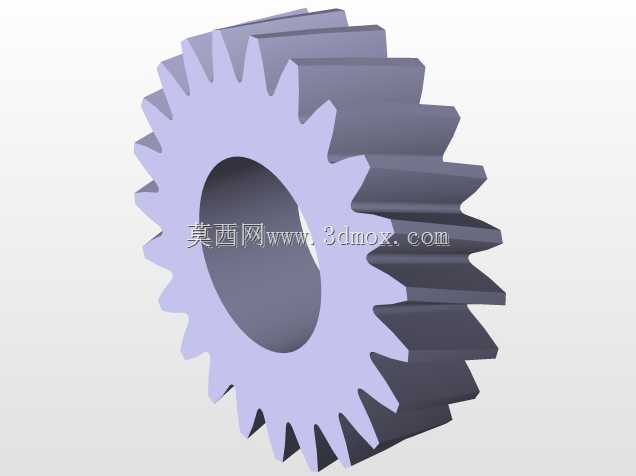

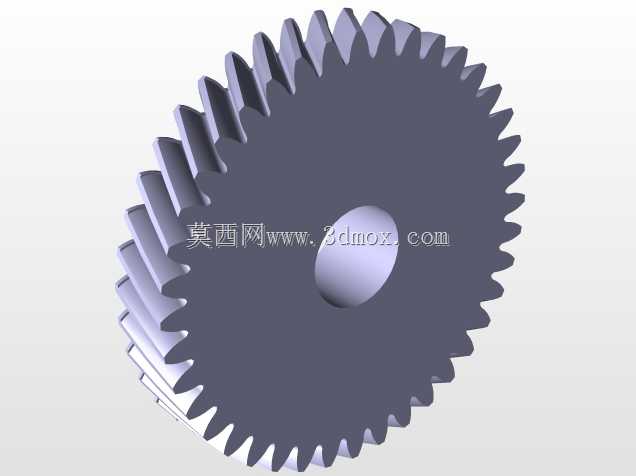

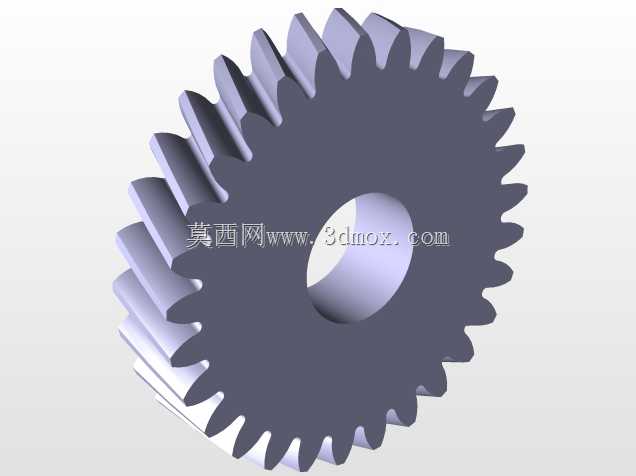

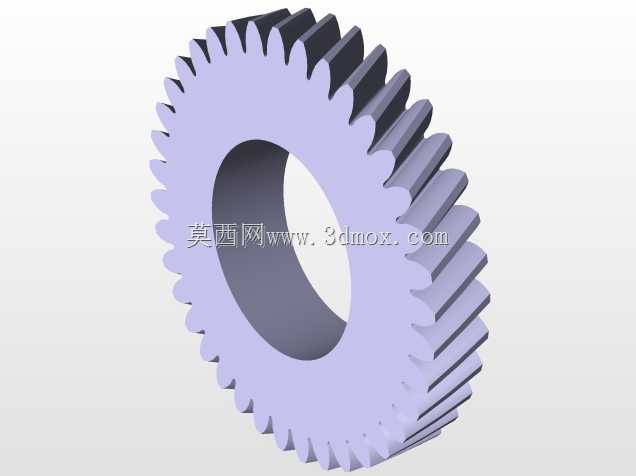

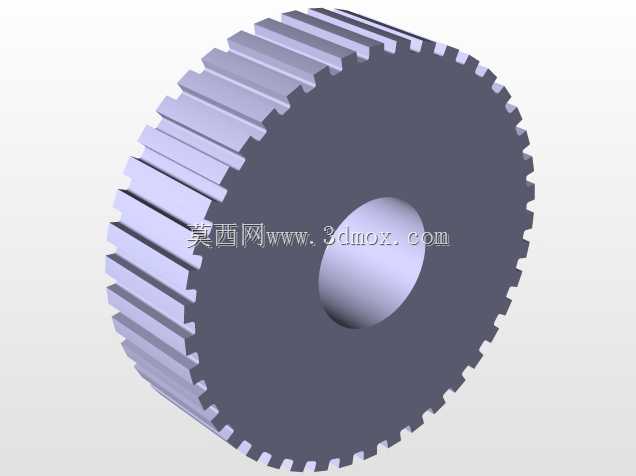

　　反推各档位的传动比数值，再根据中心距约束、齿轮接触疲劳强度、弯曲疲劳强度要求，计算每个齿轮的模数、齿数、压力角、螺旋角参数，其中常啮合齿轮采用斜齿设计来提升啮合重合度，降低传动噪音与冲击，倒档齿轮采用直齿结构搭配中间惰轮实现旋向切换。各齿轮的齿向修形、齿顶修缘量都经过匹配计算，抵消轴系受载变形带来的齿面偏载问题，提升齿轮副的实际承载寿命。轴类零件的设计兼顾刚度与轻量化需求，轴肩位置的过渡圆角严格按照应力集中系数要求设定，避免长期交变载荷下出现轴身断裂风险，轴承安装位的轴径公差、花键的配合精度都满足量产装配的公差要求，确保各部件装配后无多余窜动。安装边界方面，整套齿轮组的轴向总长度、最大回转半径完全适配对应型号变速箱的壳体内部空间，

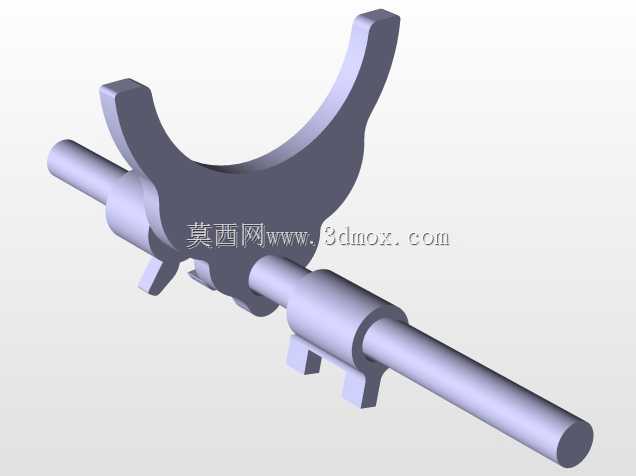

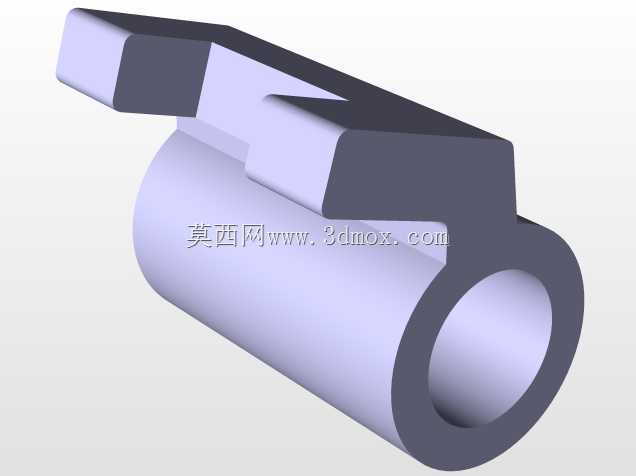

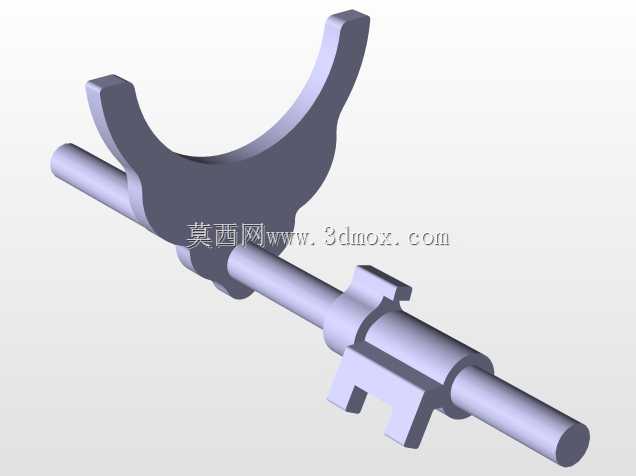

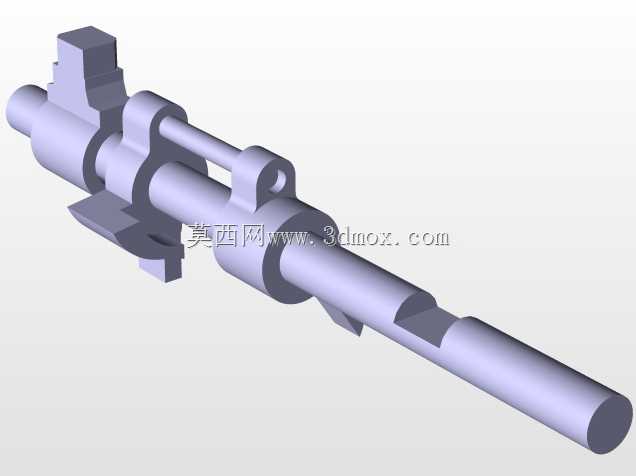

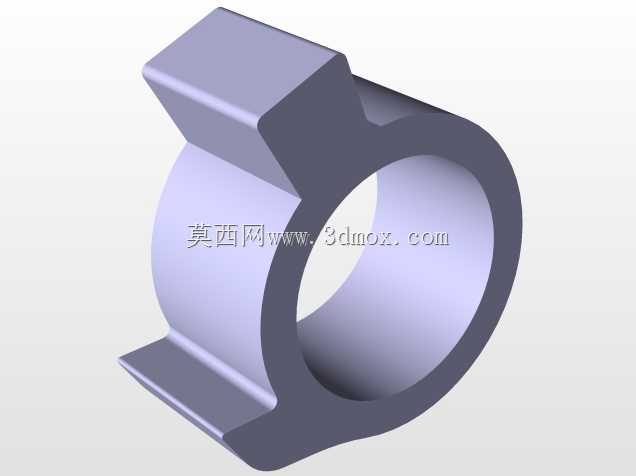

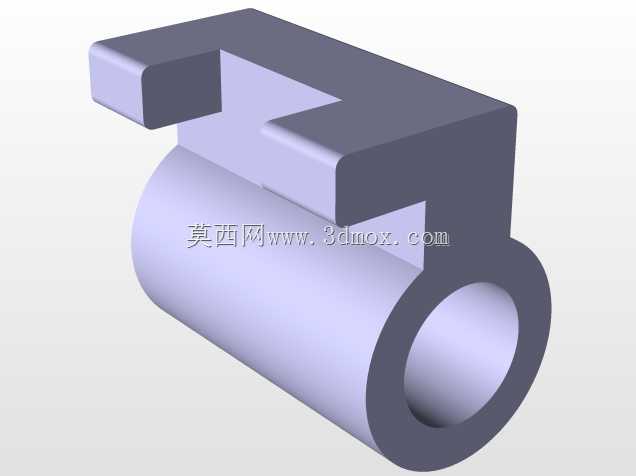

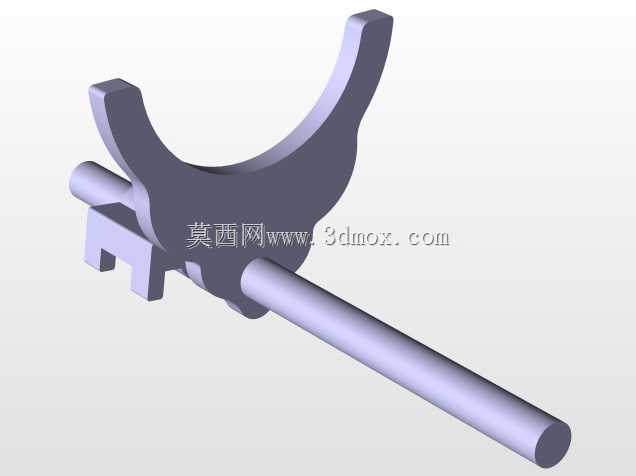

　　输入轴的前端花键尺寸匹配离合器从动盘的花键套规格，输出轴的末端结合齿尺寸匹配主减速器主动齿轮的安装接口，各档位齿轮的拨叉槽位置与变速箱换挡拨叉的行程位置完全对应，不需要额外修改壳体或换挡机构即可完成装配。在实际工程应用中，这类平行轴式变速齿轮组的传动效率普遍高于同扭矩容量的行星齿轮结构，结构更简单，维护成本更低，非常适合小排量经济型乘用车的动力配置需求，建模过程中对每个齿轮的渐开线齿面、螺旋线轨迹都做了精确还原，轴上的卡簧槽、轴承定位台、油孔位置都按照实际加工尺寸建模，可直接用于结构教学、变速箱拆装实训、以及同类型变速机构的设计参考，也可用于整车动力传动系统的虚拟装配校验，检查各档位下齿轮是否存在运动干涉、

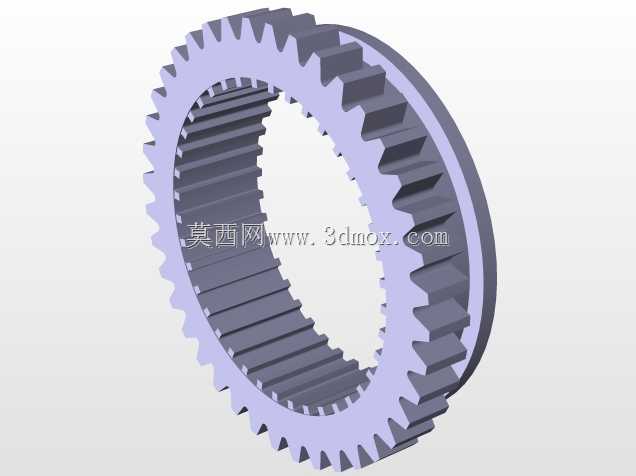

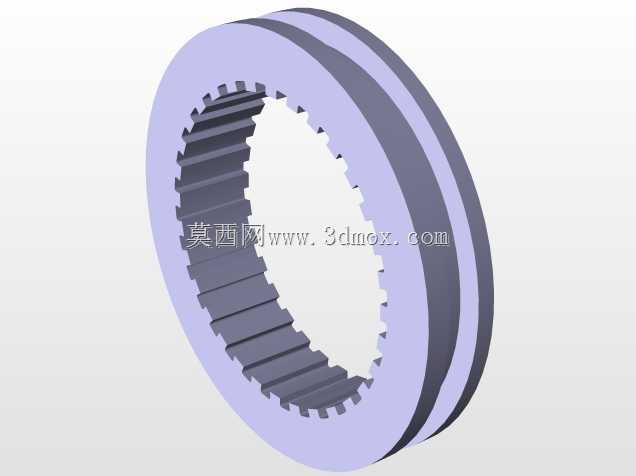

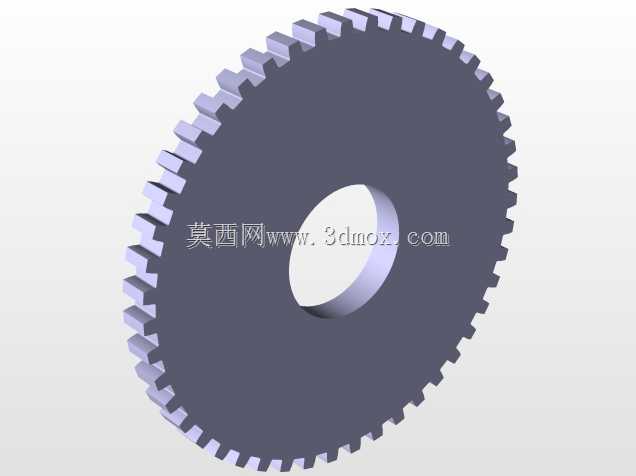

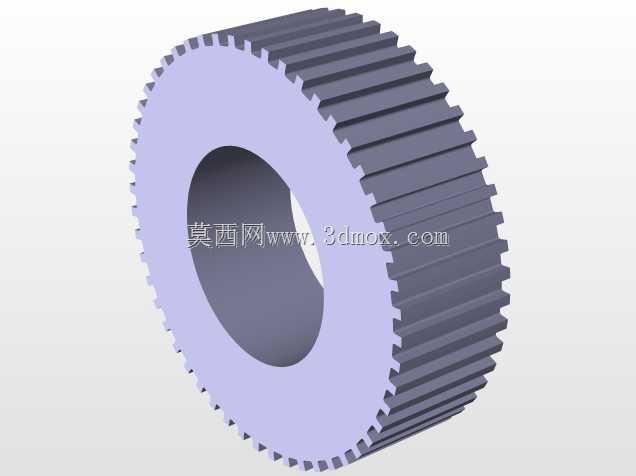

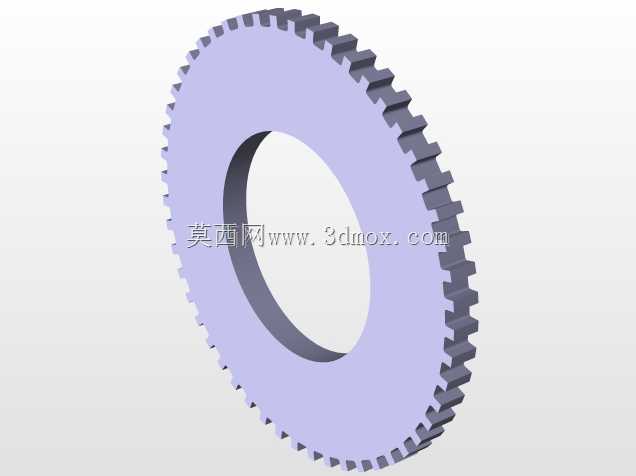

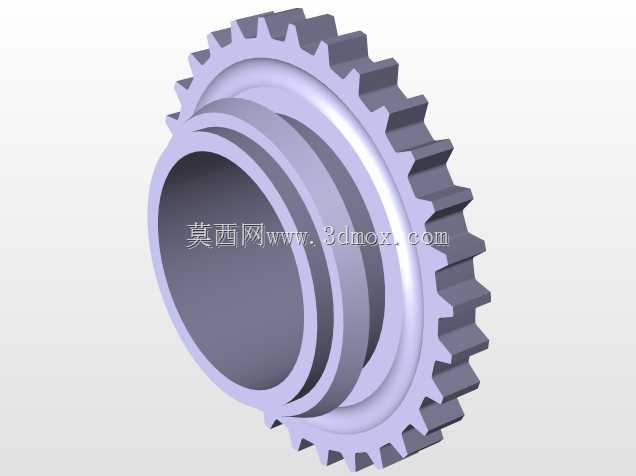

　　轴系转动时是否与壳体或周边部件存在碰擦风险。齿轮副的啮合侧隙设定在合理区间，既保证热态下齿轮受热膨胀不会出现卡滞，也避免侧隙过大导致传动过程中出现冲击异响，同步器的齿圈、结合套的齿形参数也做了对应还原，可模拟换挡过程中结合套与齿轮结合齿的啮合动作，验证换挡行程是否合理。
