UTV全地形车前悬架转向连接结构

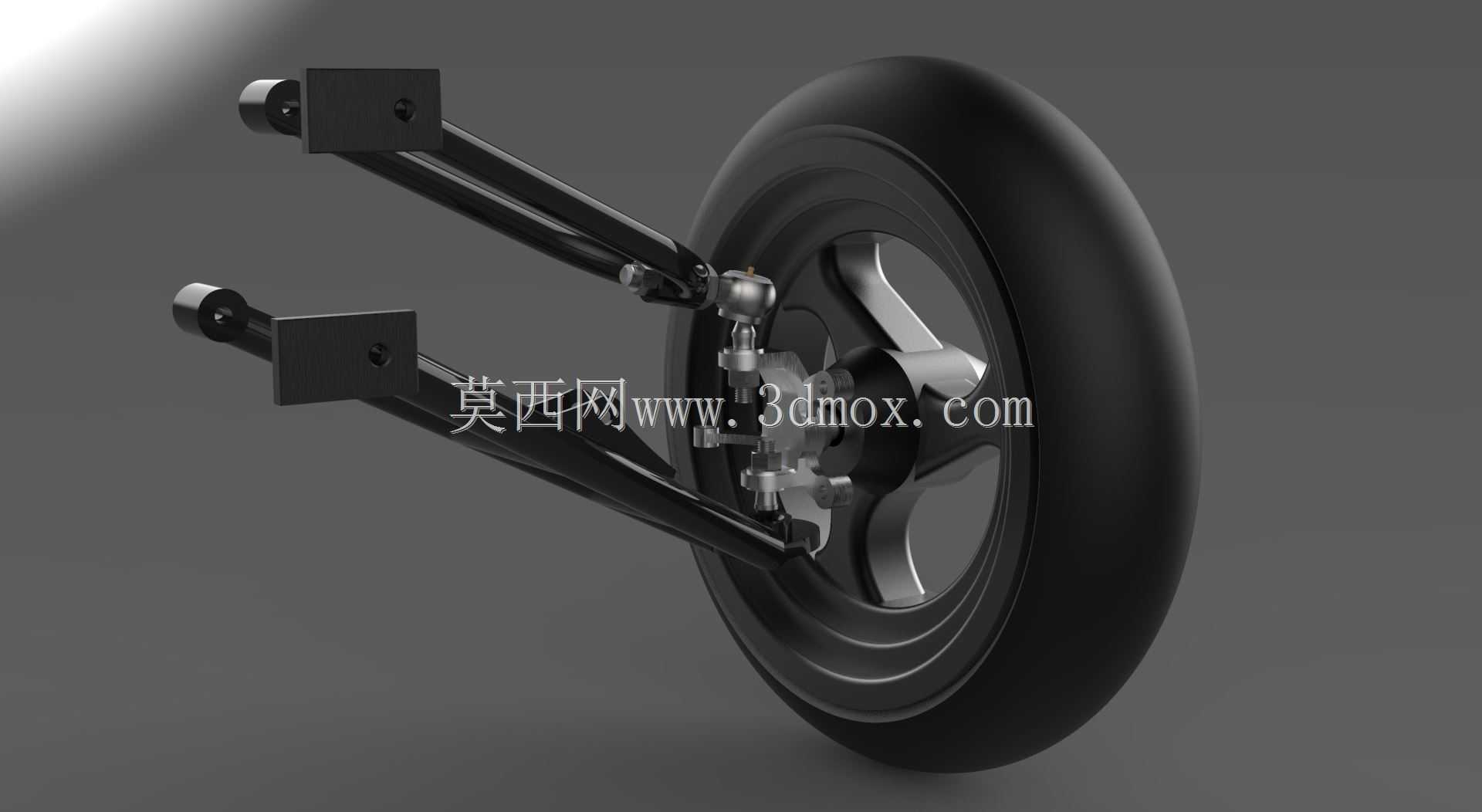

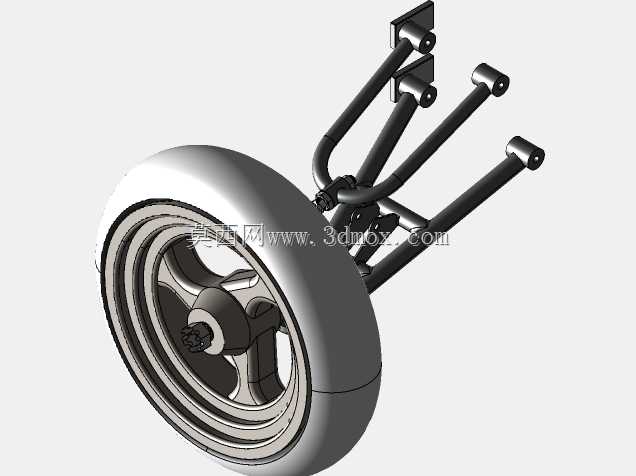

　　这套结构针对非道路场景下的全地形车行驶需求设计，主要适配UTV车型的前悬与转向系统衔接部位，核心作用是承载车架与前轮之间的多向载荷，同时传递转向动作、缓冲路面冲击，适配沙地、泥地、崎岖山地等无铺装路面的行驶工况，在农用作业、户外越野、林区巡检等场景的UTV车型上均可适配。从结构设计逻辑来看，这套连接总成采用双横臂悬架的配套连接思路，主体的管状摆臂采用冷弯成型的无缝钢管材质，在保证结构抗扭强度的同时尽可能降低簧下质量，摆臂端部的安装座采用机加工钢制件，预留的螺栓孔位匹配常规UTV车架的安装点位，不需要额外对车架进行打孔改型即可完成适配，安装边界上，摆臂的两个车架连接端孔距适配主流400cc-800cc排量UTV的前副车架安装间距，

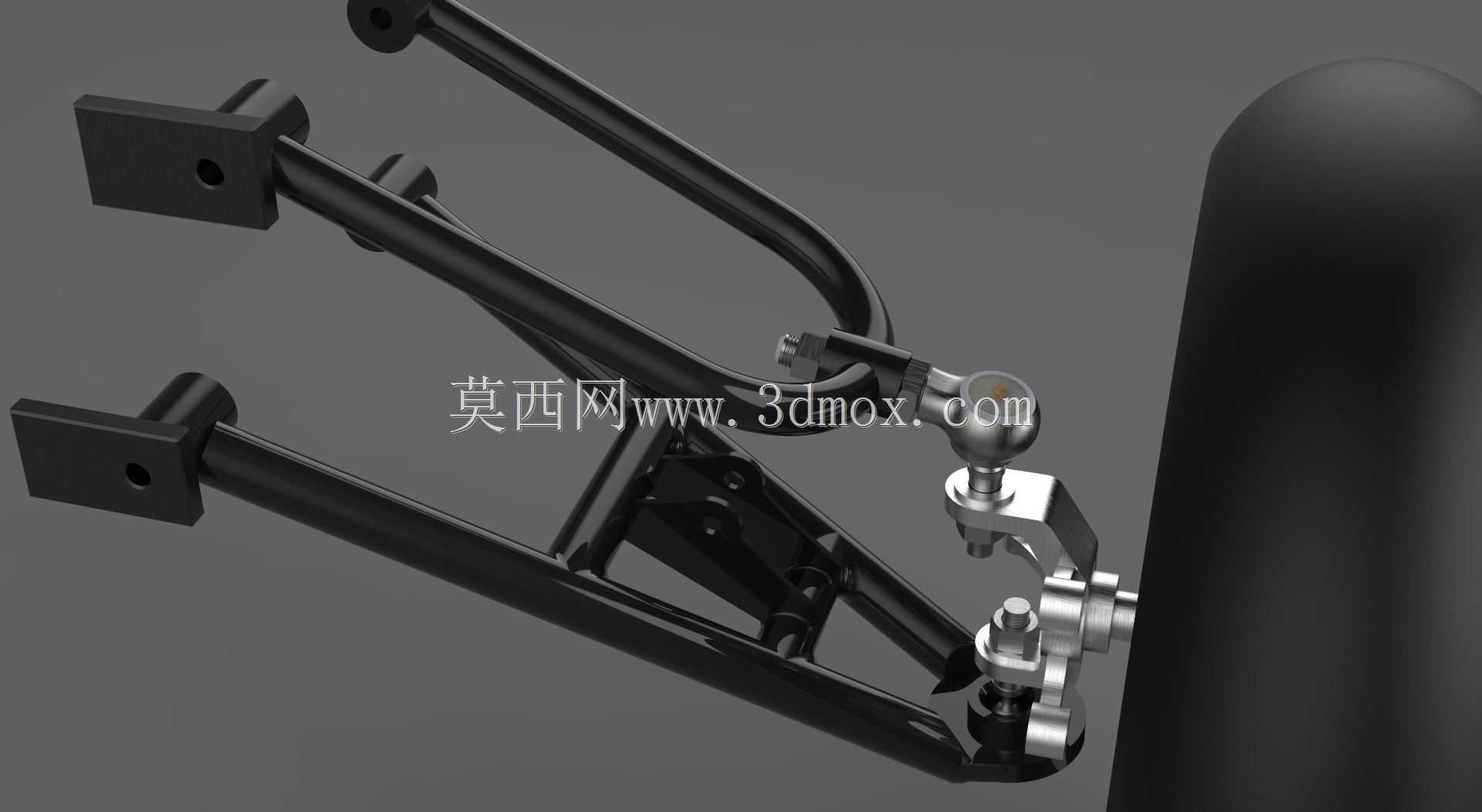

　　转向节连接端的球头销锥度符合越野车辆通用的转向节配合尺寸，可直接替换同规格的原厂连接部件。转向连接部位采用带防尘套的球铰结构，能够在车轮上下跳动、转向动作同时发生时，避免运动干涉，球铰的摆动角度预留了足够余量，在悬架达到最大压缩行程时，球铰仍有15度以上的摆动余量，不会出现结构别卡的问题，同时球铰的锁紧结构采用开槽螺母配开口销的防松设计，应对非铺装路面的持续振动工况，避免连接部位松脱引发安全隐患。摆臂上的减震器安装支座采用焊接加强结构，支座与钢管连接部位增加了三角形加强筋，在承受减震器传递的冲击载荷时，应力能够均匀分散到摆臂主体管路上，不会出现焊缝开裂的问题，安装支座的孔位匹配常规越野UTV的螺旋弹簧减震器安装尺寸，

　　减震器安装角度经过运动校核，在悬架全行程动作过程中，减震器不会与摆臂、车架、转向拉杆发生运动干涉。从实际使用的功能特性来看，这套结构兼顾了承载强度与维护便利性，所有连接销轴都采用注油式设计，可定期加注润滑脂降低铰接部位的磨损，球头部件采用模块化设计，出现磨损后可单独更换球头总成，不需要整体更换摆臂结构，降低后期维护成本。结构的外形轮廓充分考虑了UTV的前轮跳动空间，摆臂的管路走向避开了刹车管路、线束的布置路径，安装时不需要额外调整周边管线的固定位置，转向拉杆的连接臂长度经过匹配，转向时左右轮的转角差符合阿克曼转向几何要求，能够降低低速转向时的轮胎磨损，同时提升转向的精准度。在载荷适配方面，

　　这套结构的静强度校核按照单轮3倍满载冲击载荷进行验证，摆臂主体管材的壁厚选择2.5mm的无缝钢管，连接座采用45号钢调质处理，在承受极限冲击载荷时，结构的变形量控制在弹性变形范围内，不会出现塑性变形导致的定位参数偏移。安装过程中，只需要将摆臂的两个车架端通过橡胶衬套与副车架连接，再将转向节与球头部位锁紧，连接减震器与转向拉杆即可完成装配，衬套的橡胶硬度选择邵氏65度，能够过滤路面传递的细碎振动，同时保证悬架的响应速度，不会出现转向虚位过大的问题。这套结构的设计没有追求过度的轻量化，而是优先保证非道路工况下的结构可靠性，所有焊接部位都采用满焊工艺，焊后进行抛丸处理消除焊接应力，避免长期振动工况下焊缝出现疲劳裂纹，铰接部位的间隙控制在0.1mm以内，既保证动作的灵活性，又不会因为间隙过大导致行驶过程中出现异响、方向盘抖动的问题。
