日式武士打刀卡塔纳精细三维结构设计

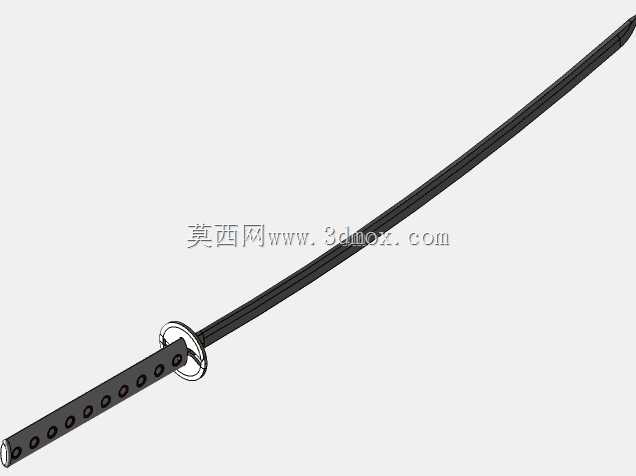

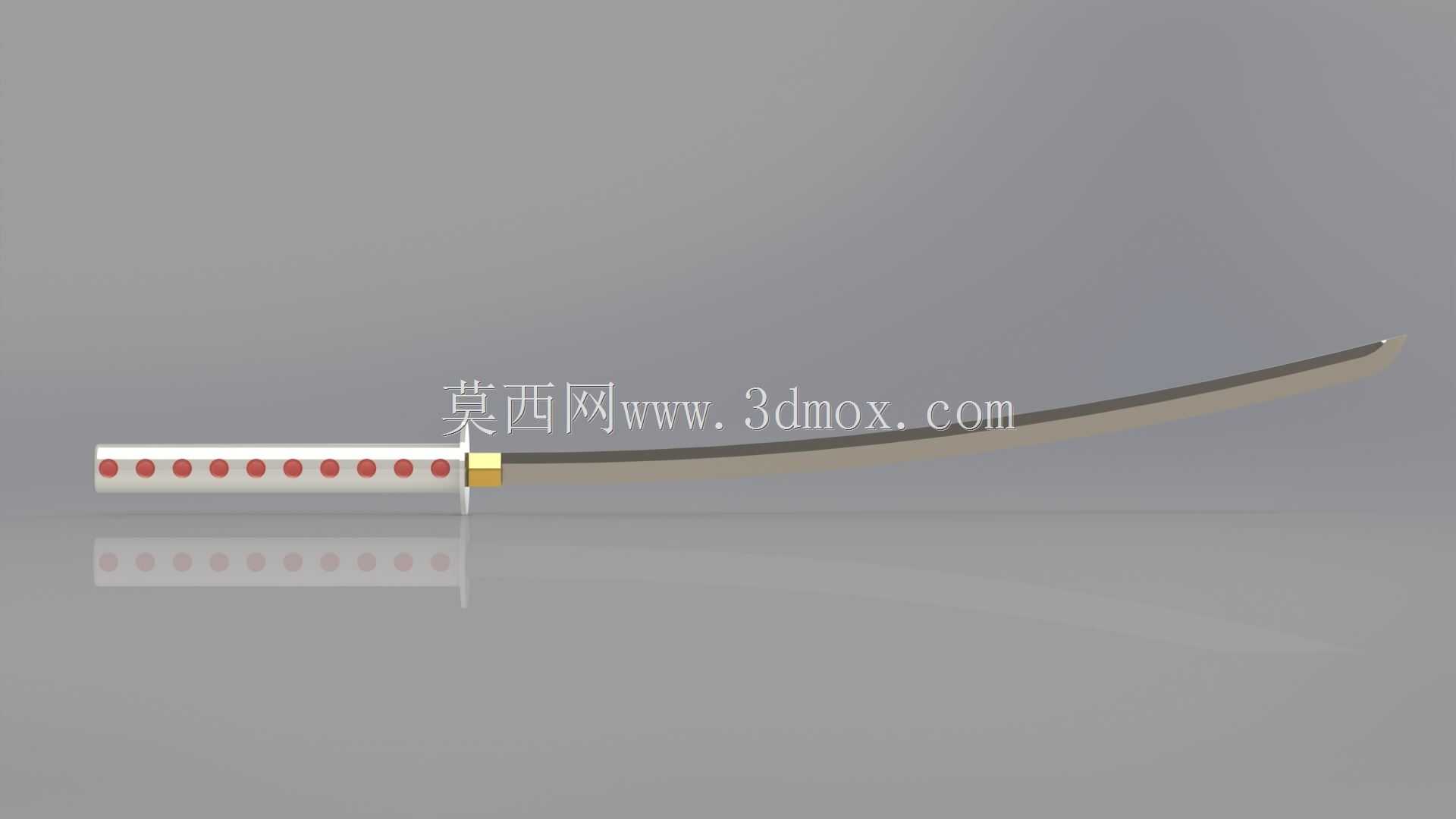

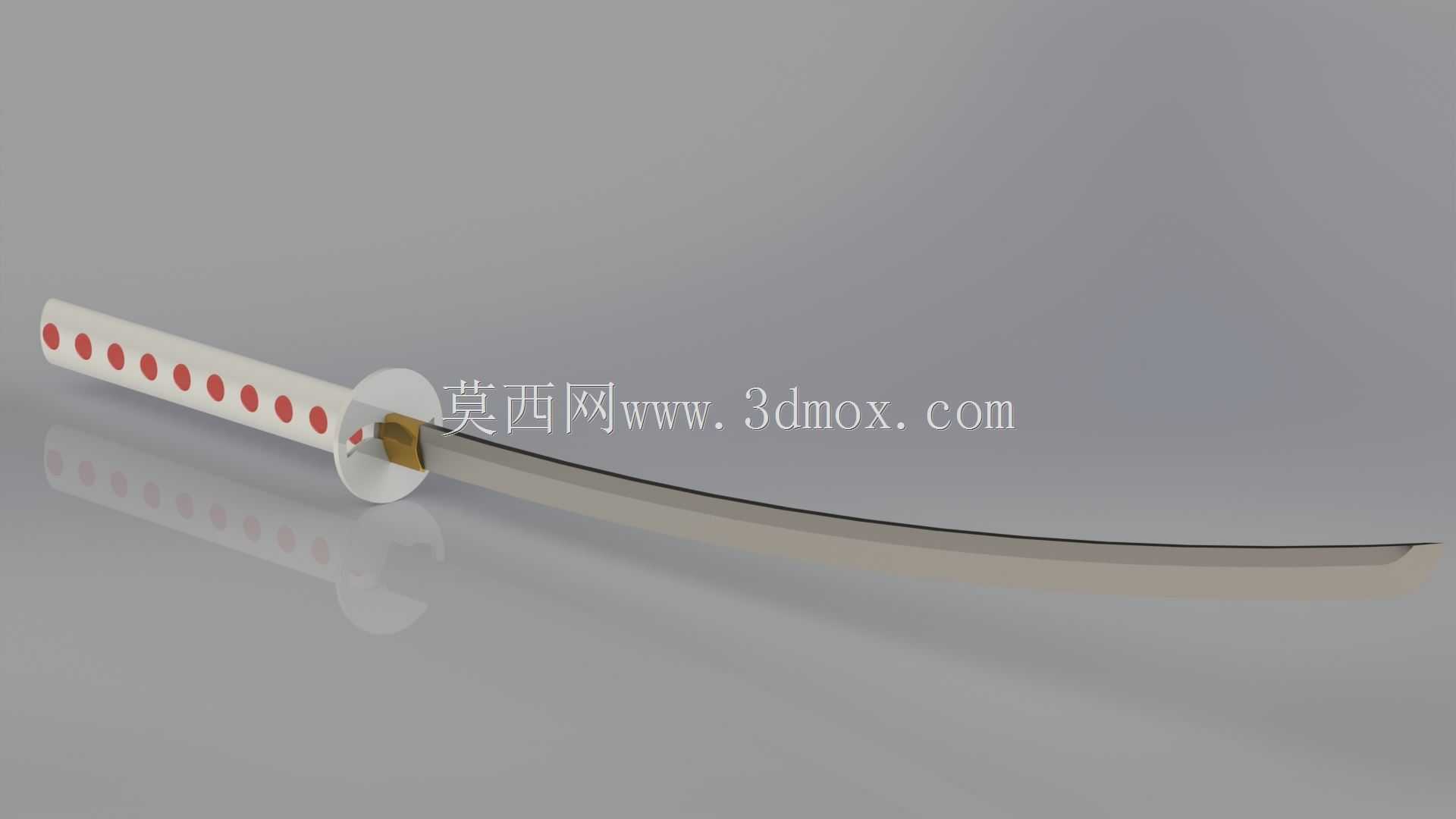

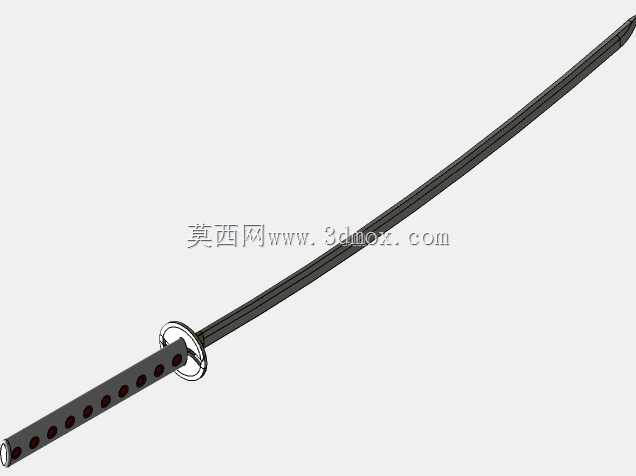

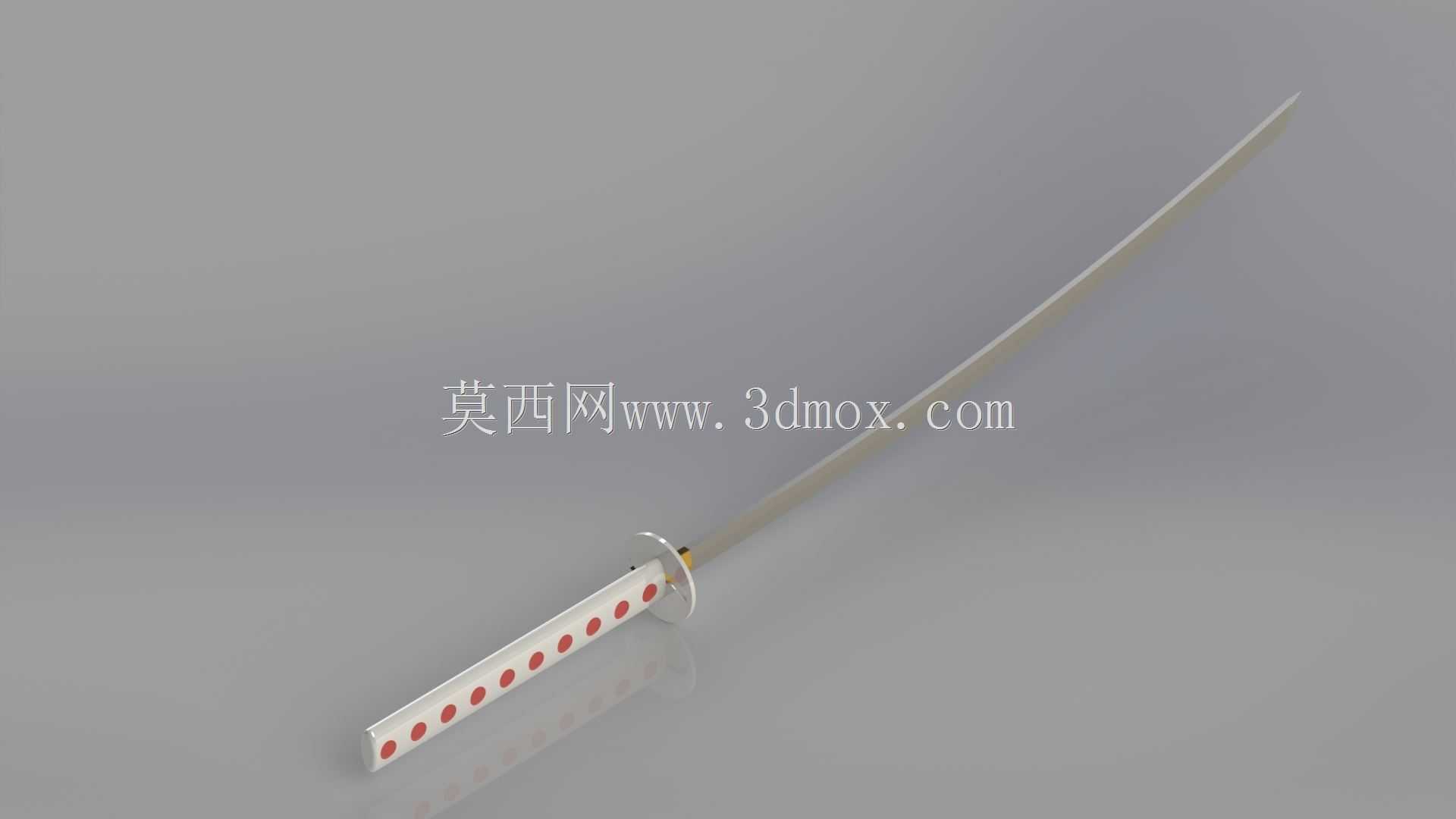

从结构设计角度拆解这款卡塔纳模型，首先要明确其核心应用场景集中在影视道具制作、文创周边开发、冷兵器结构教学以及传统工艺数字化复原领域，并非面向实战功能设计，因此建模过程中优先还原的是传统日式打刀的形制比例与装配逻辑，而非切削性能相关的刃口参数。设计初期先梳理传统卡塔纳的装配层级：从柄卷下的柄木、目贯、鎺、刀镡到刀身的反、栋、刃区，每一处结构都严格遵循传统打刀的尺寸比例逻辑，刀身的弯曲弧度控制在适配双手握持劈砍的合理区间，避免出现形制失真的过度弯曲或平直问题。外形尺寸方面，整体长度控制在常规打刀的100厘米左右，其中柄长占整体长度的四分之一，适配双手握持的发力间距，刀镡直径控制在8厘米左右，既满足格挡时的防护边界，也不会因尺寸过大影响握持转腕的灵活性，刀身厚度从栋区到刃口做均匀的渐变收窄，还原传统覆土烧刃后的截面形态，同时保证三维模型在后续3D打印或渲染时不会出现薄壁破面问题。安装边界的处理上，柄部与刀茎的配合采用过盈定位加目钉固定的结构逻辑，建模时预留了目钉的贯穿孔位，刀镡与鎺的配合面做了0.1毫米的装配间隙，避免实际装配时出现卡滞，柄卷的缠绕纹理采用螺旋扫掠建模，每一圈缠绕的重叠宽度保持一致，还原传统棉卷或丝卷的缠绕质感。功能特性层面，模型拆分了所有可独立拆卸的部件，包括柄头、目贯、刀镡、鎺、刀身、柄木，每个部件的配合面都做了贴合处理，既可以用于静态展示渲染，也可以导出拆分件用于3D打印制作实体道具，刀身表面的纹理做了分区处理，刃区的镜面质感与栋区的哑光质感分别赋予材质，方便后续渲染时调整材质参数。设计过程中特意规避了实战刀具的锋利刃口处理，刃口做了0.2毫米的圆角钝化，符合文创道具的安全规范，同时保留了传统卡塔纳的刃纹走向特征，通过曲面纹理映射还原烧刃后的刃线视觉效果。从结构合理性来看，整体配重参考传统打刀的重心位置，将重心控制在刀镡前方5厘米左右的位置，即使是打印制作的实体模型，握持时也能还原传统刀具的平衡感，不会出现头重脚轻或柄部过重的问题，刀鞘部分虽然在当前展示视角未完全呈现，但建模时同步预留了刀身与刀鞘的配合间隙，鞘口的鲤口结构也做了对应设计，保证整体结构的完整性。
