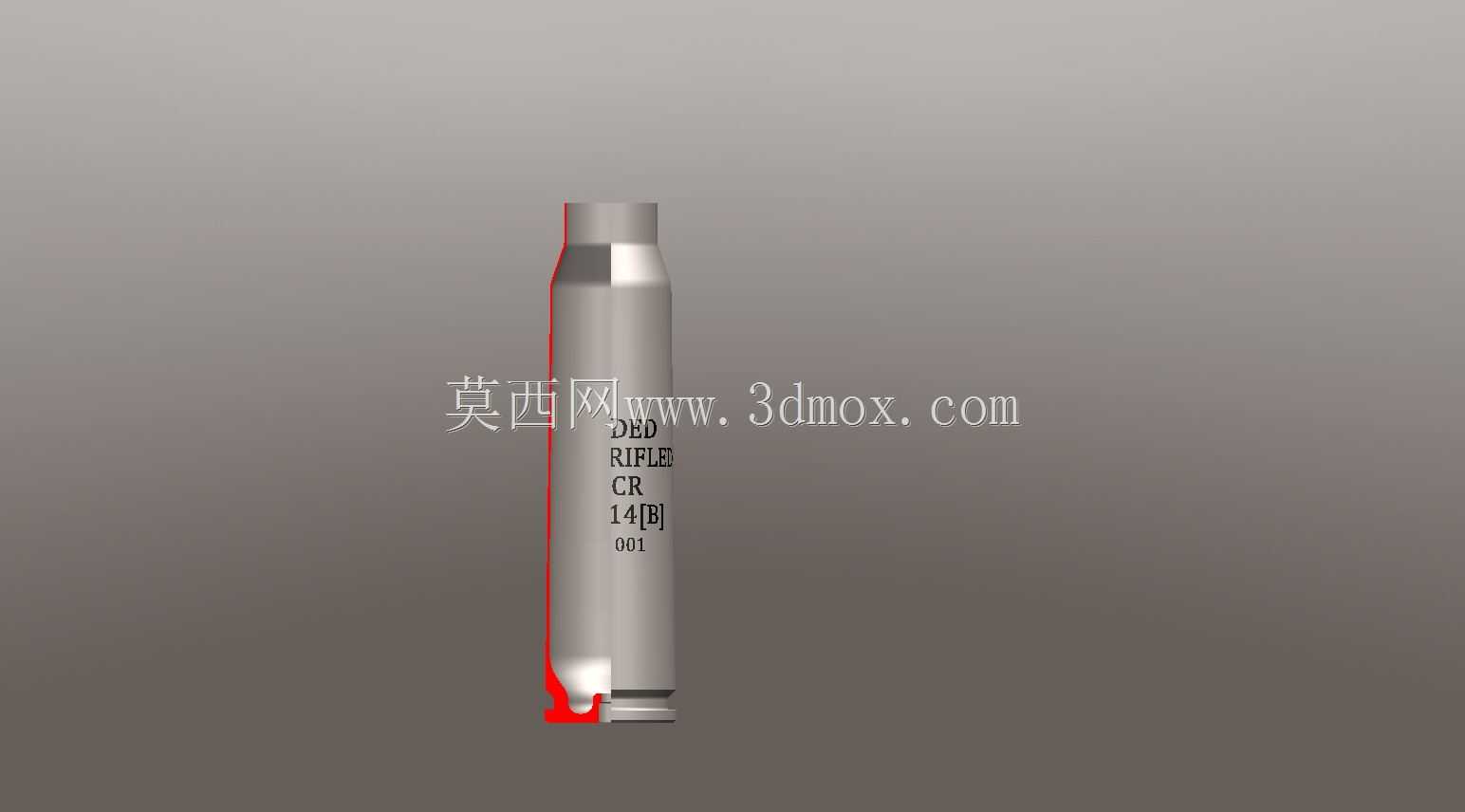

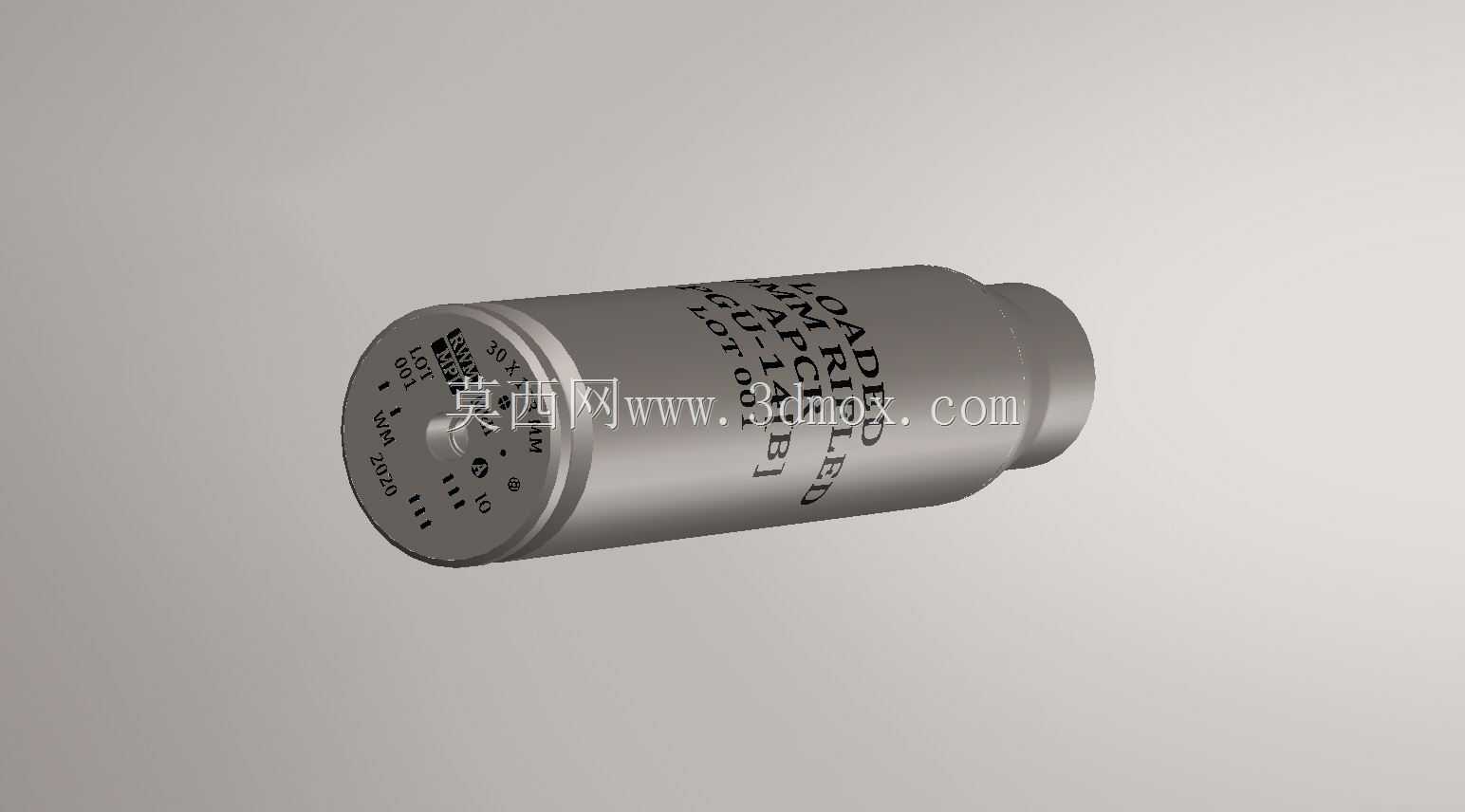

30mm北约制式航空机炮弹药高精度结构模型

该模型还原的30×173mm北约制式弹药，目前广泛列装于各型机载航炮、车载近防武器站以及舰载近程防御系统，作为GAU-8等主力小口径自动炮的配套弹药，承担对地装甲目标侵彻、空中目标拦截、近程反导防御等核心作战任务。建模过程中严格遵循北约弹药标准化协议的尺寸公差要求，弹体整体长度、弹壳外径、底缘定位尺寸、弹头弧形部曲率均完全匹配实装弹药的装配边界，可直接用于供弹机构运动仿真、炮膛闭锁结构干涉校验、弹药装填轨迹模拟等工程场景。模型完整还原了弹体表面的所有结构细节，包括弹壳底部的底火安装台、抽壳钩定位槽、弹体表面的装填标识压印、弹头与弹壳的压合收口结构，甚至弹壳表面的硬度基准标记、批次标识刻印位置都完全参照实弹测绘数据制作，没有做任何简化处理，能够满足高精度结构展示、机构运动仿真的细节要求。从设计逻辑上，建模时优先保证了装配基准的准确性，以弹壳底缘平面作为轴向定位基准，以弹壳圆柱面作为径向定位基准，所有特征的尺寸链均从该基准出发推导，确保模型导入供弹、闭锁相关的装配体时，不会出现定位偏差、配合干涉的问题。弹体头部的穿甲弹芯结构、弹尾的曳光管安装腔也做了内部结构还原，可用于弹药毁伤原理演示、内部装药结构展示等教学场景。针对不同仿真场景的需求，模型的特征分层做了优化，外表面的刻印标识作为独立特征存在，可根据仿真需求快速隐藏或保留，不会影响整体结构的几何完整性；弹体各部件的配合面均做了公差匹配处理，弹壳与弹头的压合段、底火与弹壳底台的配合段均保留了合理的过盈配合间隙，完全符合实弹的装配工艺逻辑。在供弹机构仿真场景中，该模型可直接替代简化弹药模型，模拟弹体在弹链中的定位状态、进弹过程中与受弹器的接触轨迹、推弹入膛时与炮膛坡膛的导向配合，能够精准还原实弹供弹过程中的所有运动干涉风险点，为供弹机构的结构优化提供准确的几何参考。
