螺旋式垂直散装货物输送设备结构

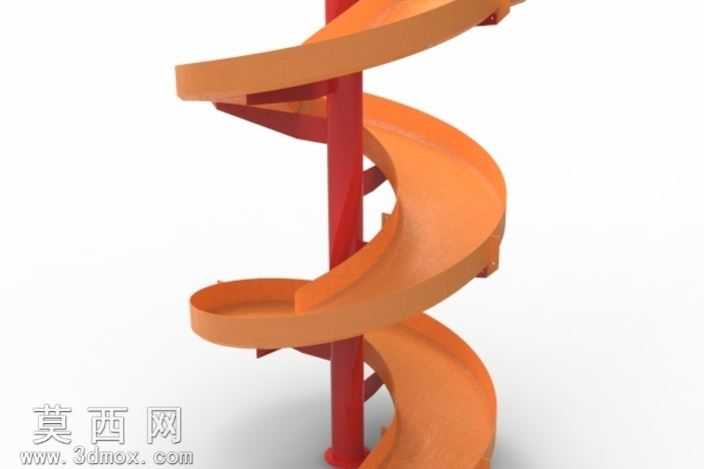

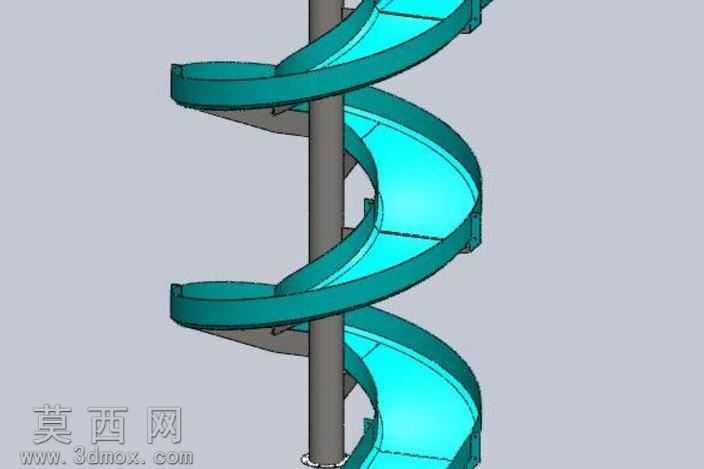

本作品为螺旋式垂直输送机三维建模作品，整体采用中心立柱支撑螺旋滑道的结构形式，建模过程中首先确定中心支撑立柱的轴向基准，以等距螺旋线作为滑道的路径引导线，通过扫掠特征生成连续顺滑的螺旋槽道主体，保证槽道整体曲率过渡均匀，无突兀折角，满足散装货物依靠重力沿滑道自然下滑的运动需求。建模时对滑道的侧壁高度做了针对性参数设置，侧壁高度匹配常规散货的堆放高度，避免输送过程中货物从侧边滑落，同时在滑道的外侧边缘做了微小的翻边加厚处理，提升结构刚性的同时进一步强化防掉落防护效果。中心立柱采用等截面圆柱结构，与每一圈螺旋滑道的内侧边缘做完全贴合的布尔合并处理，在滑道与立柱的连接位置添加了三角加强筋特征，分散滑道承载货物时的应力，避免长期承重出现连接位置开裂变形的问题。材质渲染阶段，螺旋滑道主体采用醒目的橙色工程塑料质感材质，模拟实际设备中常用的高分子耐磨滑道材质，表面设置轻微的磨砂粗糙度，还原工程塑料的真实视觉质感，同时降低滑道表面的视觉反光度，清晰展现螺旋结构的层叠关系；中心支撑立柱采用正红色金属烤漆材质，表面带有均匀的高光反射效果，凸显金属立柱的结构强度，与橙色滑道形成鲜明的色彩区分，让整体结构层次一目了然。设计思路上，该垂直输送机无需额外配置动力输送组件，完全依靠货物自身重力沿螺旋滑道下滑实现垂直方向的物料转运，整体结构无复杂传动部件，建模时省略了冗余的外置驱动结构，重点突出螺旋滑道的顺滑曲面特征与中心支撑的稳定结构，每一圈螺旋的螺距参数经过合理推演，保证货物下滑速度处于合理区间，既不会因螺距过大导致下滑速度过快出现货物磕碰损坏，也不会因螺距过小导致输送效率不足，同时滑道的槽宽参数适配常规散货的外形尺寸，可满足多数袋装、箱装及零散颗粒状货物的垂直转运需求，整体模型结构完整，曲面顺滑无破面，各部件连接关系清晰，可直观展现螺旋垂直输送机的核心工作结构与设计逻辑。
