UGV多传感集成光电探测瞄准装置

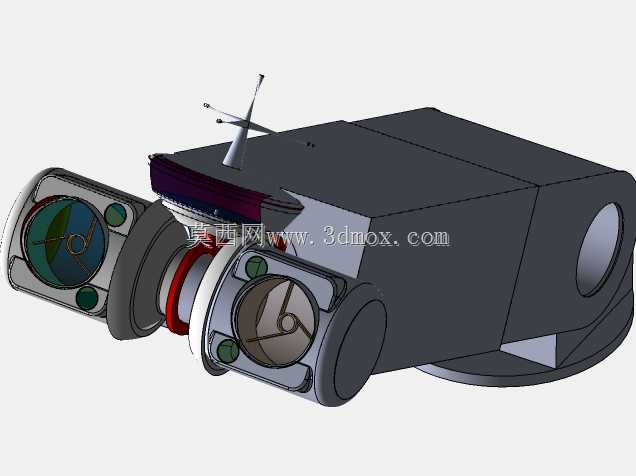

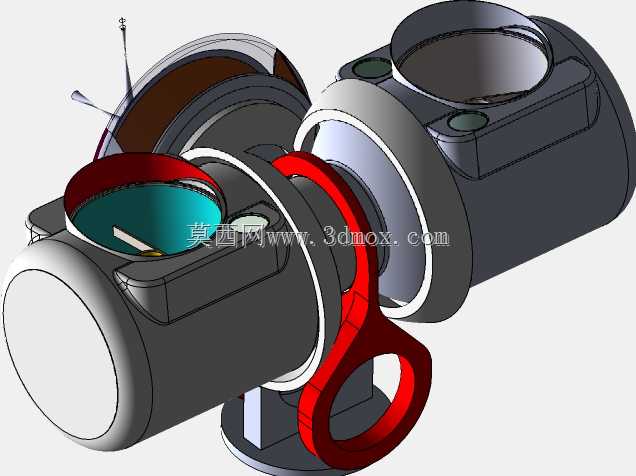

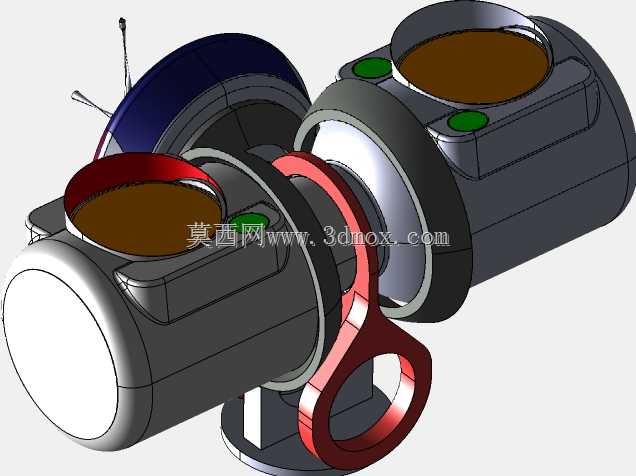

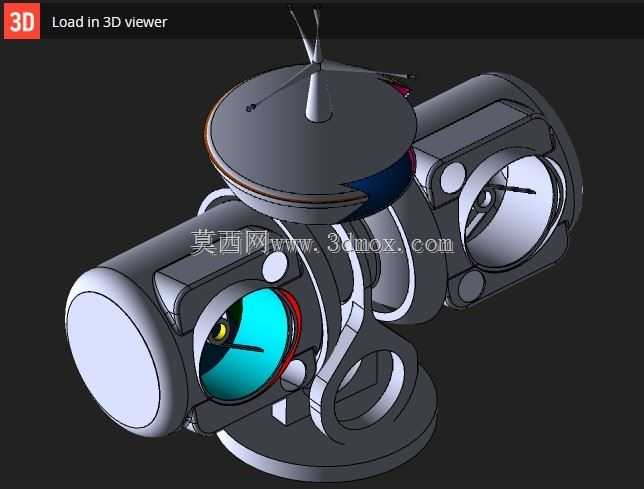

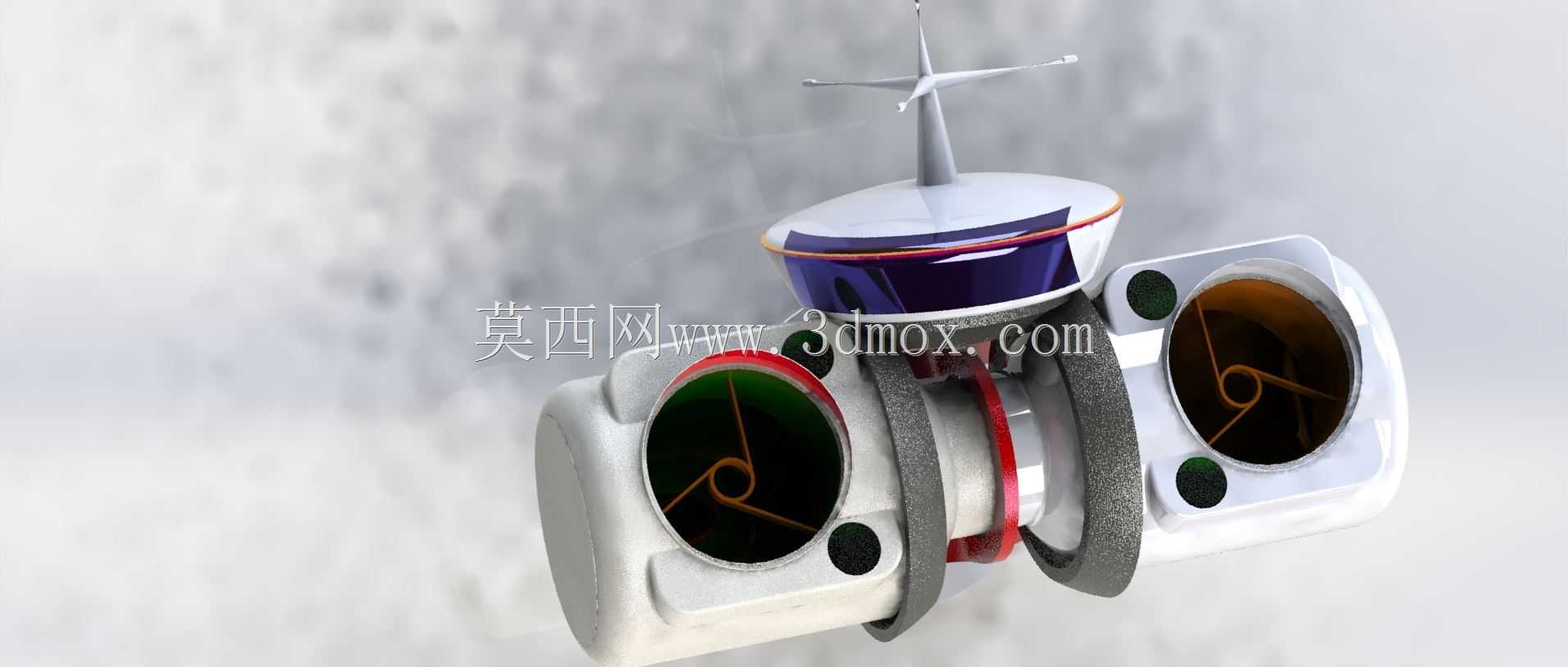

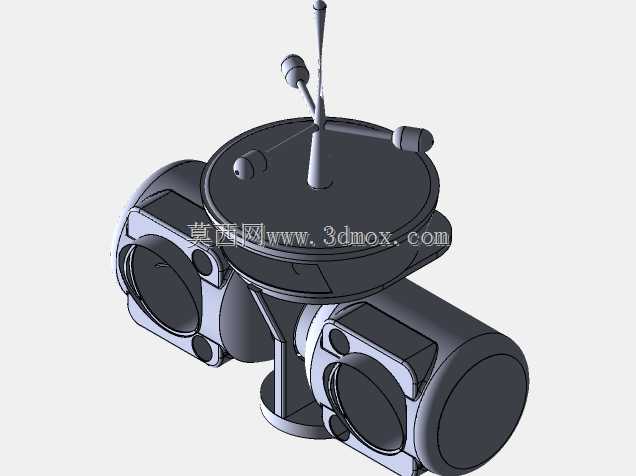

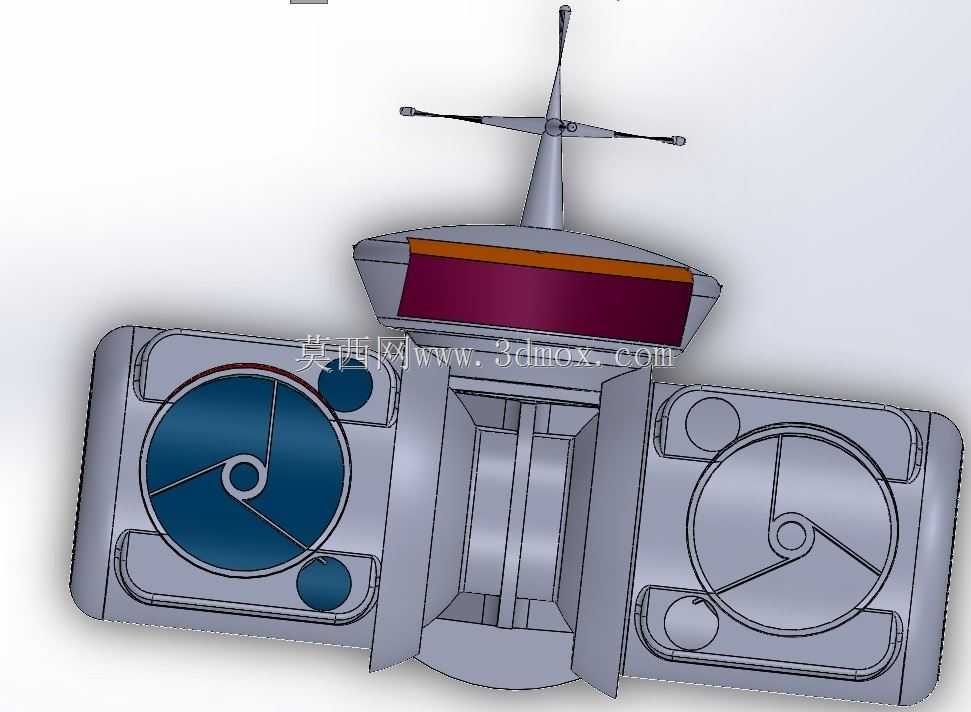

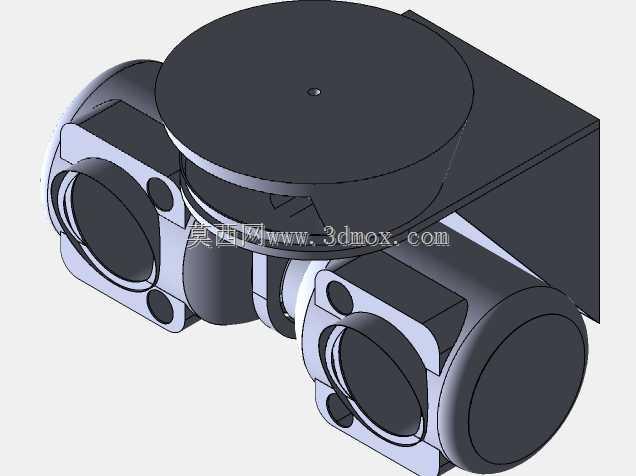

这款集成化光电探测装置，主要适配无人地面作战平台的观瞄系统升级需求，可在复杂野外地形、城市巷战等多场景下完成多维度环境感知与目标锁定任务。装置将光电成像、声波传感、激光测距、激光指示、望远观测等功能模块整合在同一壳体内，无需额外搭载多套独立观瞄设备，可有效压缩无人平台顶部的安装空间，降低整体负载重量。从结构设计来看，主体采用对称式双筒布局，两侧筒身分别集成不同波段的光学成像通道，中间连接段预留了声波传感模块的安装腔体，顶部设置可开合的遮阳防尘罩，可在强光、沙尘环境下为光学镜头提供物理防护，避免镜面污损影响成像精度。装置底部设置标准化的快装连接基座，可直接匹配主流UGV平台的观瞄云台安装接口，基座与主体之间预留了走线空腔，可容纳电源、信号传输线缆，避免线缆外露在行进过程中被剐蹭损坏。设计阶段针对户外使用场景做了针对性优化，所有光学镜片边缘都设置了密封胶圈安装槽，可配合壳体接缝处的密封结构实现IP65级防护，满足雨天、扬尘环境下的连续作业需求。筒身外侧设置的多组环形加强筋，既可以提升壳体的抗冲击性能，在平台行进产生剧烈振动时避免壳体形变影响光轴校准精度，也可以作为辅助握持结构，方便设备拆装时的搬运操作。前端的激光发射与接收窗口采用内凹式设计，窗口外侧加装高透硬质保护镜片，可避免行进过程中飞溅的碎石直接击打核心光学元件。目镜端设置了可调节的视度补偿环，可适配不同调试人员的观测习惯，在设备出厂校准、现场维护时无需额外加装辅助观测设备即可完成光轴对位。装置整体的重心落在底部安装基座的中心位置，搭配云台使用时可降低转动惯量，提升云台跟踪动态目标时的响应速度，不会因为重心偏移导致云台步进电机负载过大出现跟踪滞后的问题。各功能模块之间采用隔仓式布局，激光测距模块的高压驱动单元与成像传感单元之间设置金属屏蔽隔板，可避免电路工作时产生的电磁串扰影响成像信号的传输稳定性，保障复杂电磁环境下的探测数据准确。
