坦克炮塔配套传感瞄准装置结构设计

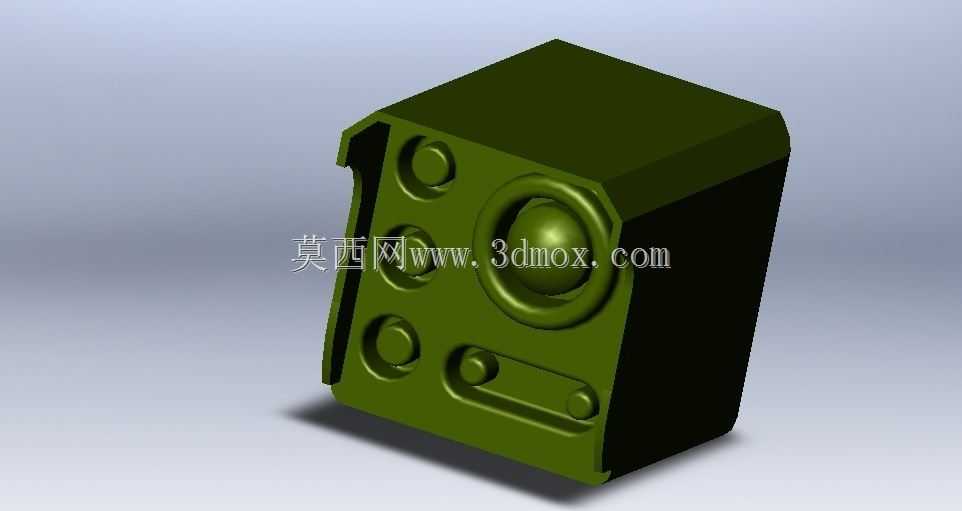

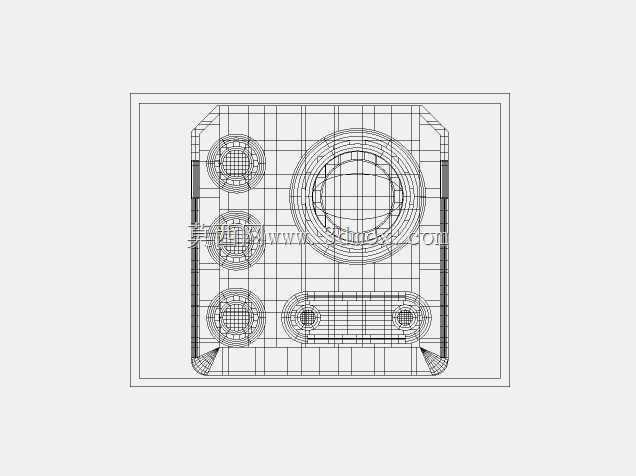

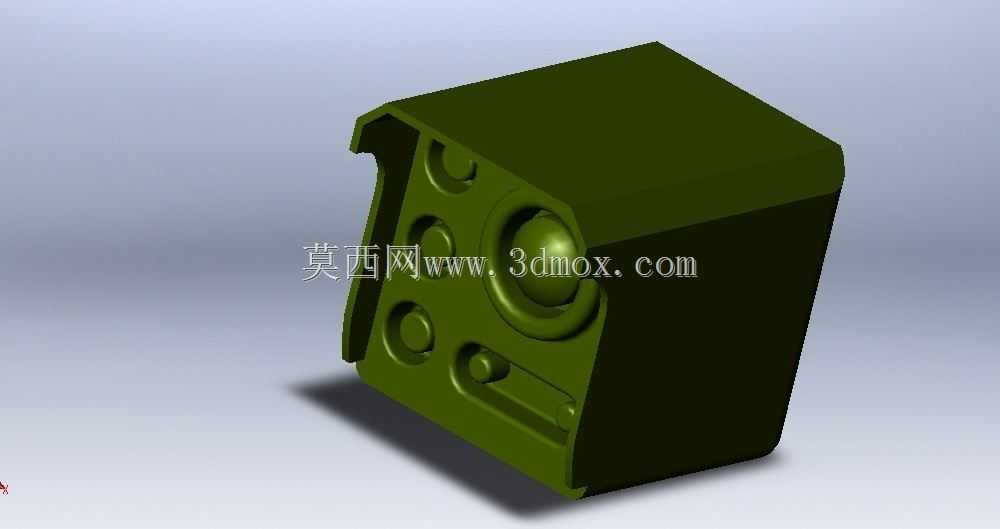

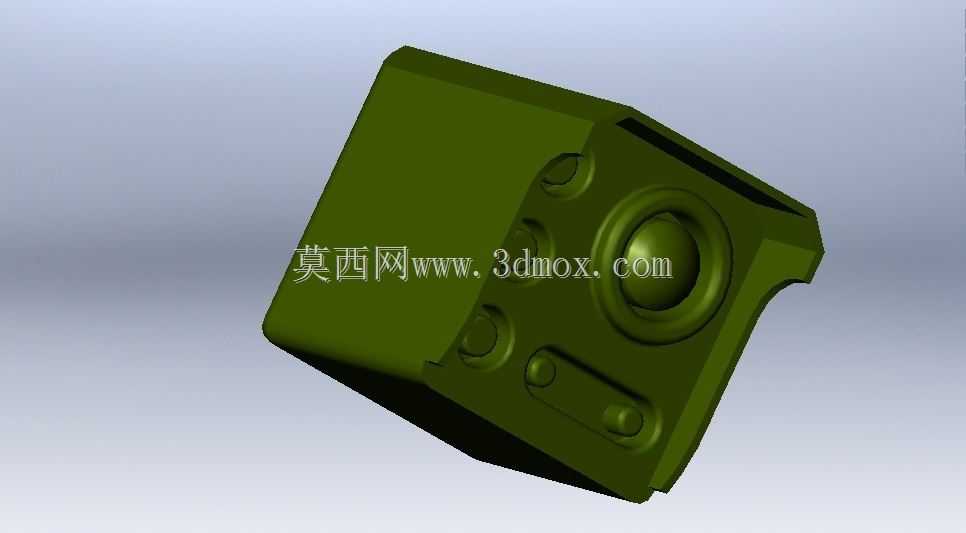

这款瞄准装置主要适配现役主力坦克炮塔的观瞄系统升级与配套装配，在实际作战场景中承担目标方位捕捉、弹道参数校准、射击前置量测算的核心功能，是坦克火控系统前端的核心感知部件，直接决定行进间射击、动对动打击的命中精度。从结构设计逻辑来看，整体采用一体化铸造成型的壳体结构，外部做了军规级的哑光硬质氧化处理，既可以降低野外环境下的光学特征暴露概率，也能抵御炮弹破片冲击、沙尘侵入、高低温交变带来的结构形变，壳体边角全部做了R3-R5的圆弧过渡处理，避免应力集中在装配或受冲击时出现开裂。正面的球形凸起是主光学瞄准通道的防护外罩，采用高硬度防弹光学玻璃封装，周边分布的四个圆形沉台分别集成了激光测距发射端、红外夜视传感端、横风传感器校准端、环境光感应端，下方的长条形凹槽是快装定位槽，和炮塔基座上的定位销配合时，可以实现无调整快速装配，装配公差控制在0.02mm以内，不需要额外做光学校准就能直接接入火控系统。安装边界上，整体壳体的长宽尺寸控制在120mm*100mm范围内，突出炮塔安装面的高度不超过85mm，不会和炮塔上的并列机枪、烟幕弹发射器产生运动干涉，后部预留的航插接口采用防误插矩形设计，和炮塔内部火控总线的连接只需要对准卡扣推入即可完成锁紧，不需要额外拧接固定螺丝，战场抢修更换时可以在1分钟内完成拆装。设计过程中特意将所有传感元件的安装基准面和壳体的安装底面做了共面处理，避免多层装配带来的累积误差，内部的电路板安装槽预留了2mm的灌封间隙，装配完成后填充导热硅橡胶，既可以缓冲车辆行进时的持续振动，也能将元件工作产生的热量均匀传导到壳体上散出，不需要额外加装散热结构就能满足-40℃到60℃的工作环境要求。侧面的卡扣结构是和炮塔防护盖板的配合位，平时盖板闭合时可以完全覆盖整个瞄准装置正面，避免行军过程中碎石、树枝刮花光学外罩，作战时盖板在0.2秒内即可向下翻开，不会遮挡瞄准视野。
