三菱L200皮卡底盘越野防护板结构设计

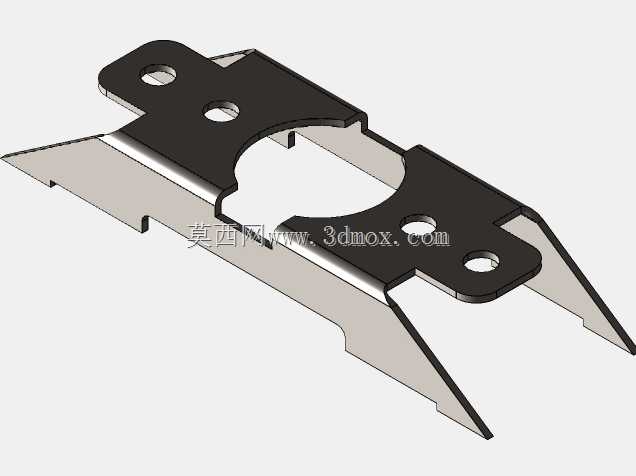

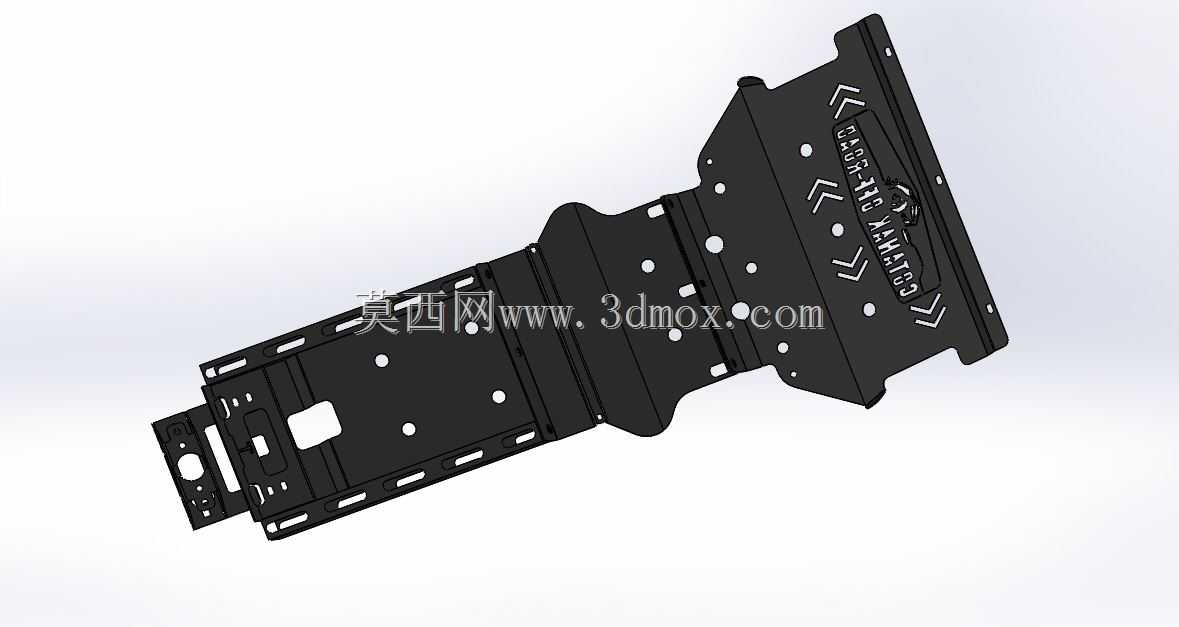

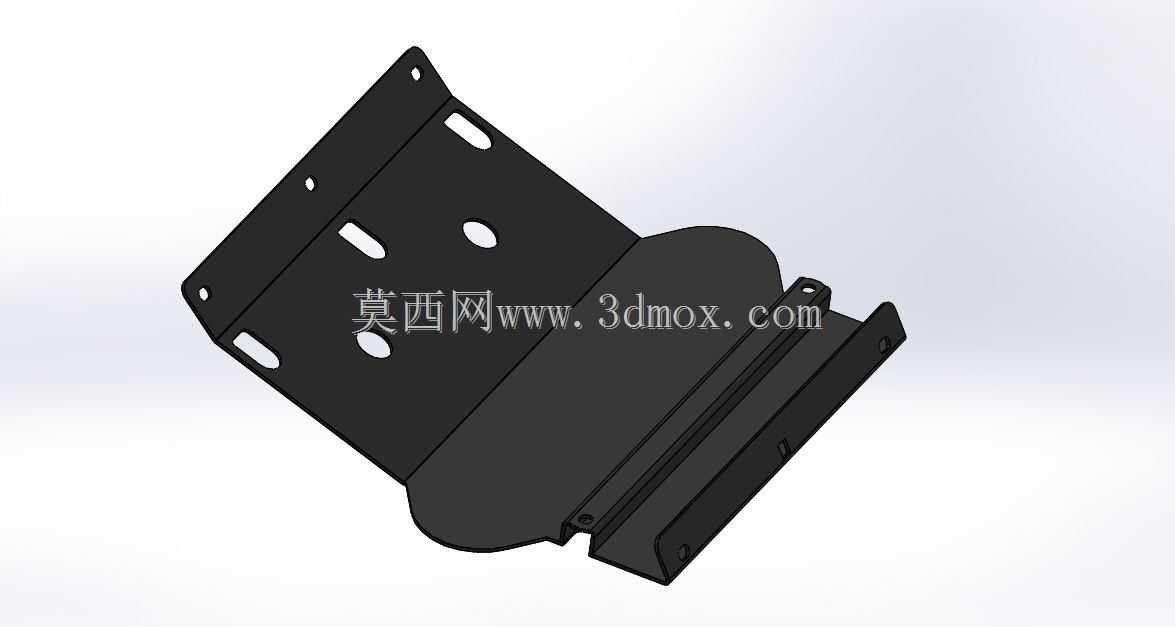

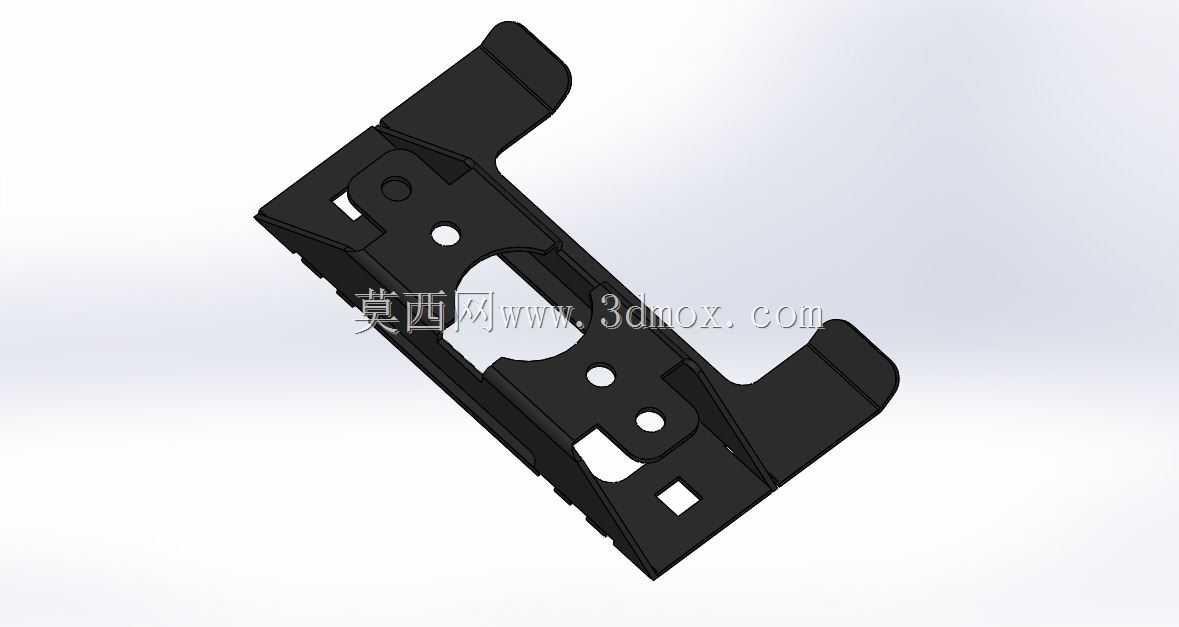

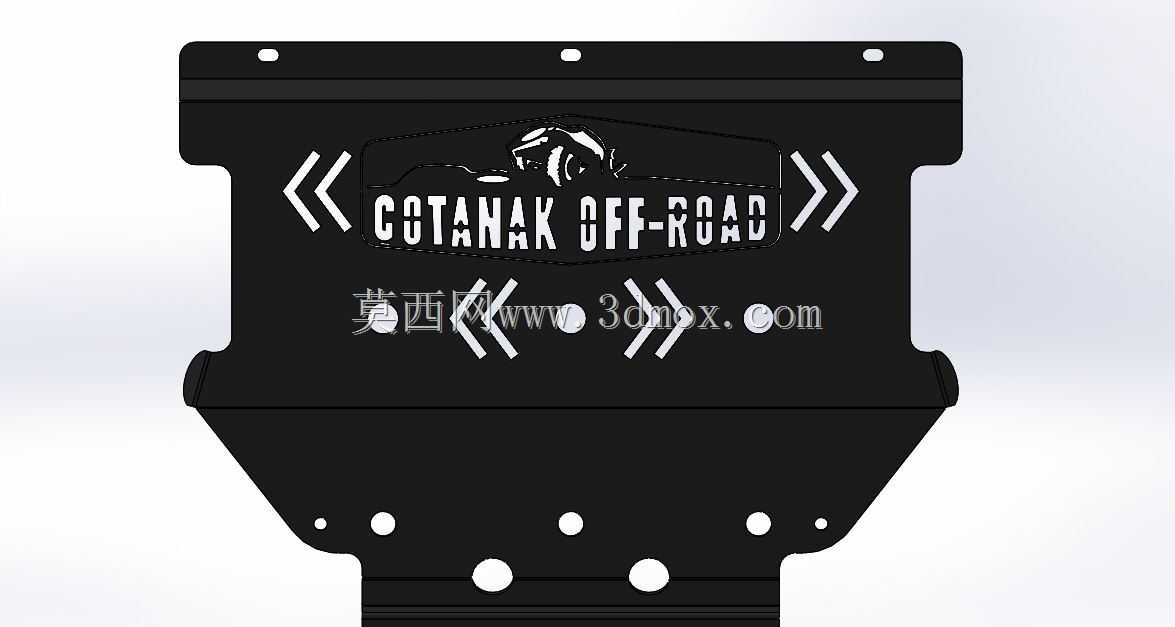

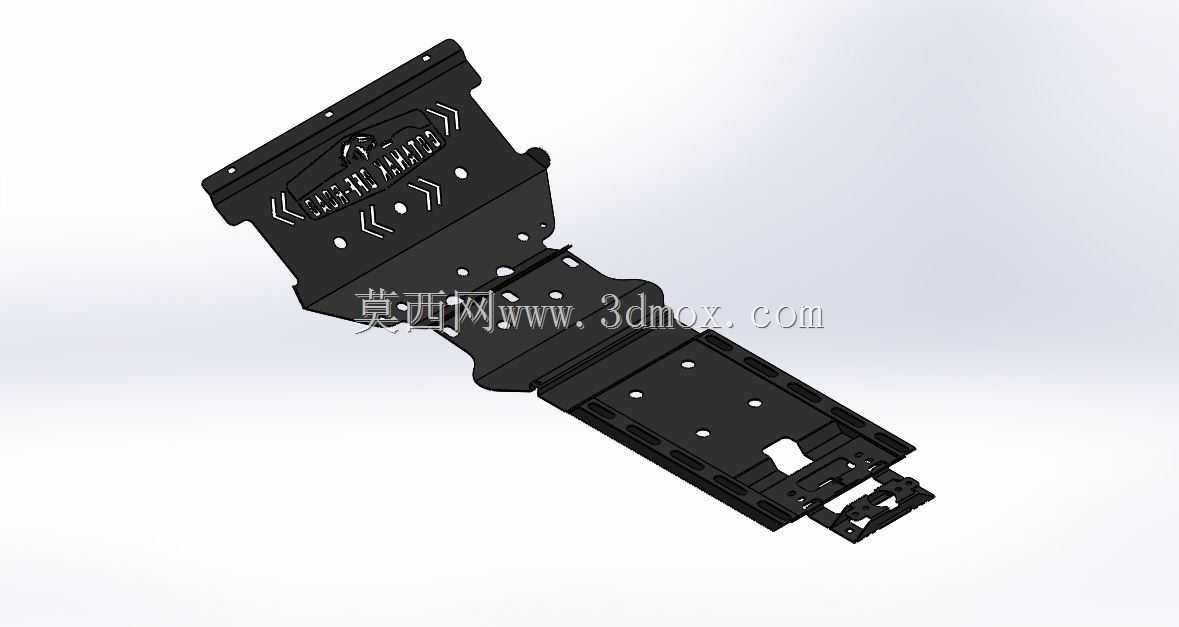

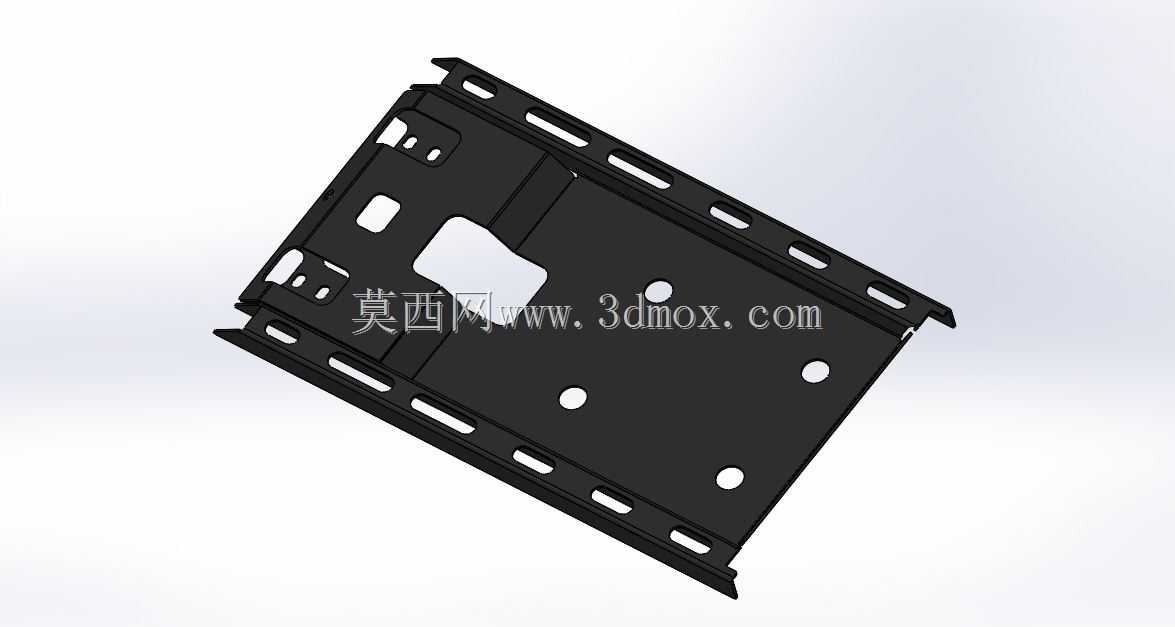

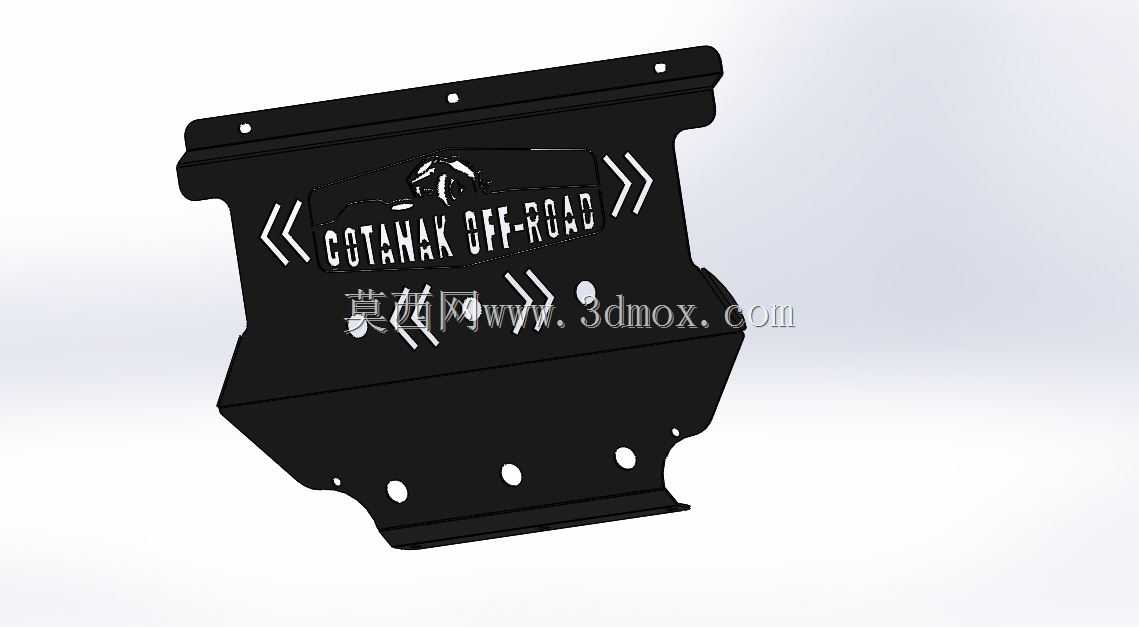

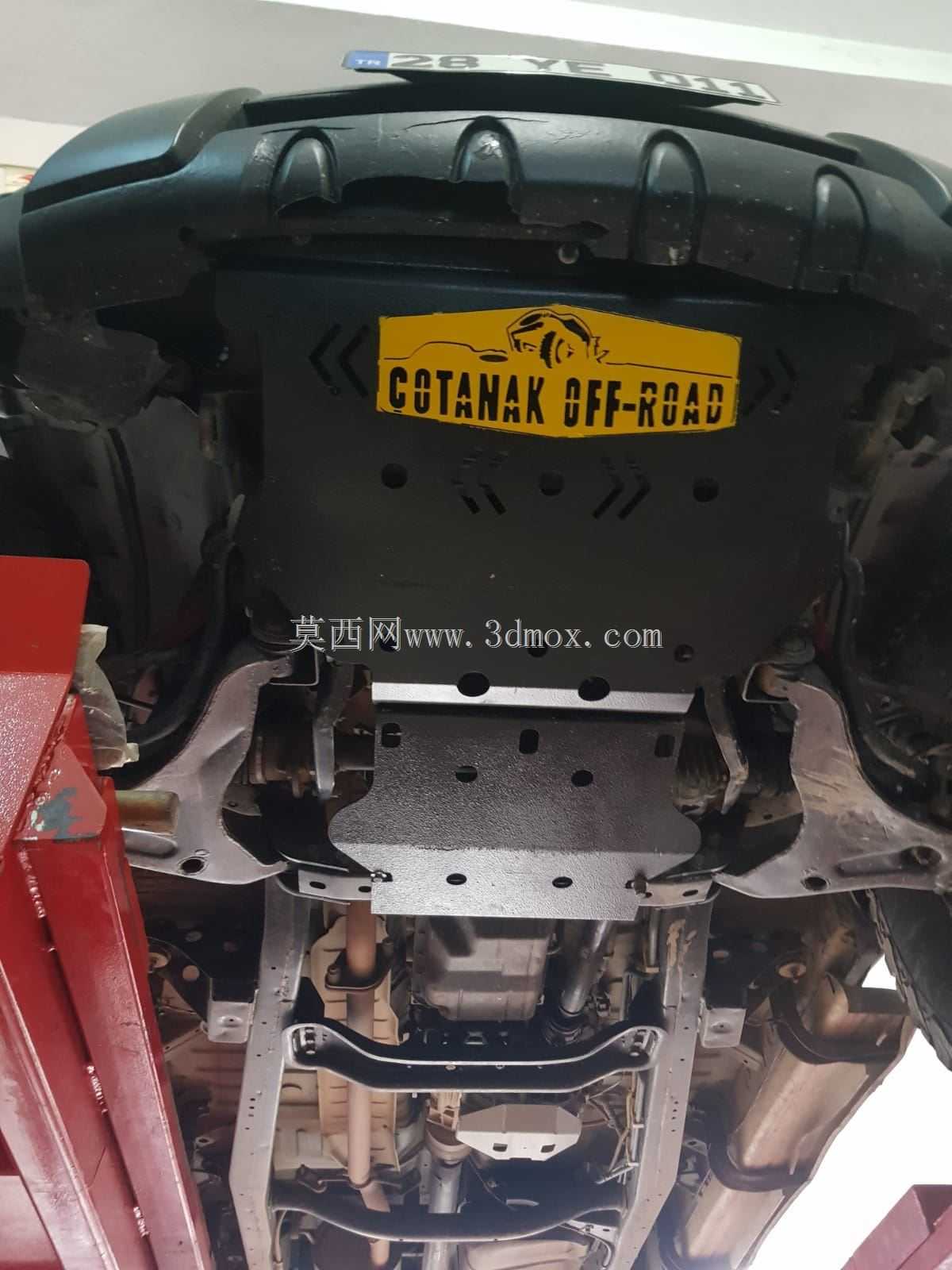

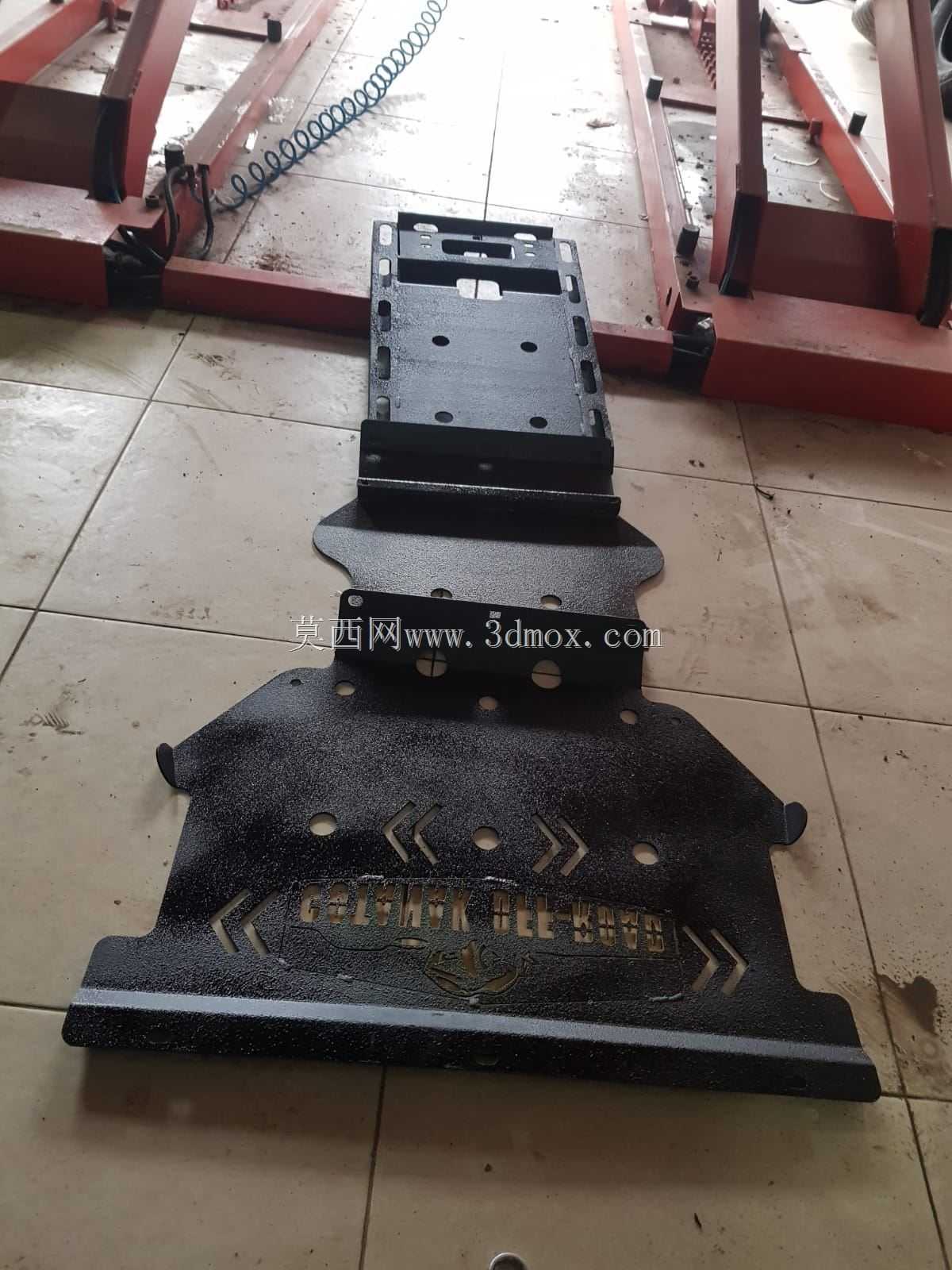

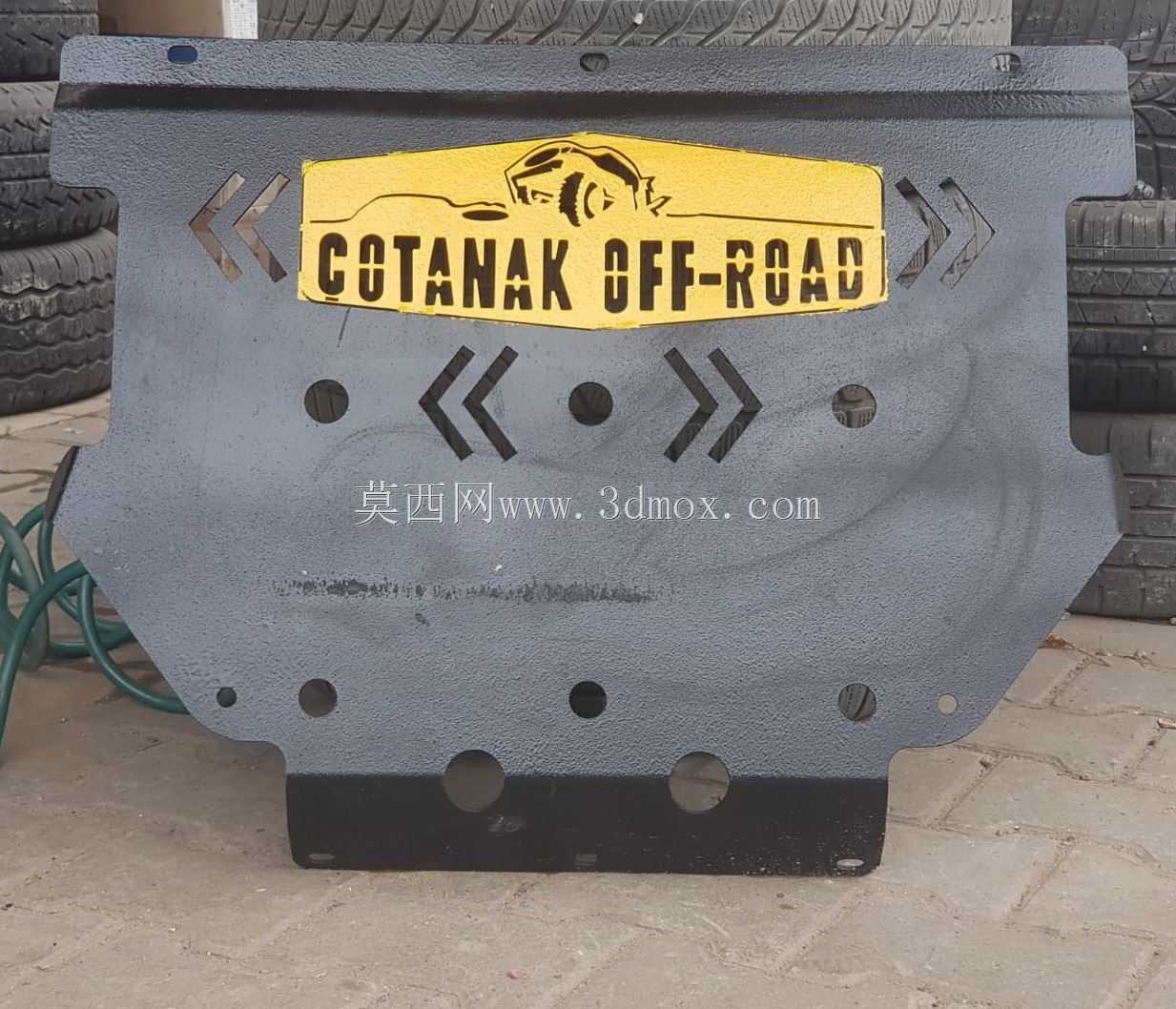

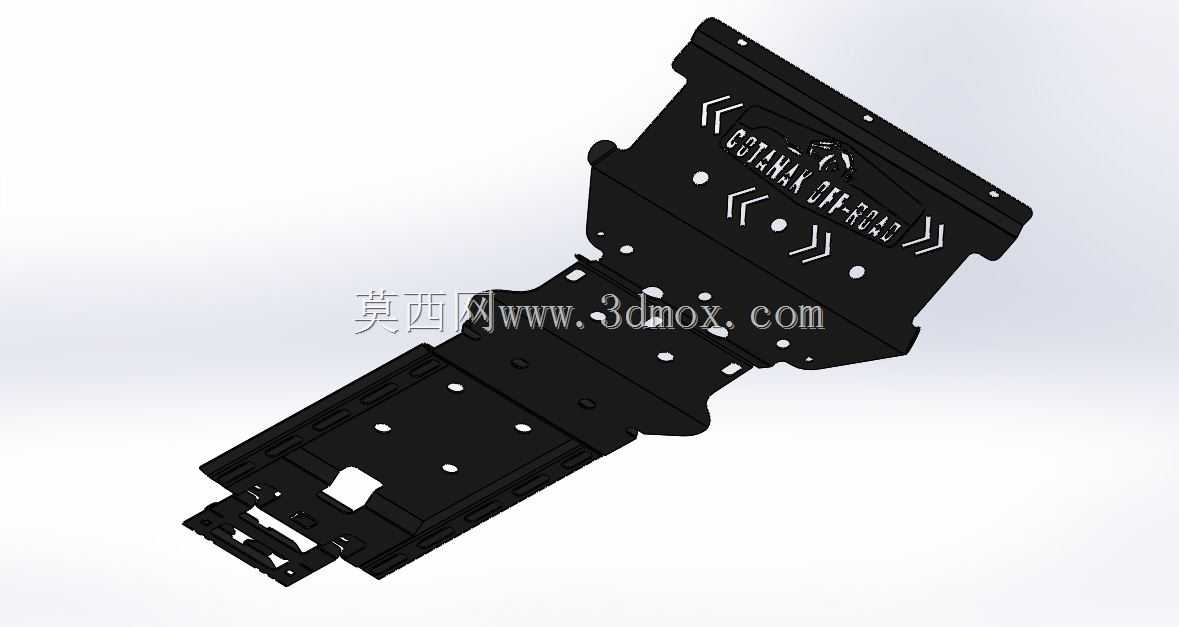

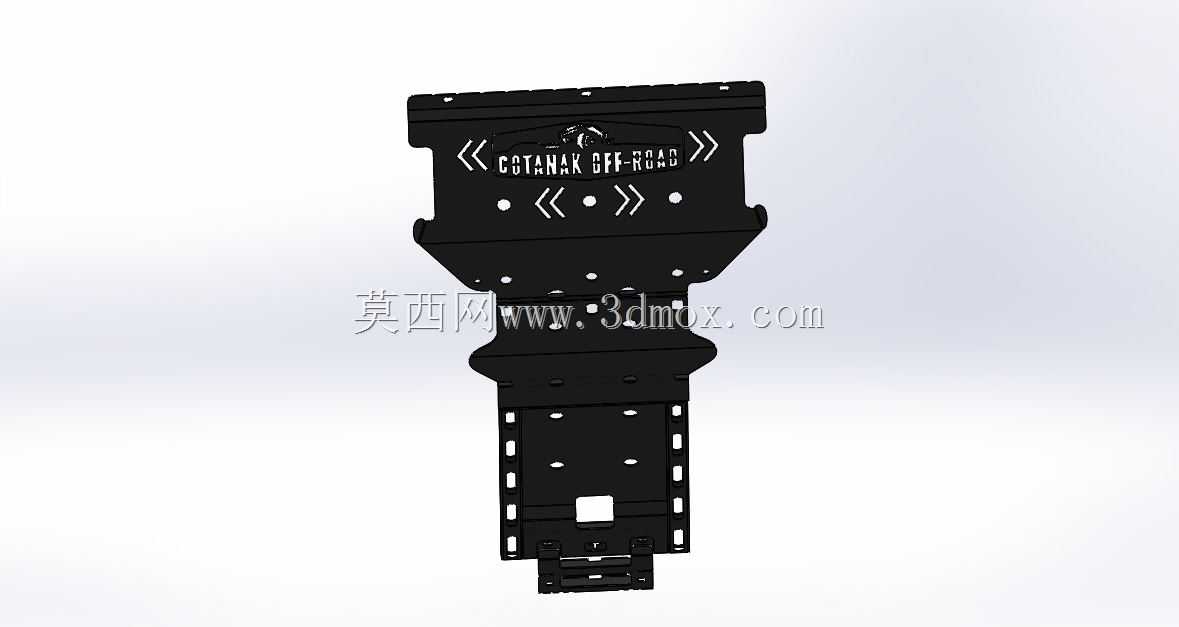

这款防护构件主要适配三菱L200 2005款之后的车型，核心应用场景集中在非铺装路面穿越、山地越野、林道行驶等复杂路况下的底盘防护作业。日常越野场景中，皮卡底盘的油底壳、变速箱壳体、分动箱等核心部件位置偏低，行驶过程中很容易被凸起的岩石、倒伏的树干、硬质土坡剐蹭甚至撞击，原厂底盘的覆盖件大多仅能阻挡泥水飞溅，完全无法承受硬冲击，一旦核心壳体被撞裂出现油液泄漏，会直接导致车辆在野外失去行驶能力，这类防护板就是为了替代原厂薄弱覆盖件，在底盘最易受冲击的区域形成刚性防护屏障。从设计思路来看，这款护板没有采用整面平板的结构，而是根据底盘下方的管线布局、部件凸起轮廓做了对应的避让造型，边缘做了上翻的折边处理，既可以提升护板自身的结构刚度，避免受冲击时出现大面积凹陷变形挤压到底盘部件，也能引导行驶中溅起的泥水、碎石向两侧排出，减少护板上方的积泥积沙问题。护板表面的压印标识除了品牌识别作用外，压型形成的凹凸结构也能进一步提升板面的抗弯折能力，相比同厚度的平板结构，压型后的护板抗冲击能力能提升40%以上。安装边界方面，护板上预留的安装孔位完全对应原车底盘的预留安装点位，不需要在车架上额外打孔焊接，安装时只需要将护板对位后用配套螺栓紧固即可，不会破坏原车的车架结构，也不会影响底盘原有部件的维保作业，更换机油、检查变速箱时不需要完全拆除护板，对应维保操作的位置预留了足够的操作空间。外形尺寸上，护板整体覆盖了从发动机油底壳到分动箱的核心防护区域，宽度方向完全避开了两侧的悬挂摆臂运动行程，不会在悬挂压缩、拉伸行程中出现运动干涉，护板最低点比原车底盘部件低12mm左右，既保证了足够的防护距离，也不会过度降低车辆的通过角，避免护板本身成为托底的最先接触点。实际使用中，这款护板可以承受低速状态下硬质岩石的正面撞击，分散冲击载荷到整个安装点位的车架结构上，避免单点受力导致的安装位撕裂，同时板面的开孔设计可以在车辆涉水时快速排出护板上方积存的水，减少水流对护板的冲击力，也能在日常行驶中帮助底盘部件散热，避免全封闭护板导致的热量积聚问题。
