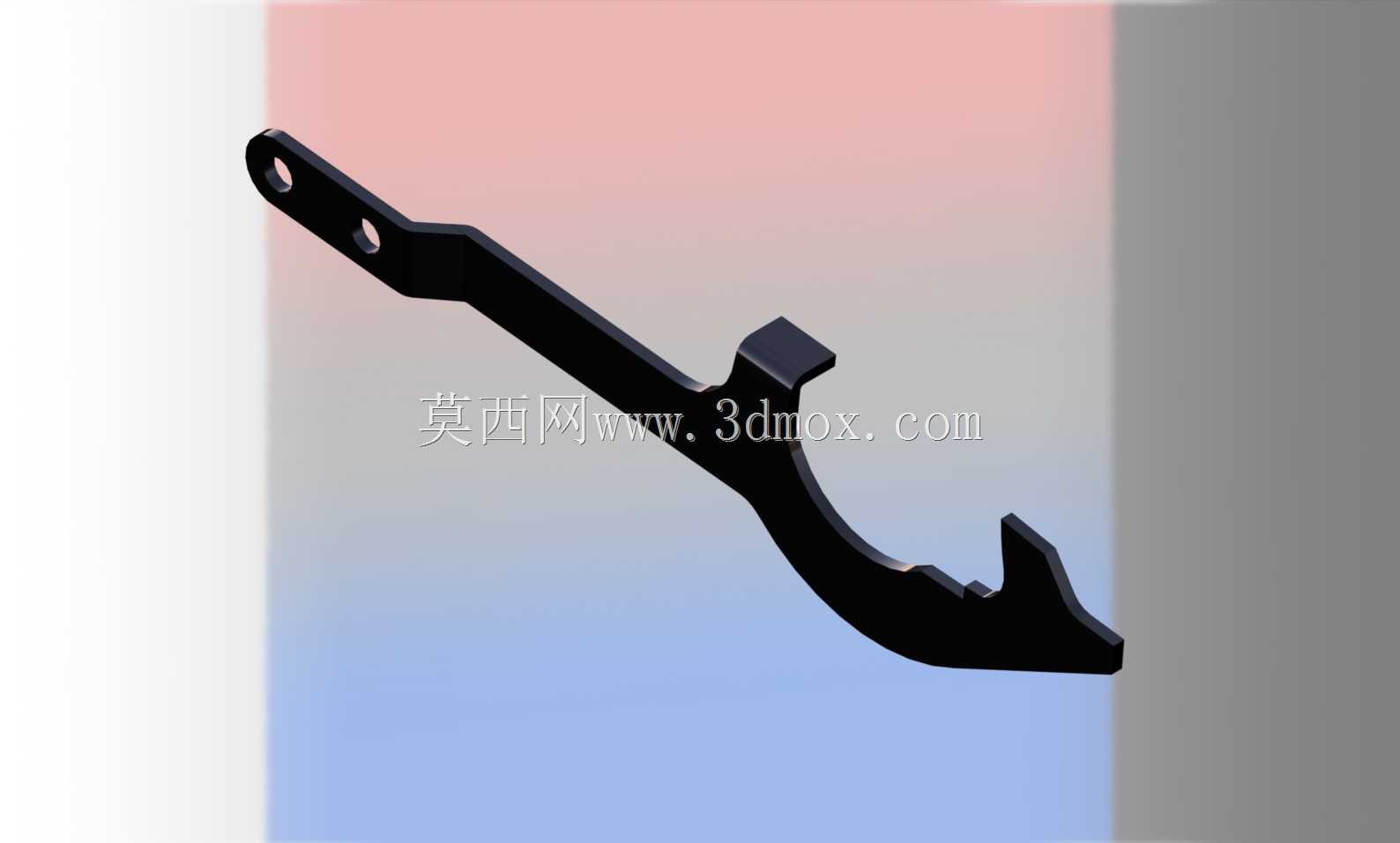

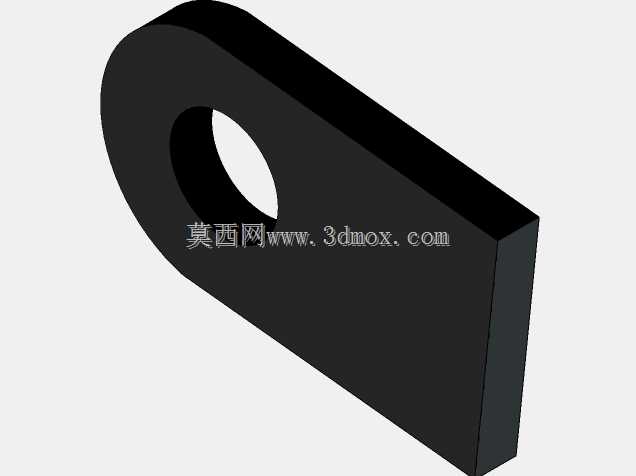

CZ52枪械触发杆结构件三维数模

该零件作为轻武器击发机构的核心传动构件，主要应用于手枪击发动作的力传递与行程控制环节，在整套发射机构中承担扳机输入力到阻铁释放动作的衔接作用，直接决定击发行程的手感、扳机力的传递效率以及击发动作的可靠性。从结构设计来看，零件整体采用长条形悬臂式布局，一端设置两个同轴安装孔，用于与发射机座的固定销轴配合，实现零件的摆动铰接，孔位的同轴度公差控制在0.02mm以内，避免铰接处出现卡滞或旷量，保证动作传递的一致性。杆身采用变截面设计，在受力较小的中段做减薄处理，在与阻铁、扳机连杆配合的接触位置做局部加厚与淬火硬化处理，硬度达到HRC40-45，兼顾零件整体轻量化与接触位置的耐磨性能，避免长期使用后出现接触位磨损导致的击发行程漂移。零件末端的钩状结构是核心功能位，钩头的咬合角度经过反复校核，既保证待击状态下与阻铁的可靠挂接，不会受日常携行的振动影响出现意外滑脱，又能在扳机行程到位时顺畅脱开，不会出现挂接过死导致的扳机力陡增、击发滞后问题。安装边界方面，零件的摆动平面与发射机座的安装平面平行度公差要求0.03mm，铰接孔中心到钩头咬合面的距离公差控制在0.05mm以内，保证与周边扳机簧、阻铁、不到位保险等零件的运动间隙维持在0.1-0.2mm区间，既不会因间隙过小出现运动干涉，也不会因间隙过大导致动作传递虚位过大。设计过程中针对零件的受力工况做了静力学仿真，在扳机施加最大额定操作力时，杆身最大变形量不超过0.08mm，最大应力集中位置出现在钩头根部，应力值远低于材料的屈服强度，满足全寿命周期内的使用强度要求。零件的外形轮廓全部采用平滑圆弧过渡，没有尖锐棱角，避免装配过程中划伤操作人员或割裂周边的弹簧、密封件，同时也减少热处理过程中的应力集中风险，降低零件淬火开裂的概率。
