全向移动麦克姆轮结构设计

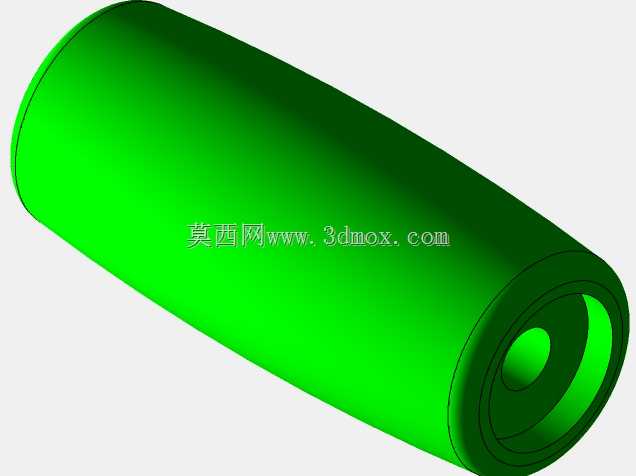

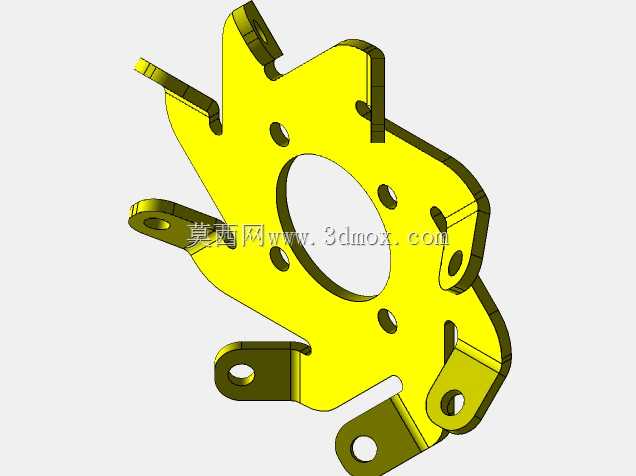

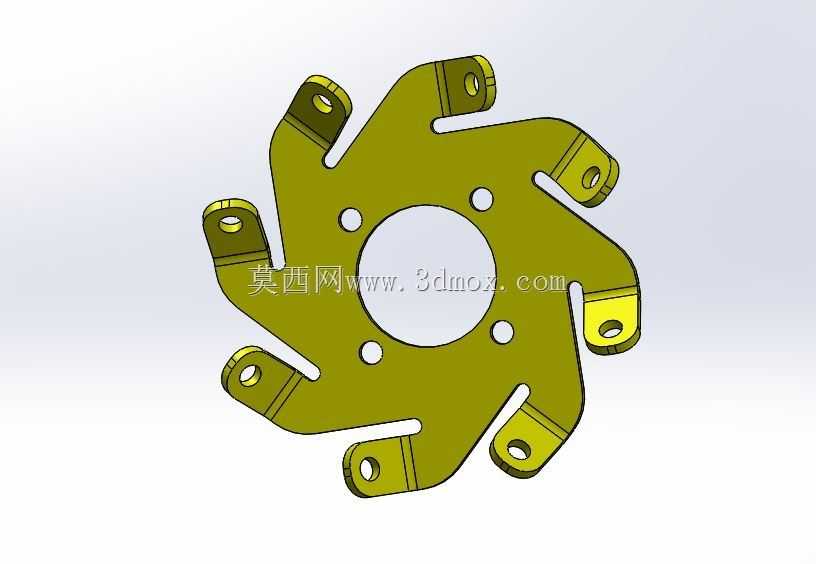

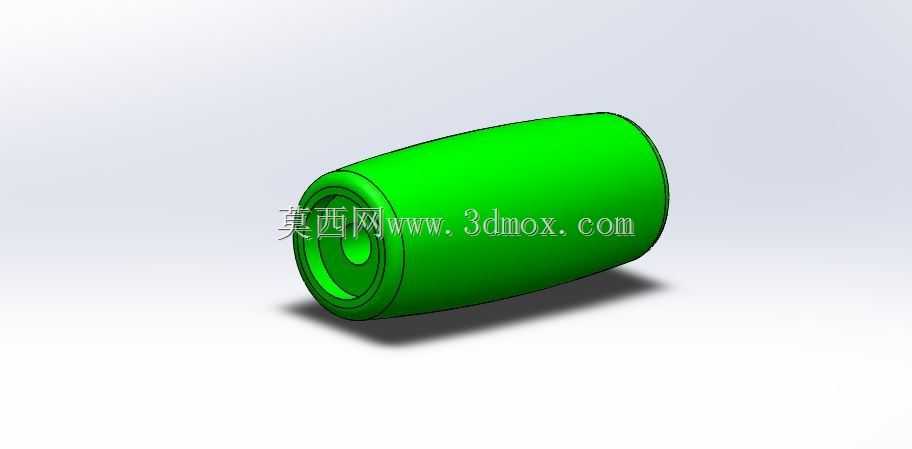

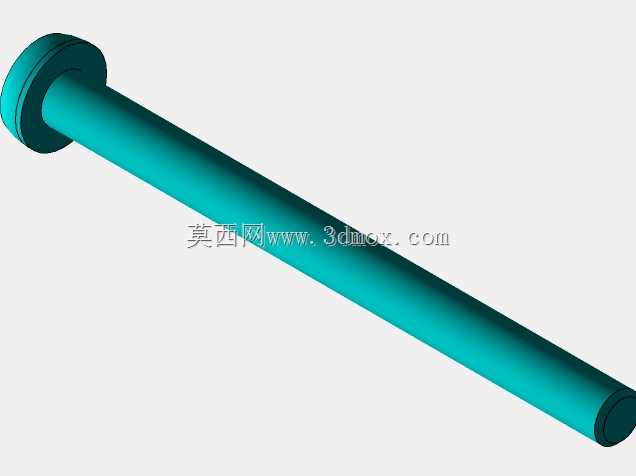

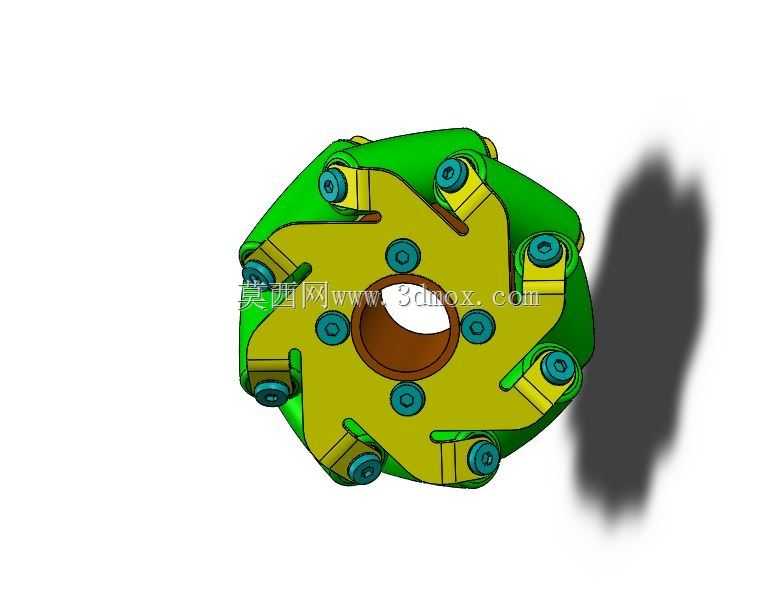

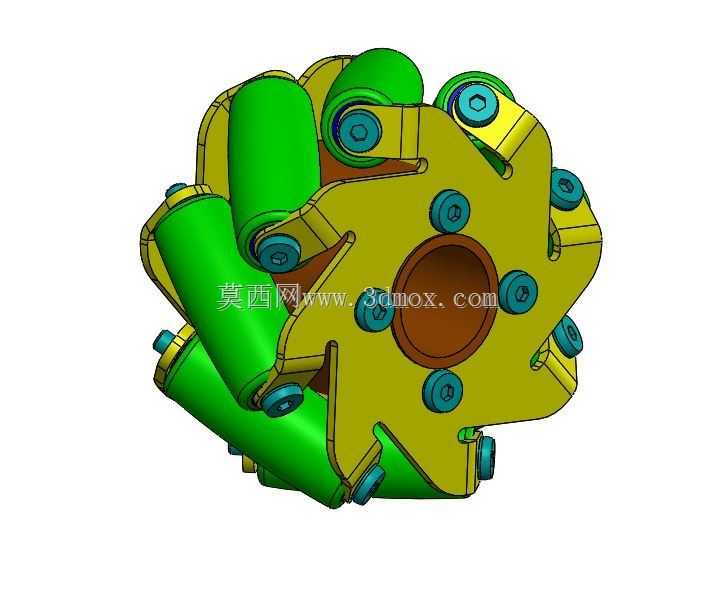

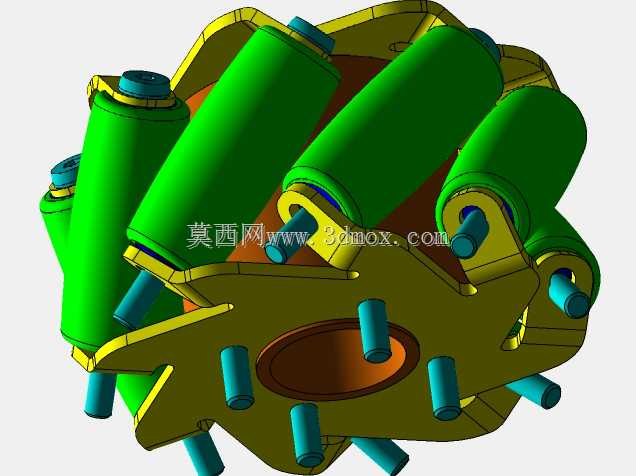

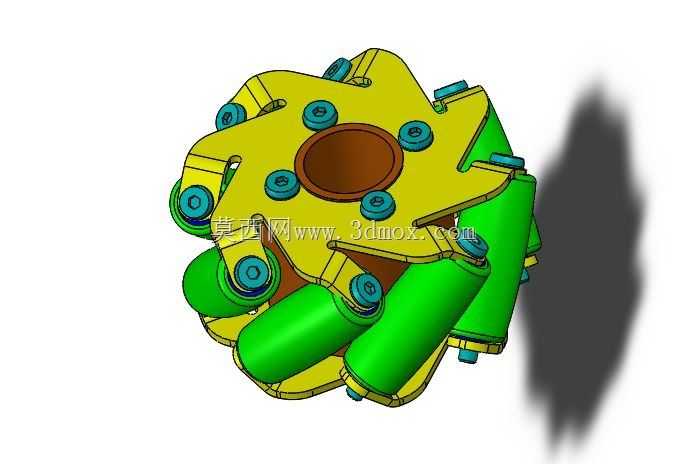

这款轮组结构核心围绕全向移动需求设计，区别于传统脚轮仅能沿固定转向行进的特性，可在不改变轮体自身安装朝向的前提下，实现整车横向平移、原地自旋、斜向行进等多自由度运动，目前广泛应用在AGV搬运小车、仓储分拣移动平台、窄空间作业巡检机器人、赛事竞技机器人等场景中，尤其适配通道宽度有限、需要频繁调整位姿的作业环境，能大幅缩减设备转向所需的空间余量，提升移动灵活性。从结构细节来看，轮体主支架采用辐条式分体布局，中心设置带定位台阶的安装轴孔，可直接与驱动轴输出端配合，轴孔周边均匀分布螺栓安装位，用于传递驱动扭矩，避免轮体与轴之间出现相对打滑。主支架周向错位布置多组独立小滚轮，滚轮轴线与主轮轴线呈固定夹角布置，滚轮外廓包络形成完整的圆形轮缘，保证主轮转动过程中始终有滚轮与接触地面贴合，不会出现行进卡顿或悬空冲击的问题。每个小滚轮都通过独立的销轴固定在主支架的支耳上，销轴两端设置防松结构，避免长时间运行后销轴窜动脱落，滚轮自身采用带弧度的外圆设计，与地面接触时为线接触状态，既保证足够的支撑摩擦力，又能降低滚动阻力。设计过程中重点考量了安装边界的适配性，主轮中心安装孔的孔径、孔深以及端面螺栓孔的分布圆直径，都匹配常规中小功率驱动轮毂的安装尺寸，可直接替换常规驱动轮进行改装，不需要额外设计转接法兰；轮体整体外径与宽度的比例经过优化，在保证承载能力的前提下，尽可能压缩横向安装尺寸，避免轮组突出车体侧方影响通行宽度。滚轮的排布角度经过反复校核，保证任意角度受力时都有至少两组滚轮同时承载，避免单点受力过大导致滚轮变形或支架断裂，同时滚轮与主支架之间预留足够的间隙，避免轮体转动过程中滚轮与支架发生运动干涉。实际应用中，多组该款轮组按特定角度组合安装在移动底盘上，通过差速控制各个轮组的转速与转向，即可合成任意方向的移动矢量，不需要额外配置转向驱动机构，能有效简化底盘的结构复杂度，降低整体设备的自重与制造成本。
