哈里斯双吊舱1913导轨适配连接结构

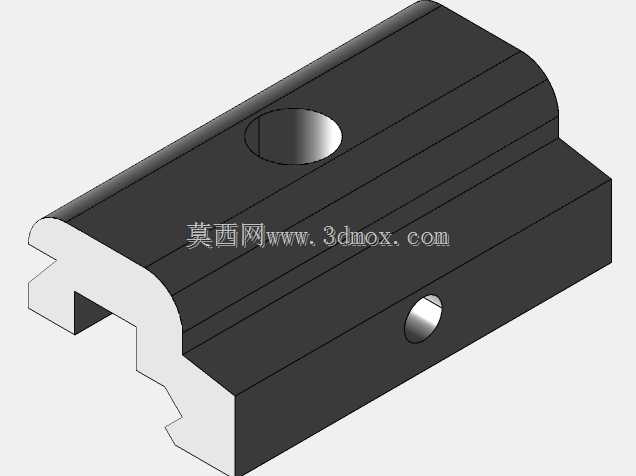

在战术装备挂载系统的实际应用场景中，这类双吊舱适配结构主要承担挂载单元与标准导轨之间的衔接固定作用，解决不同规格吊舱与通用1913导轨的安装匹配问题，避免因接口不兼容导致的挂载晃动、定位偏移等现场使用故障。从结构功能来看，该适配件上方设置带定位孔的凸台结构，用于和吊舱底部的定位销配合完成预定位，侧面的卡槽结构完全匹配1913导轨的截面轮廓，安装时可顺着导轨滑槽滑入指定位置，依靠卡槽与导轨棱边的贴合实现横向与纵向的限位，不需要额外加工定制安装孔位就能完成快速装配。设计过程中优先考虑了安装边界的兼容性，整体外形采用圆弧过渡与直角卡槽结合的结构，上部的圆弧面贴合吊舱底部的曲面轮廓，下部的卡槽严格遵循1913导轨的标准尺寸公差，两侧的凸缘结构在滑入导轨后可提供足够的支撑面积，避免挂载后出现应力集中导致的结构变形。实际选型使用时，需要注意适配件的总宽度不超过导轨的可用安装长度，上部凸台的定位孔尺寸要匹配对应吊舱的定位销直径，安装后可通过侧面的紧定螺钉孔拧入紧固件，完成适配件与导轨的相对固定，保证挂载设备在受到冲击、振动工况下不会出现位置滑移。结构建模时重点还原了卡槽的内部倒角与凸台的通孔细节，所有配合面的尺寸公差按照通用战术装备的安装精度要求设置，既保证安装时的顺滑度，又能控制配合间隙在合理范围内，避免间隙过大导致的挂载晃动。该适配结构不需要复杂的辅助安装工具，现场操作人员可徒手完成滑入定位与紧固操作，在需要快速切换挂载设备的场景下，能大幅减少安装调试的时间，同时一体化的结构设计减少了多余的连接零件，降低了日常维护中零件丢失的风险，整体结构的壁厚经过受力校核，在承受常规吊舱重量的情况下不会出现结构弯折或断裂问题，适配多种同接口规格的双吊舱挂载单元，不需要针对单一吊舱单独制作连接结构，提升了标准导轨的通用适配能力。
