全地形车防滚安全防护框架结构设计

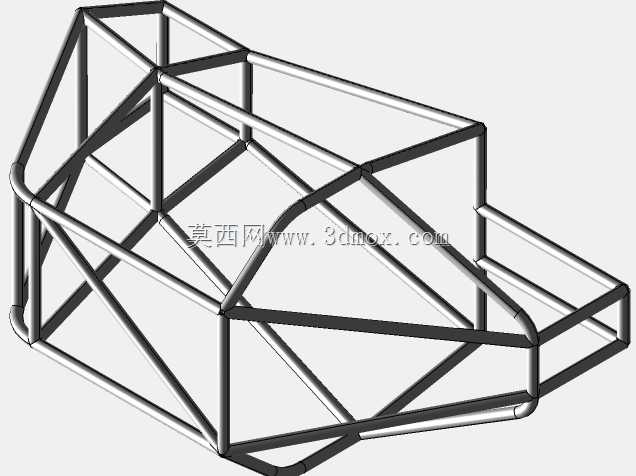

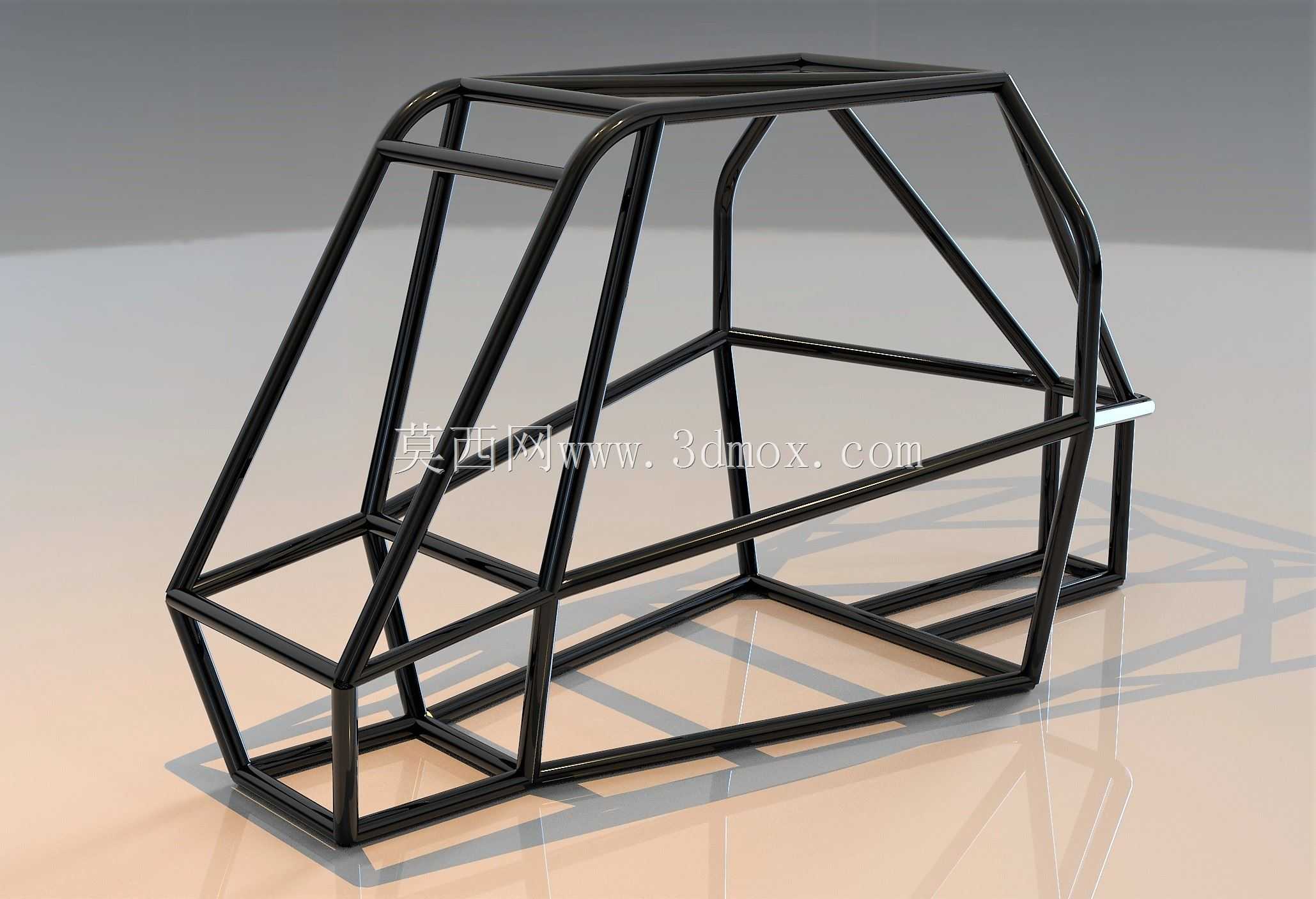

这套防护框架主要面向非道路全地形越野场景使用，核心作用是在车辆发生侧翻、翻滚碰撞时，为驾乘舱预留足够的安全生存空间，避免车身变形挤压驾乘人员，是越野类全地形车必备的被动安全结构件。从结构设计逻辑来看，整体采用闭环桁架式布局，所有受力杆件均采用等径金属管材弯制拼接，管件衔接处通过相贯线切口实现紧密贴合，满足焊接装配的工艺要求，没有多余的冗余结构，在控制整体重量的前提下最大化结构抗扭、抗冲击性能。框架前部按照驾乘人员腿部空间预留边界收窄，既匹配全地形车前部的车身覆盖件安装轮廓，也能在正面碰撞时通过前部杆件的溃缩变形吸收部分冲击能量；中部座舱区域做了横向加强横梁布置，对应驾乘人员的肩部、腰部位置设置横向支撑，侧翻时侧向受力可以通过多根斜向撑杆快速分散到整个框架结构，避免局部杆件应力集中出现断裂变形。顶部框架采用整体式矩形闭环结构，完全覆盖驾乘人员的头部上方区域，翻滚时顶部首先接触地面的情况下，能保证头部与框架顶部之间预留足够的安全间隙，不会出现顶部塌陷挤压头部的风险。后部框架延伸至车辆尾部动力舱区域，通过斜向撑杆与主框架连接，既可以为后部车身覆盖件、附属配件提供安装支点，也能在后部受到撞击时将冲击力传导至整个车架，提升整体结构刚度。安装边界方面，框架底部设置了多组平直的安装支脚，支脚位置对应全地形车主车架的原有安装孔位，不需要额外对主车架做大规模打孔改装，装配时可以直接通过螺栓紧固或者焊接固定在主车架上，适配多数同级别中型全地形车的安装尺寸。设计过程中充分考虑了管件弯制的工艺可行性，所有弯管位置的弯曲半径都符合常规弯管设备的加工范围，没有过小半径的弯折结构，避免弯制过程中管材出现开裂、起皱的缺陷，降低生产加工的难度。同时框架的杆件排布避开了驾乘人员的上下车通道，也预留了方向盘、座椅、操纵机构的安装空间，不会干涉车辆原有操纵部件的布置，也不会影响驾乘人员的正常操作动作，在满足安全防护要求的前提下，兼顾了装配便利性与使用实用性。
