电动代步车底盘车架悬架导向结构

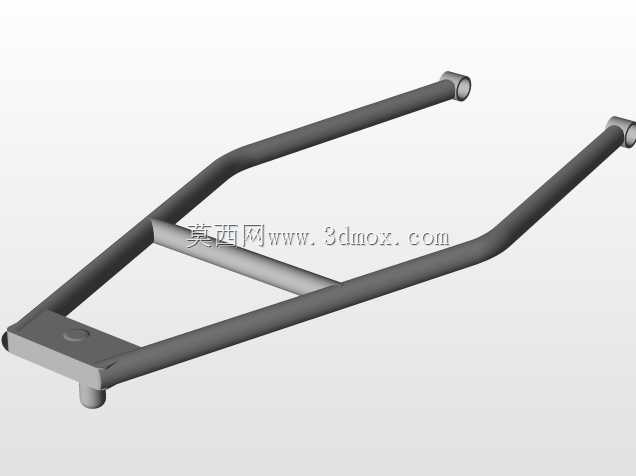

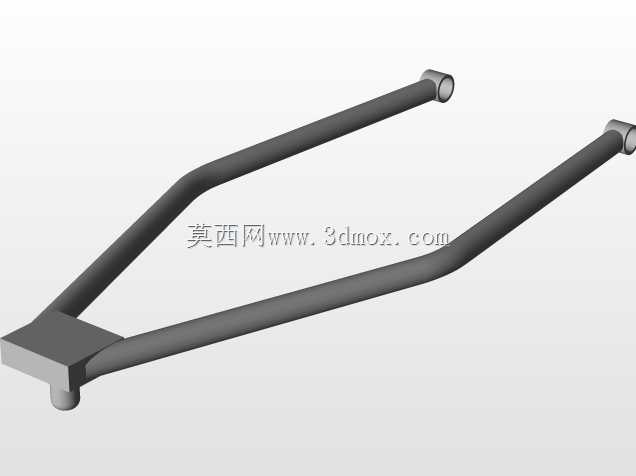

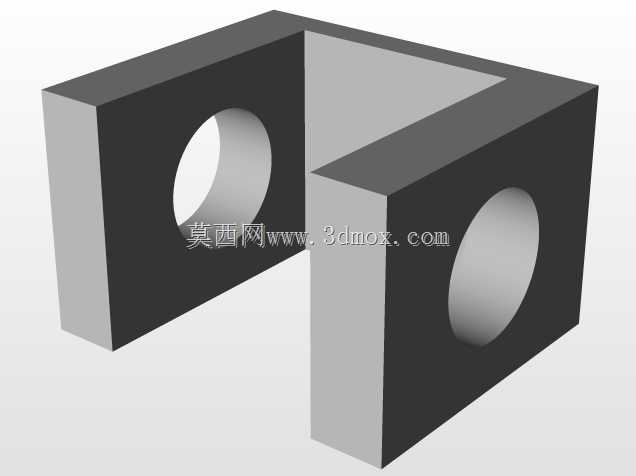

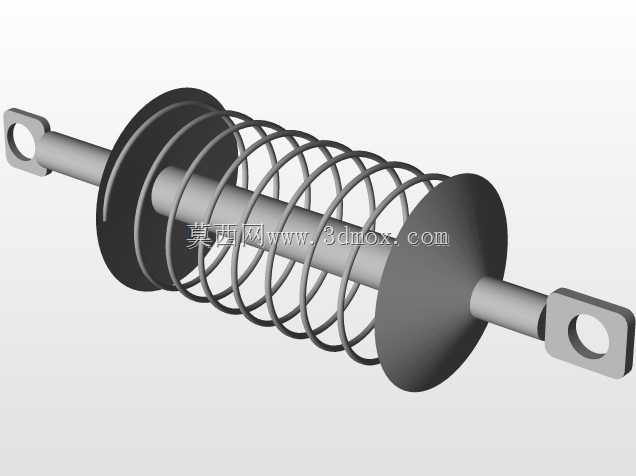

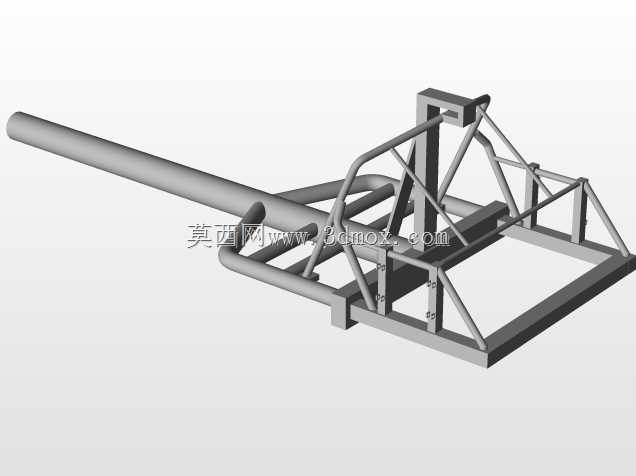

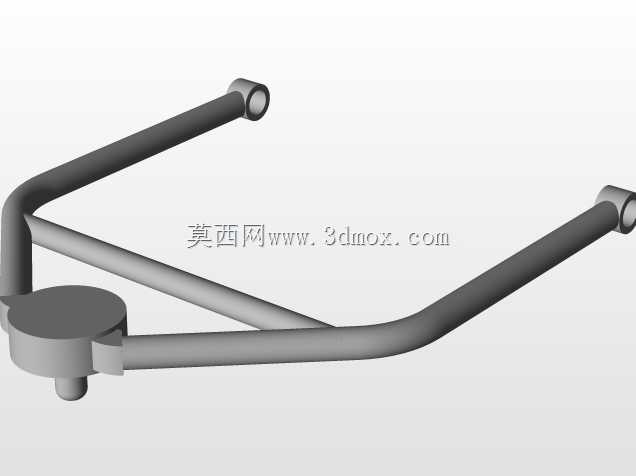

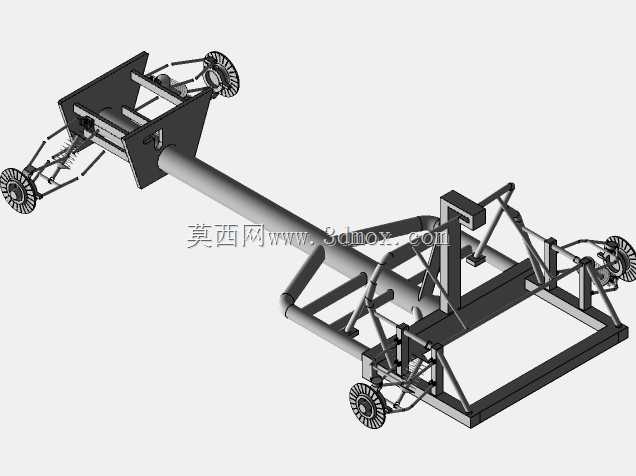

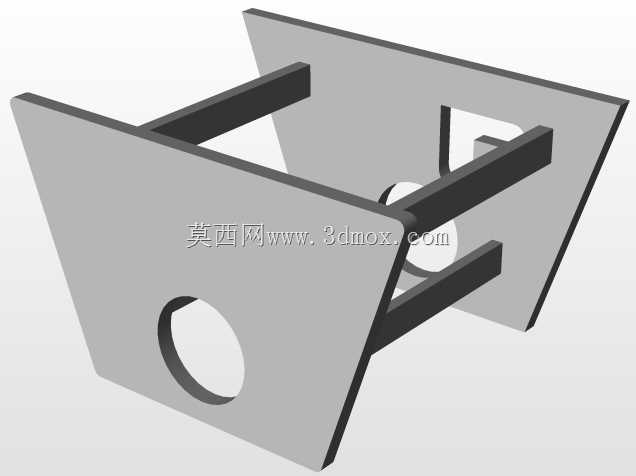

这套管架式底盘结构，主要面向低速电动代步车辆、小型场地作业电动车的开发场景，可直接作为整车底盘的核心承载基体使用，适配单人或双人轻型电动车辆的搭载需求。从结构设计逻辑来看，整体采用空间桁架式管架布局，主纵梁选用大直径无缝钢管沿整车纵向贯通布置，承担电池组、驾乘人员以及上部车身覆盖件的主要垂向载荷，横向连接管通过相贯线焊接工艺与主纵梁固定，形成多个封闭的三角形受力单元，在控制整体自重的前提下大幅提升结构抗扭刚度，避免车辆在颠簸路面行驶时出现车架变形、焊缝开裂的问题。悬架安装位预留了足够的调节空间，可适配不同阻尼参数的减震器安装，导向机构的铰接点位置经过反复校核，能够保证车轮跳动时的定位参数始终处于合理区间，减少轮胎异常磨损，同时兼顾直线行驶稳定性与转向灵活性。轮胎安装支座采用加厚钢板焊接成型，与车架管梁通过满焊工艺连接，可适配10-12寸规格的低压真空轮胎，满足铺装路面与轻度非铺装路面的通行需求。前部延伸的管梁结构为转向机构、前制动系统预留了安装边界，后部框架区域可直接固定驱动电机、控制器以及电池组，各安装点位的孔位均按照通用配件的安装尺寸设计，无需二次打孔加工即可完成常规配件的装配。在实际应用中，这类管架底盘相比传统冲压焊接底盘，生产门槛更低，不需要大型冲压模具即可完成小批量试制，非常适合小型电动车厂、定制改装场地车辆的场景使用，结构本身的维护成本也更低，出现局部管梁变形时可直接切割更换对应段管材，不需要整体更换车架。设计过程中充分考虑了整车的离地间隙要求，车架下部的横梁位置均高于主纵梁最低点，避免车辆通过凸起障碍时磕碰横梁造成结构损伤，各铰接点的衬套安装位预留了润滑脂加注空间，可定期维护延长铰接部件的使用寿命。
