克罗斯曼22xx系列钛合金枪托部件结构

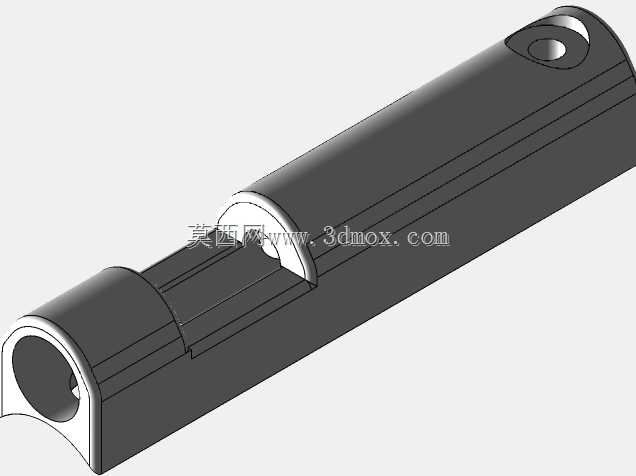

该零件为适配crosman22xx系列气动枪械的尾部承接构件，采用钛合金作为加工基材，核心作用是承接枪械击发时的后坐力，同时作为握持尾部的受力载体，在实际使用场景中，既需要承受击发瞬间的轴向冲击载荷，也要满足日常握持、抵肩操作的人机贴合需求。从结构设计逻辑来看，整体采用长筒式一体化构型，主体为等直径圆柱腔体结构，腔体内部预留了适配枪械主体尾端的装配空间，两端分别设置铰接孔位，前端孔位用于和枪械主体尾部实现销接固定，保证装配后可实现小角度的转动适配，尾端的铰接孔则用于连接抵肩垫或者尾部挂装附件，满足不同使用场景下的拓展需求。零件侧面设置了纵向的加强筋结构，在不额外增加整体壁厚的前提下，大幅提升了长筒结构的径向抗形变能力，避免在反复后坐冲击下出现筒身弯折、开裂的问题。中间位置的弧形凸起结构是核心的受力承接面，该位置对应枪械内部击锤组件的尾部行程终点，击锤复位时的冲击力会直接作用在该凸起的端面上，因此设计时特意做了圆弧过渡处理，分散应力集中点，避免长期受冲击出现应力断裂。从安装边界来看，零件整体长度适配22xx系列的尾部装配空间，筒身外径和枪械主体外径保持一致，装配后不会出现突出的棱边，保证握持时的顺滑手感，两端铰接孔的同轴度公差控制在0.02mm以内，保证和枪械主体、尾部附件装配后不会出现卡滞、晃动的问题。钛合金材质的选用，一方面是利用其高强度低密度的特性，在保证结构强度满足反复冲击需求的前提下，降低枪械整体的尾部重量，优化整枪的重心分布，避免头重脚轻影响握持射击的稳定性；另一方面钛合金的表面耐磨性能优异，长期使用下不会因为反复拆装、摩擦出现表面磨损掉屑的问题，能长期保持装配精度。在实际建模过程中，所有的孔位都做了倒角处理，避免装配时销钉切入孔壁造成装配损伤，筒身内壁的粗糙度要求控制在Ra1.6以内，保证和枪械主体尾段装配时的滑动顺畅度，不需要额外打磨就能实现紧密配合，不会出现装配间隙过大导致的晃动问题。该结构的设计没有多余的冗余特征，所有的构型都服务于受力传导和装配需求，没有为了外观增加不必要的装饰结构，完全从实用角度出发，兼顾了强度、重量和装配便利性的需求，适合作为气动枪械改装、维修的替换配件使用，也能为同类型的尾部承接构件设计提供结构参考。
