带脚轮工业物料周转箱结构设计

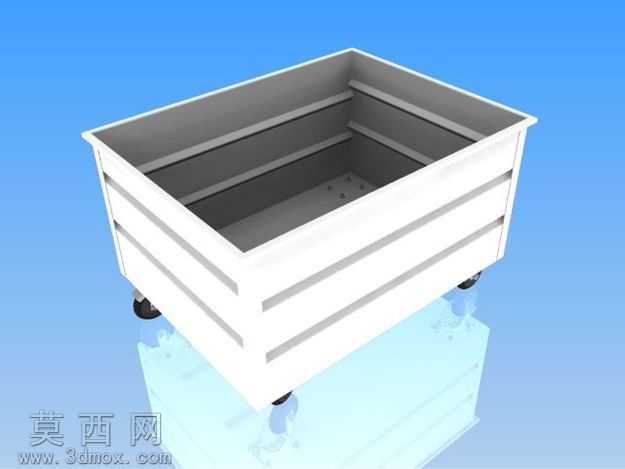

本作品为可移动工业物料周转箱的三维设计模型，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先基于物料周转的实际使用需求确定箱体的容积基准，整体采用敞口式长方体箱体构型，建模过程中优先保证结构的工艺合理性，箱体侧壁采用多道横向加强筋结构设计，通过等距排布的凸起筋条提升薄壁箱体的抗形变能力，避免满载物料时侧壁出现外凸变形，建模时对筋条与侧壁的衔接处做了圆角过渡处理，既消除应力集中隐患，也适配实际钣金加工的折弯工艺要求。箱体底部的安装结构预留了脚轮装配位，四个角部分别设计了适配万向脚轮的安装孔位与定位凸台，保证脚轮安装后的同轴度与承重稳定性，底部同时设计了交叉排布的加强梁结构，分散满载时的底部载荷，避免底板受重下凹。渲染阶段采用纯色渐变蓝色背景突出产品主体，箱体主体赋予哑光白色金属烤漆材质，还原工业仓储设备的常规外观质感，箱体内部赋予深灰色耐磨金属材质，模拟实际使用中耐磕碰、耐污渍的内表面特性，底部脚轮赋予黑色橡胶与金属支架的组合材质，同时添加地面反射效果提升渲染图的真实感，清晰展现箱体的整体轮廓与结构细节。设计思路上围绕车间物料周转的实际场景展开，敞口设计方便操作人员快速取放物料，带脚轮的构型无需额外搬运工具即可实现短距离物料转运，箱体的规整外形也适配堆叠存放需求，可在闲置时堆叠放置节省仓储空间，整体结构无复杂异形构件，所有钣金折弯、焊接位置均符合常规五金加工的工艺要求，无需特殊定制工装即可完成生产制造，模型的各零部件均做了独立参数化设置，可根据实际使用需求快速调整箱体长宽高、板材厚度、脚轮规格等参数，适配不同载重、不同容积的使用场景。
