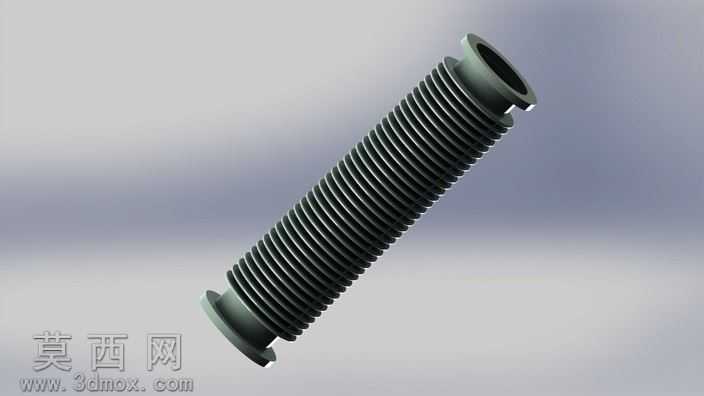

带法兰连接端的柔性波纹管件结构设计

本作品为带法兰连接端的柔性波纹管三维建模作品，建模过程中首先梳理波纹管的核心功能逻辑，明确其作为柔性管路连接件需要兼顾轴向伸缩能力、径向形变余量与端部连接密封性的设计需求，首先通过草图绘制确定波纹管的整体尺寸基准，以中心轴线为建模参考，先绘制两端法兰连接端的截面轮廓，法兰端预留标准连接凸台与密封贴合面，保证后续与对接管路安装时的贴合精度，避免出现密封间隙。建模时针对波纹管主体的连续环形波纹结构，采用螺旋线引导配合扫描特征完成主体波纹段的构建，每一圈波纹的波高、波距均保持均匀一致，既保证管件伸缩时各段形变受力均匀，也避免局部应力集中导致的管件疲劳损坏。材质设置上，主体波纹段选用耐老化橡胶类材质参数，调整材质的粗糙度与漫反射参数，还原橡胶材质略带哑光的深色质感，两端法兰连接端选用硬质工程塑料材质，适当提升材质的高光反射强度，区分柔性段与刚性连接端的材质差异，让模型的结构层次更加清晰。渲染阶段采用柔和的侧上方打光方案，光线沿波纹管斜向照射，在每一圈波纹的波谷位置形成自然的明暗过渡，清晰展现连续波纹的螺旋走向与结构细节，背景选用浅灰渐变纯色背景，避免多余元素干扰模型主体的结构展示。结构设计上，两端法兰端的外径略大于波纹段主体外径，法兰端面做了微小的倒角处理，既去除建模时的尖锐棱角，也符合实际生产中管件端部的加工工艺要求，波纹段的壁厚保持均匀一致，在保证柔性形变能力的同时兼顾管壁的结构强度，可适配小角度的管路安装偏差，吸收管路运行过程中产生的小幅振动，降低管路连接处的应力负载。整个建模过程严格遵循实际管件的生产工艺逻辑，所有特征参数均参考常规工业波纹管的尺寸比例设置，没有出现脱离实际应用的夸张结构，模型的每一处细节都对应实际产品的功能需求，既保证了三维模型的视觉展示效果，也具备足够的结构参考价值，可用于管路系统的装配演示、配件选型参考等场景。
