绝缘接线香蕉插头结构设计

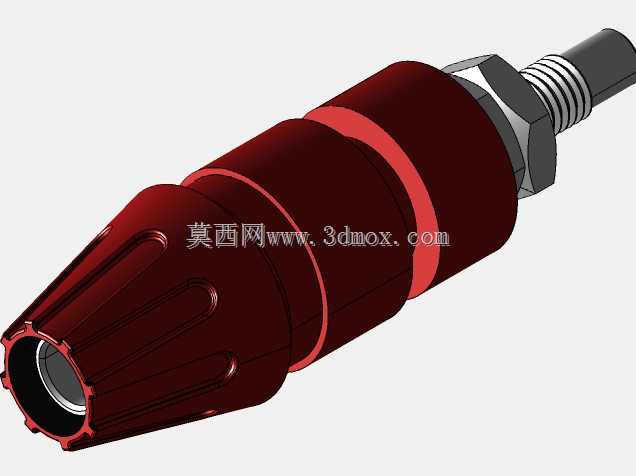

这类接线插头常被用在测试仪器、教学实验台、电源设备的面板接线端，也会出现在小型电子设备的外接供电、信号转接场景里，核心作用是实现导线与设备端的快速插拔连接，相比螺丝压接的端子，能大幅提升频繁接线拆线的操作效率，同时保证接触的可靠性。从结构设计来看，前端采用开槽弹性胀紧结构，插入配套的香蕉插座时，开槽的金属接触件会受挤压产生弹性形变，和插座内壁形成足够的接触压力，既保证插拔时的顺滑手感，又能降低接触电阻，避免大电流通过时出现局部发热的问题。外层绝缘壳体选用带防滑纹路的绝缘材质，表面的纵向凹槽一方面能增加插拔时的手部摩擦力，方便操作人员施力，另一方面也能在壳体表面形成加强筋结构，提升塑料壳体的抗挤压、抗摔碰性能，日常使用中即使从桌面高度掉落也不容易出现开裂破损。壳体中部的两道环形凸台，既可以作为插拔时的受力限位，避免手指打滑接触到前端金属部分，也能在多插头并排布置时形成物理间隔，防止相邻插头的金属部分意外接触造成短路。尾部的螺纹结构搭配六角锁紧螺母，是用来实现面板安装固定的，在设备面板上开出对应直径的安装孔后，将插头尾部从面板正面穿入，背面拧上六角螺母即可完成固定，安装时可以通过螺母调整锁紧力度，适配不同厚度的设备面板，不需要额外设计定制固定结构。尾部的出线端做了阶梯收窄的结构，用来套设导线的绝缘护套，既能对导线和内部金属接片的连接位置形成应力释放，避免导线反复弯折时在焊脚位置断裂，也能防止灰尘、水汽从尾部缝隙进入插头内部。设计时需要注意前端接触件的开槽深度要匹配弹性形变的行程，开槽过短会导致插拔力过大，操作费力还容易磨损插座内壁，开槽过长则会导致接触压力不足，通电时容易出现接触不良、打火的问题；绝缘壳体的壁厚要均匀，避免注塑成型时出现缩痕、应力集中的问题，金属接片和绝缘壳体的配合要做限位结构，防止插拔时金属接片跟着外力转动或者从壳体中脱出。这类插头的额定通流能力和前端金属件的直径、接触面积直接相关，日常选型时要根据回路的最大电流匹配对应规格的产品，安装时要注意焊接部位的焊锡不能溢出到接触件的外表面，否则会增加接触电阻，还会导致插拔卡滞。
