多旋翼航模用外转子无刷动力电机结构

这款外转子无刷动力单元，是小型多旋翼飞行器、固定翼航模以及小型电动玩具动力系统里的核心执行部件，日常选型时首先要匹配机架的安装孔位与动力输出需求。从结构设计来看，采用外转子布局的核心考量是在同等重量下获得更大的扭矩输出，省去了传统有刷电机的碳刷与换向器结构，运转时的机械摩擦损耗大幅降低，连续运转的可靠性更适配航模类设备长时间空中作业的需求，也减少了日常维护的工作量。

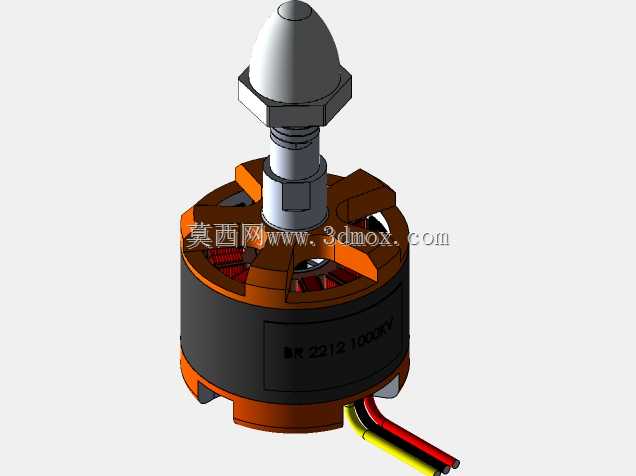

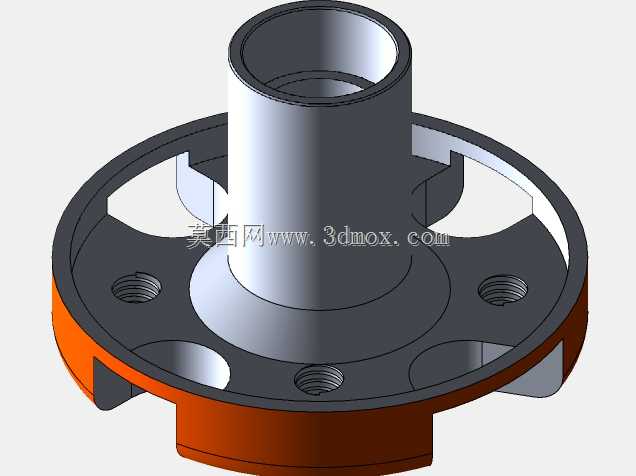

安装边界上，电机主体的定子端预留了标准的十字安装孔位，可直接适配市面上多数22系列航模电机的安装座，不需要额外做转接件加工；输出轴端集成了一体式子弹头快拆桨夹，搭配锁紧螺母即可快速固定螺旋桨，桨夹的定位台阶做了同轴度公差约束，能避免高速运转时桨叶动平衡失衡带来的整机振动问题。出线端采用三根耐高温硅橡胶引线，直接对应电调的三相输出端，接线时不需要额外区分相序，接反后只需任意调换两根引线即可改变转向，适配不同正反桨位的安装需求。

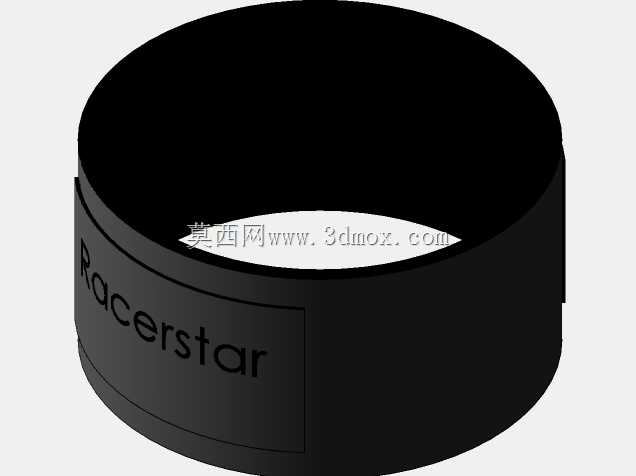

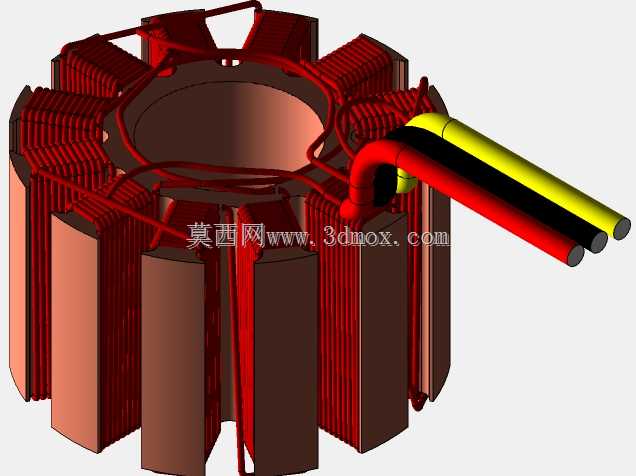

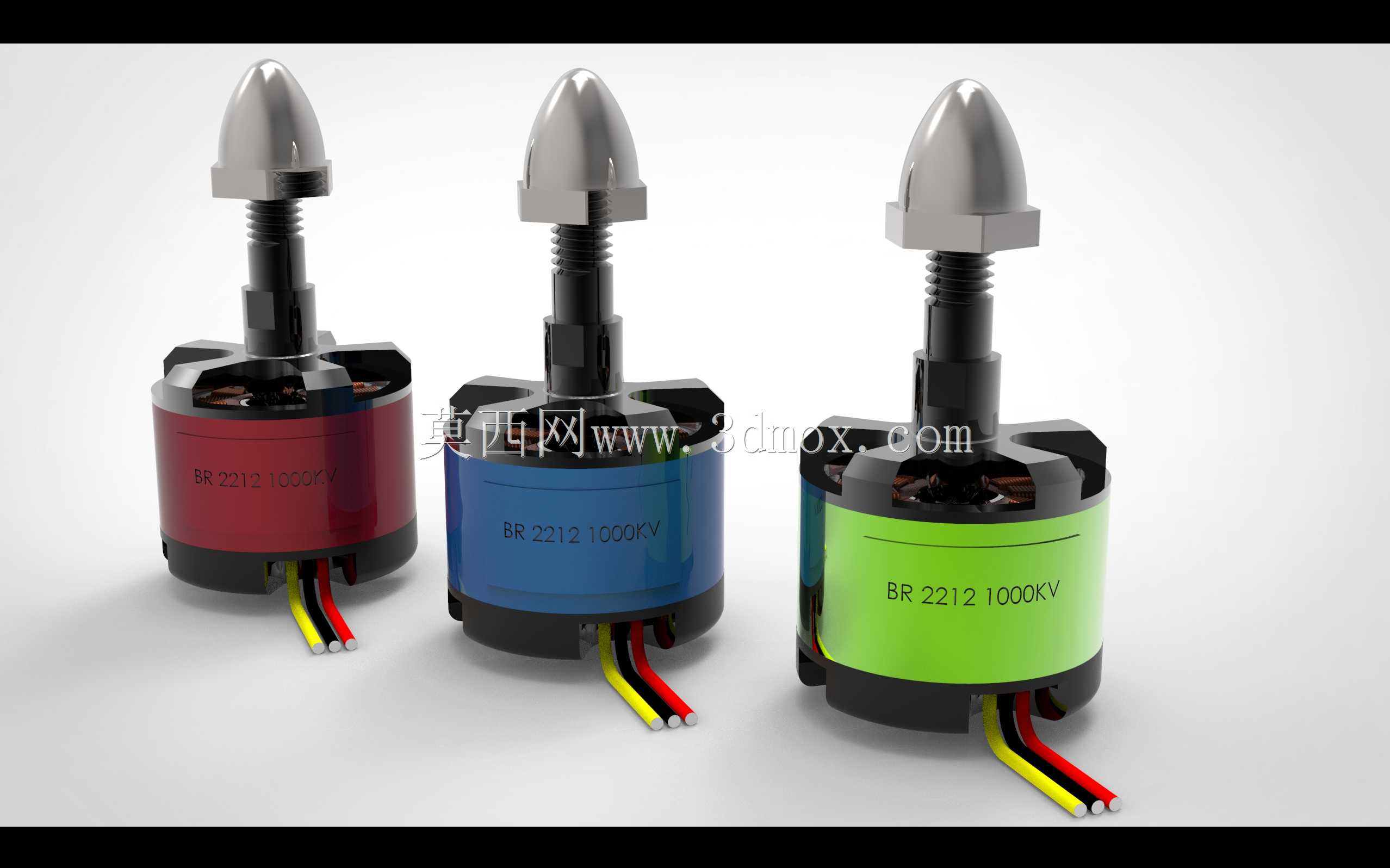

设计过程中，定子铁芯采用多槽绕线结构，漆包线的绕线匝数匹配1000KV的转速常数，也就是每提升1V输入电压，电机空载转速提升1000转，这个参数区间刚好适配3S到4S的锂聚合物电池供电，搭配10寸左右的螺旋桨时，单电机拉力可覆盖800g到1200g区间，能满足四旋翼飞行器单轴起飞重量的冗余要求。转子外壳做了多道散热开槽，连续大油门运转时，绕组产生的热量可通过转子转动带动的气流快速散出，避免高温退磁导致的动力衰减。外壳的彩色阳极氧化层除了区分不同KV参数的型号外，也能提升铝合金外壳的耐磨与抗腐蚀性能，日常存放与装机过程中不容易出现表面刮花掉漆的问题。

实际应用场景里，这类电机除了用于消费级航拍无人机、航模穿越机外，也可作为小型电动云台、桌面级小型传动装置的动力源，选型时只要匹配对应电压的电调与合适的减速比，就能适配不同的转速与扭矩输出需求。结构建模时重点还原了定子与转子的配合间隙、安装孔位的位置度公差、桨夹的同轴度要求，以及引线的出线位置，这些细节都是实际装机时会直接影响装配效率与运转稳定性的关键要素，建模时没有做过度的结构简化，能直接用于装配干涉检查与动力系统匹配验证。
