六轮轮腿式越障侦察机器人结构设计

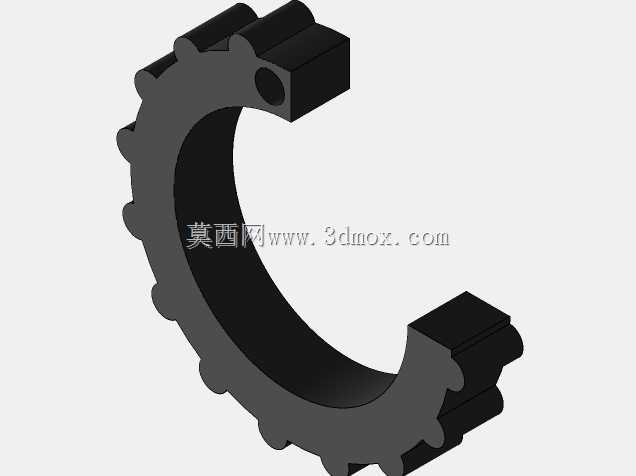

这款轮腿复合式移动平台，最初的设计切入点是解决传统轮式机器人在非结构化地形的通过性短板，针对废墟搜救、野外抵近侦察、复杂地形巡检这类场景做的结构优化。从结构布局来看，整机采用六组独立轮腿单元对称布置，区别于常规固定轮距的轮式底盘，每组轮腿都预留了独立的摆动行程空间，在遇到垂直障碍、沟壑、松散坡面时，可通过单腿的抬升、下落动作调整车身姿态，避免底盘托底卡死。车身主体采用框架式镂空结构，在保证结构刚度的前提下尽可能降低整机自重，上层预留的平整安装面可根据任务需求搭载可见光摄像模块、环境传感组件或者小型作业末端，框架内部的空腔用来布置动力电源、控制板卡与走线，所有走线都沿框架内侧的走线槽排布，避免越障过程中被外物剐蹭拉扯。行走轮采用小直径高弹性橡胶胎面，轮辋做了轻量化镂空处理，既保证与地面的接触摩擦力，又能降低轮组转动惯量，提升腿部动作的响应速度。从安装边界来看，整机宽度控制在狭窄通道可通行的尺寸范围内，可顺利通过常规建筑的室内门洞、野外狭窄小径，车身顶部的天线组件做了柔性倒伏设计，在穿过低矮障碍时可自动弯折不会断裂。设计过程中特意校核了轮腿的极限摆动角度，当单腿抬升到最高位置时，底盘离地间隙可达到常规轮式底盘的三倍以上，能轻松跨过高度接近轮径两倍的垂直障碍，跨越沟壑时通过前后轮腿的时序配合，可保证至少三组轮腿同时接触地面，维持整机的稳定性。底盘前部做了倾斜的导滑面，在爬上陡坡或者障碍边缘时，导滑面会先接触障碍表面引导车身抬升，避免车头直接顶撞障碍造成卡滞。动力传递方面，每个轮组都集成了独立的驱动单元，轮腿的摆动则通过统一的传动机构联动，不需要给每条腿单独配置驱动件，在控制复杂度和整机重量之间做了平衡，既保证了越障动作的协调性，又不会让动力系统过于冗余增加故障点。实际场景使用中，这类平台不需要提前对作业区域做道路平整处理，可直接在碎石堆、断壁残垣、起伏草坡这类常规轮式设备无法通行的区域稳定行走，搭载侦察模块时可抵近到人员无法安全进入的危险区域完成信息采集，搭载采样模块时也可在野外复杂地形完成定点的样本拾取作业，结构上所有外露的连接部位都做了沉头处理，没有突出的尖锐结构，减少在狭窄空间穿行时的勾挂风险。
