齿轮齿条驱动连杆式翻斗卸料机构

项目分类:3D模型 发布时间:2021-08-17 ID:233839
  • 齿轮齿条驱动连杆式翻斗卸料机构
  • 齿轮齿条驱动连杆式翻斗卸料机构
  • 齿轮齿条驱动连杆式翻斗卸料机构
  • 齿轮齿条驱动连杆式翻斗卸料机构
  • 齿轮齿条驱动连杆式翻斗卸料机构
  • 齿轮齿条驱动连杆式翻斗卸料机构
  • 齿轮齿条驱动连杆式翻斗卸料机构
  • 齿轮齿条驱动连杆式翻斗卸料机构
  • 齿轮齿条驱动连杆式翻斗卸料机构
  • 齿轮齿条驱动连杆式翻斗卸料机构
  • 齿轮齿条驱动连杆式翻斗卸料机构
  • 齿轮齿条驱动连杆式翻斗卸料机构
  • 齿轮齿条驱动连杆式翻斗卸料机构
  • 齿轮齿条驱动连杆式翻斗卸料机构

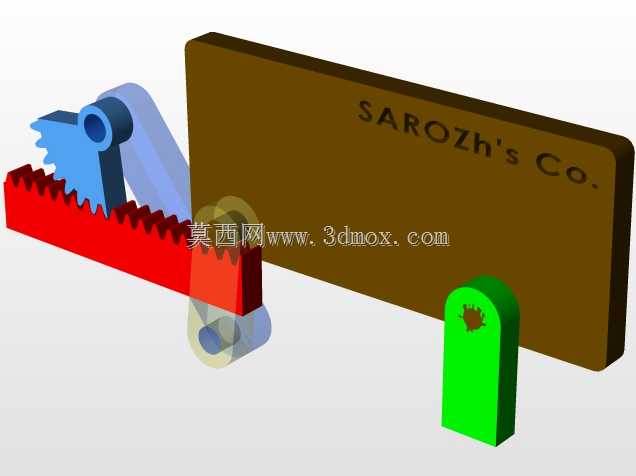

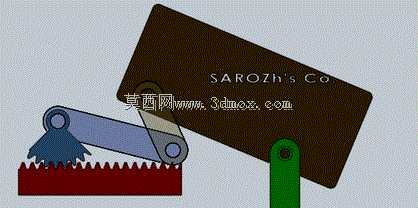

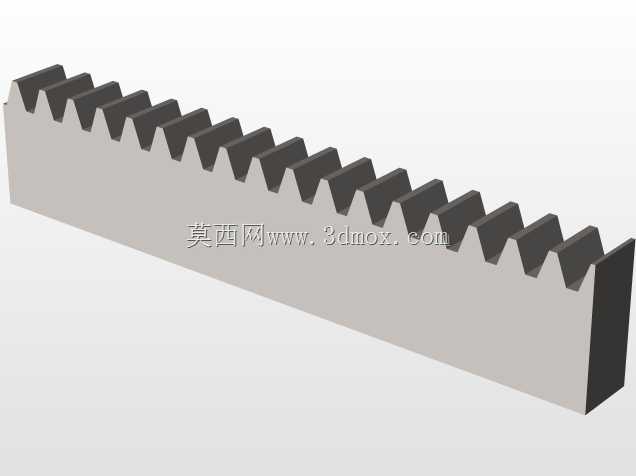

该翻斗机构常见于小型散料输送、工位间物料周转场景,可集成在小型自动化料线、工位接料单元、轻型分拣输送线末端,完成料斗的抬升翻转卸料与复位动作,适配颗粒状、小块状散料的定点卸料需求,无需额外配置大行程顶升部件,整体结构紧凑,适合安装在空间局促的工位侧边。整套机构以齿轮齿条啮合作为动力输入的传动基础,齿条做直线往复运动时,带动啮合的小齿轮转动,小齿轮与驱动连杆做刚性连接,将旋转扭矩传递至连杆组件,连杆另一端与翻斗本体铰接,配合翻斗侧边的固定铰接支点,将齿轮的旋转运动转化为翻斗绕支点的定角度翻转动作,翻转角度可通过齿条的行程长度进行调整,常规工况下翻转角度可覆盖0到120度区间,满足不同卸料高度、不同物料安息角的卸料要求。设计过程中优先考虑了传动的平稳性,连杆与齿轮、翻斗的铰接位置均做了受力校核,避免翻转过程中出现卡滞或受力过载,齿条的安装基准面与齿轮中心距预留了0.1到0.2mm的调整间隙,方便现场安装时消除啮合间隙,减少传动回程误差。安装边界方面,整套机构的固定安装点分为三处,分别是齿条的直线导向安装座、小齿轮的转轴固定座、翻斗的铰接支点座,三个安装基准面需保证平行度公差在0.1mm以内,避免传动过程中出现偏载磨损;机构整体横向安装宽度不超过300mm,纵向伸出长度在复位状态下不超过250mm,抬升翻转到最大角度时,翻斗最远端距离安装基准面的水平距离不超过400mm,不会占用过多的工位上方操作空间。料斗的承载面做了平直设计,可根据实际输送的物料特性更换不同容积的料斗本体,无需改动下部的传动连杆结构,适配不同单次卸料量的需求,齿轮齿条的传动形式相比气缸直接顶升的翻斗结构,具备更稳定的速度控制特性,卸料过程中不会出现料斗抖动导致的物料撒漏问题,同时连杆的运动轨迹经过优化,翻转过程中料斗的运动路径无突兀拐点,物料可沿料斗内壁平滑滑出,减少物料残留。日常维护时仅需定期在齿轮齿条啮合面、各铰接转轴处加注润滑脂即可,无需复杂的拆解保养,适合长时间连续运行的工位使用。
