集成锯钻磨功能的多用途台式加工装置

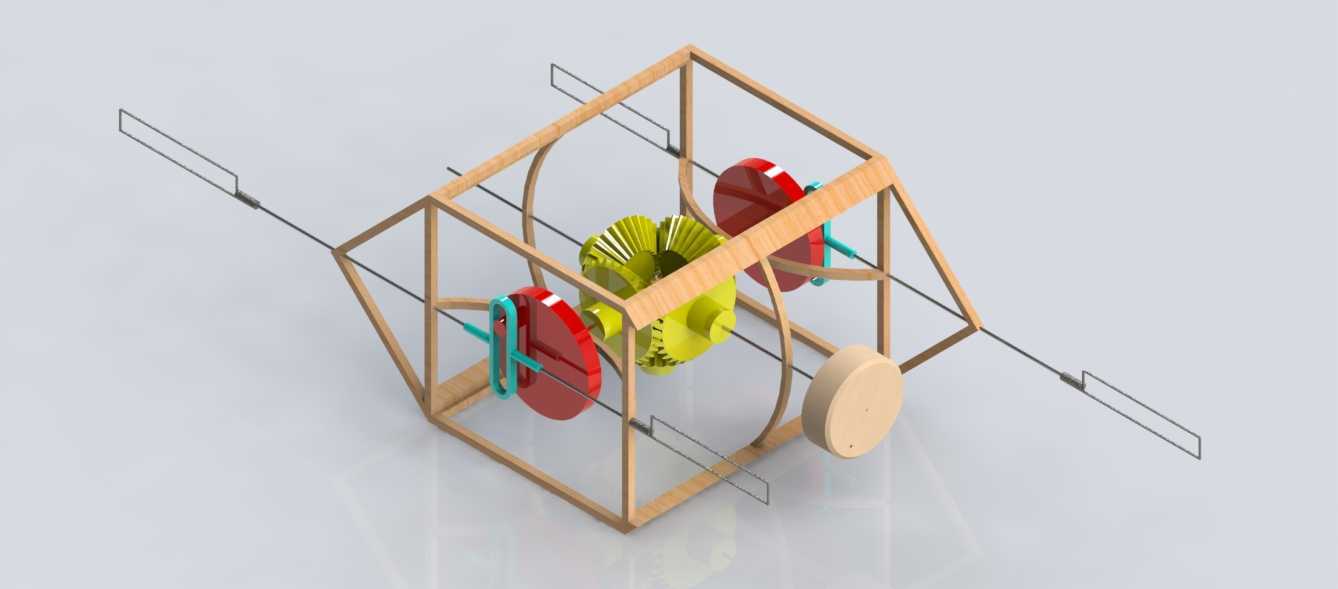

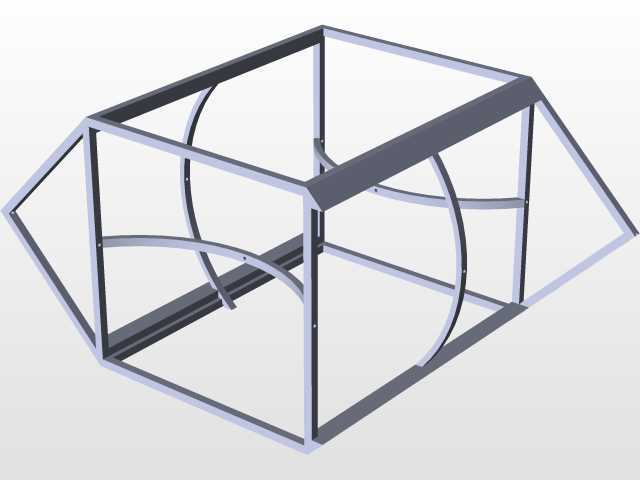

　　在小型零部件加工、手工模型制作、维修现场的零散加工作业场景里，往往不需要大型机床的大行程与重负载能力，反而对设备的功能集成度、占地空间、操作灵活性有更高要求，这款集成多类加工功能的台式装置，正是针对这类分散式、小批量、多工序的加工需求设计。从结构布局来看，装置采用框架式笼型承载结构，主体支撑框架采用轻质高强度型材搭建，整体外轮廓控制在桌面设备的安装边界内，长宽尺寸不超过普通台式台钻的占地范围，高度适配常规工作台的操作视线，不需要额外做地基固定，直接放置在稳固工作台面即可完成安装，搬运与工位调整的门槛极低，适合流动维修、小型工坊、教学实训这类需要频繁调整设备位置的场景。装置的核心功能覆盖锯切、钻孔、研磨三类常见的机加工序，

　　不同功能模块围绕中心传动组件布局，动力通过同轴传动结构分配到各个作业端，不需要为每个功能单独配置独立动力源，既压缩了整体结构体积，也降低了多动力源带来的同步调试难度与故障点。锯切模块采用直线往复式作业结构，锯条行程经过优化，适配小型金属件、塑料件、木质型材的切断作业，作业端设置了可调节的工件靠位结构，不需要复杂夹具即可快速固定小型工件，切断过程的进给阻力通过框架结构分散传递，避免单侧受力导致的结构变形。钻孔模块的作业端沿直线导轨布置，进给方向与工件安装面垂直，可适配不同直径的小型钻头，针对薄板件、小尺寸型材的钻孔作业，钻孔深度可通过端部的限位结构控制，避免钻穿过度或者深度不足的问题，作业端周围预留了排屑空间，

　　切屑可直接沿框架间隙下落，不会堆积在传动部位影响运行。研磨模块采用盘式作业结构，可更换不同粒度的研磨盘，适配工件端面打磨、毛刺去除、小型零件的平面修磨作业，研磨盘的跳动公差经过结构约束，保证修磨面的平面度满足普通零件的装配要求。设计过程中优先考虑了操作的便捷性，各个功能模块的作业端都朝向框架外侧，操作人员不需要大幅度调整站位即可切换不同加工工序，工件在不同工序间流转的移动距离控制在极小范围内，减少了工序切换的辅助时间。传动部位的防护结构与框架整合为一体，不需要额外加装外置防护件，既保证了运动部件不会与操作人员发生意外接触，也不会过度遮挡操作视线。框架的杆件连接位置采用标准化的紧固件装配，所有易损件都采用通用规格，

　　后期维护更换不需要定制特殊配件，常规五金渠道即可获取替换件。装置的动力输入端预留了通用的连接接口，可适配不同功率的驱动单元，使用者可根据日常加工的工件材质、加工强度选择匹配的动力配置，不需要对主体结构做改造即可完成升级。从实际使用的角度看，这类集成式加工装置填补了大型机床与手持电动工具之间的设备空白，既没有手持工具加工精度不稳定、操作劳动强度大的问题，也没有大型设备采购成本高、占地空间大、工序切换不灵活的短板，在单件小批量加工、设备现场维修、教学模型制作、DIY创作这类场景下，可完成绝大多数常规小型零件的加工作业，不需要来回在多台单一功能设备之间转运工件，大幅提升零散加工的效率。结构设计上没有采用复杂的特殊传动结构，所有运动副的设计都遵循常规机械设计规范，三维建模过程中对各个运动部件的行程做了完整的干涉检查，保证各个功能模块运行时不会与框架、其他作业模块发生碰撞，装配公差预留符合通用机械加工的精度要求，普通机加工条件即可完成所有零件的加工制作，不需要特殊的加工工艺支持。
