带环柄菱形尖刺投掷类暗器结构设计

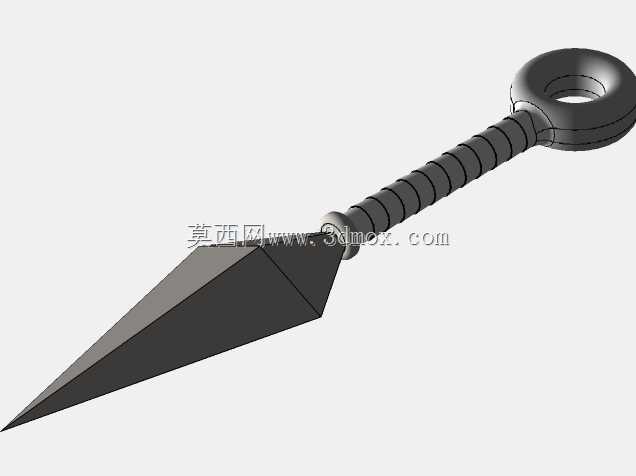

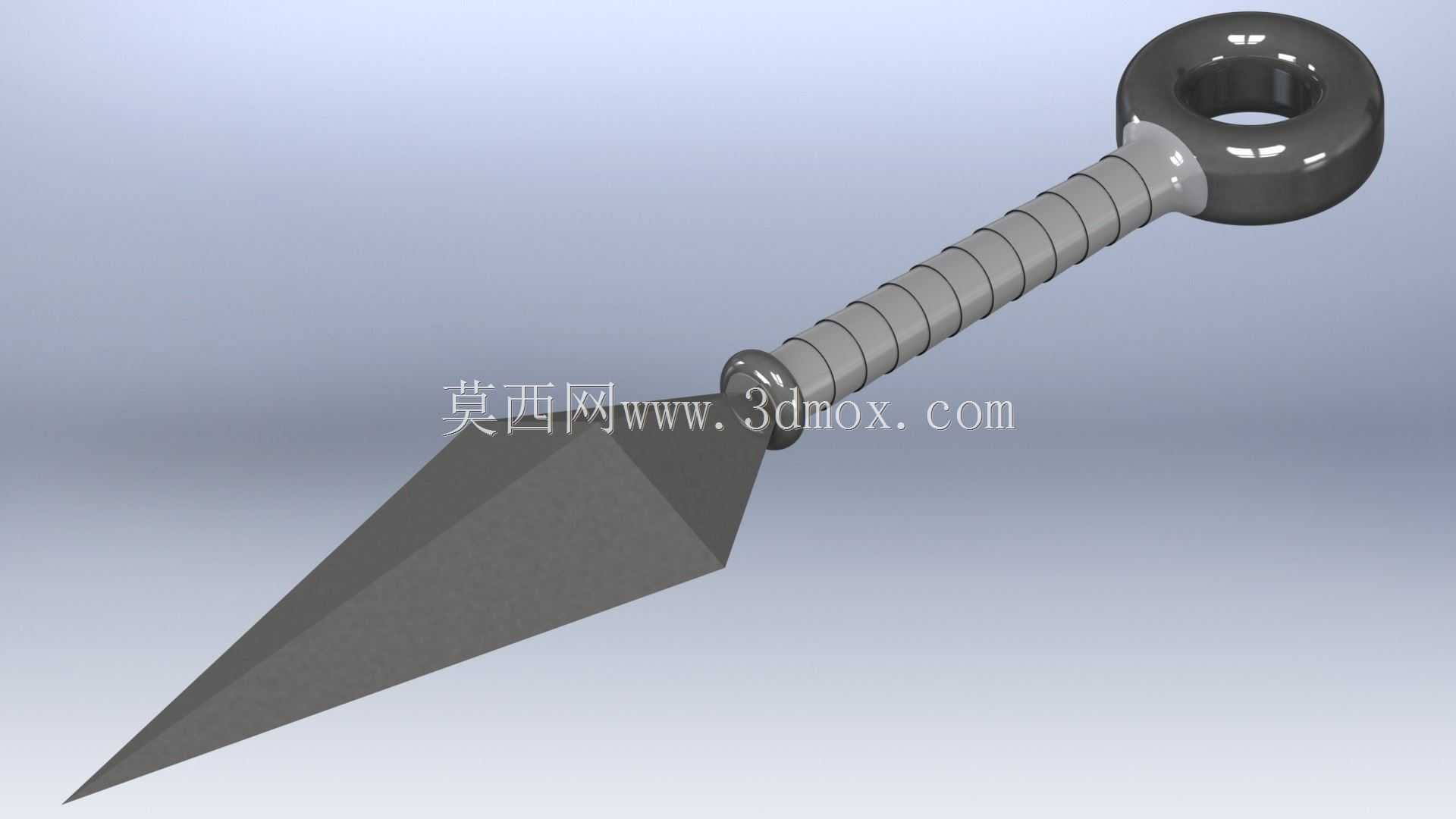

该款带环柄尖刺器械的结构设计，核心围绕握持稳定性、投掷动平衡、穿刺效能三个核心工程目标展开，整体采用三段式同轴结构布局，从功能实现逻辑上拆分可分为尾端握持环、中段防滑握柄、前端穿刺锥体三个独立功能区段，各段之间通过圆弧过渡衔接，避免应力集中导致的结构断裂风险。尾端的环形结构并非仅作装饰用途，其内径尺寸经过动平衡配重核算，既可以穿系绳带实现收纳携带、防止投掷脱手，也能在近身握持时将手指穿入环内，提升握持的防脱可靠性，环体本身采用等截面圆弧形截面，边缘做R2圆角钝化处理，避免携带或握持时划伤手部，同时环体的重量占整体重量的18%左右，刚好匹配投掷时的尾部配重需求，让器械在空中飞行时保持尖端朝前的稳定姿态，不会出现翻滚偏转的问题。中段握柄采用等距环形凹槽设计，凹槽深度0.8mm，槽间距3mm，该结构一方面可以提升手部握持时的摩擦力，即使手心出汗也不会出现打滑问题，另一方面环形凹槽形成的等距凸起结构，也能在穿刺受力时分散柄部的弯曲应力，避免柄部在冲击载荷下发生弯折。握柄与前端锥体的衔接位置设置有直径略大于握柄的限位凸台，凸台高度1.2mm，既可以在握持时阻挡手指向前滑移触碰锋面，也能在穿刺进入目标时起到限位作用，控制穿刺深度避免整段没入难以拔出。前端穿刺锥体采用菱形四棱锥结构，锥面夹角经过优化设计，既保证了尖端的穿刺锐度，也让锥面具备足够的结构强度，不会在冲击硬质目标时出现尖端卷刃、弯折的问题，棱边做了小角度钝化处理，兼顾结构强度与穿刺效能。从应用场景来看，该类结构除了作为文化IP衍生的道具、收藏品设计原型外，其结构设计逻辑也可延伸至户外探险用穿刺固定器具、应急破窗工具的结构开发中，比如调整材质与尺寸比例后，可作为户外帐篷的固定地钉使用，尾环可直接绑定风绳，四棱锥结构相比普通圆钉更容易刺入硬质土层，且抗拔出性能更优；也可作为车载应急破窗工具，尖锥结构可快速击碎钢化玻璃，尾环可穿入挂绳固定在车内储物位，避免紧急情况下找不到工具。在建模过程中，各段的同轴度公差控制在0.02mm以内，保证整体动平衡性能，所有棱边的圆角过渡都经过应力仿真验证，确保在150N轴向冲击载荷下不会出现结构失效，整体外形尺寸控制在便携范围内，握持段长度匹配成年人手掌握持宽度，不需要额外加装包覆件即可直接握持使用，安装边界上无额外突出结构，可直接适配通用的皮质、尼龙材质收纳套，不需要定制专用的收纳结构。
