复古轮式加农炮结构三维建模作品

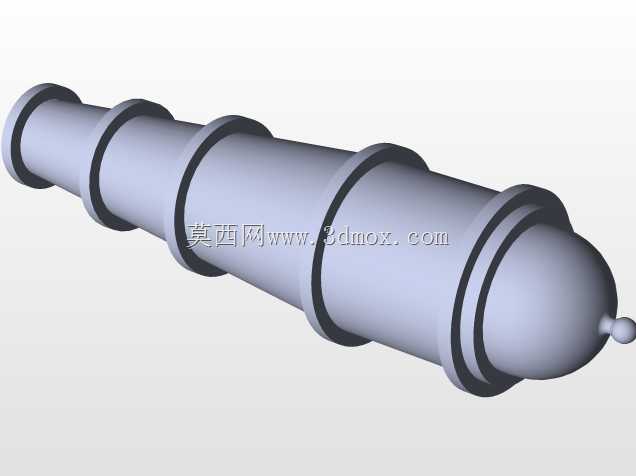

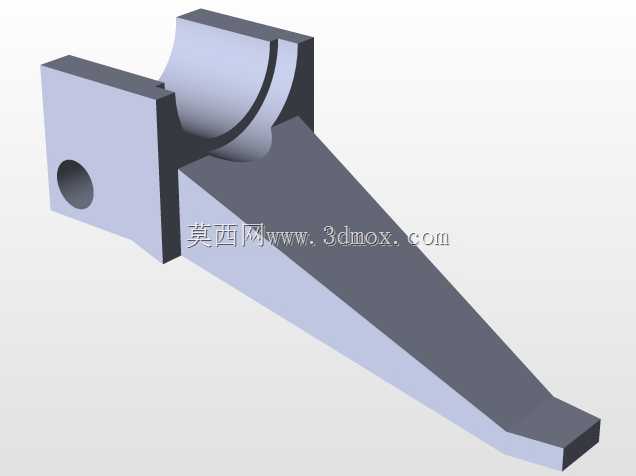

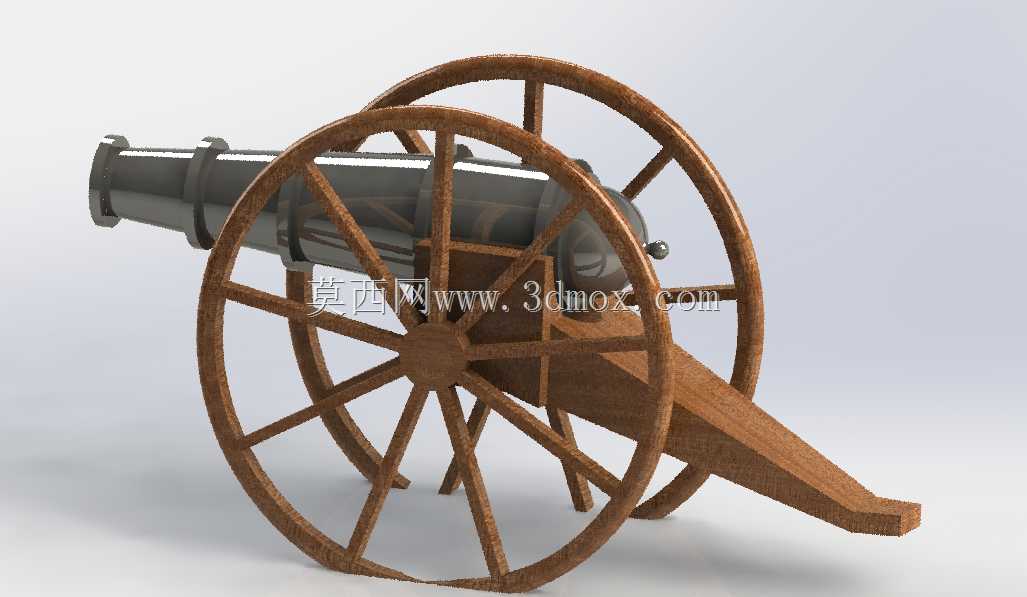

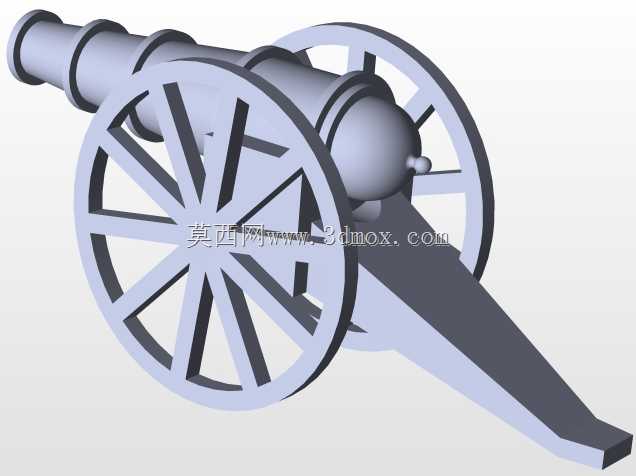

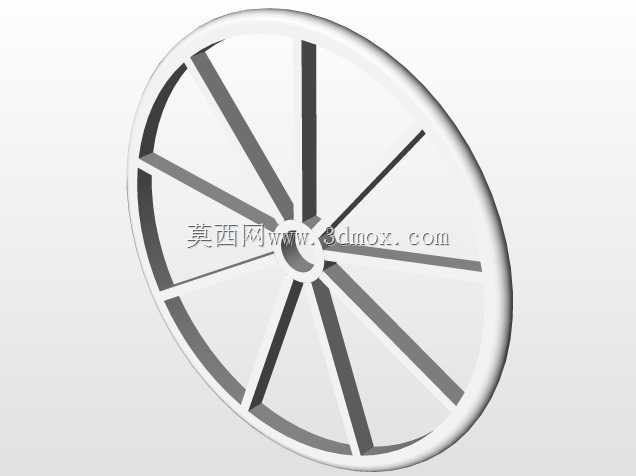

这款复古轮式火炮的建模还原了近代野战火炮的典型结构，整体由金属炮身、双轮木质炮架、尾撑结构三大部分组成，建模过程中优先还原了各部件的装配逻辑与实际受力特征。炮管部分采用前粗后细的锥形结构，炮口位置做了加厚处理，对应实际发射时的膛压分布特征，炮尾设置了点火孔与尾钮结构，既还原了古火炮的点火操作结构，也平衡了炮身整体重心。炮轮采用多辐条木质结构设计，每侧轮体设置12根辐条，轮缘做了圆弧过渡处理，适配野外非铺装路面的行进需求，轮轴位置与炮架主体采用刚性连接，保证拖行时的结构稳定性。炮架主体的木质托槽完全贴合炮管外壁曲面，接触区域做了防滑纹理处理，避免发射时炮管出现轴向窜动，尾撑部分为长条形木质结构，末端做了削尖处理，发射时可楔入地面抵消后坐力，无需额外设置驻锄结构。从应用场景来看，这类结构的火炮多用于近代野战攻防、要塞防御场景，轮式结构可满足畜力拖行的短途机动需求，整体尺寸控制在两匹挽马可牵引的边界范围内，炮身高度适配常规士兵的操作站位，装填时无需额外垫高操作平台。建模过程中对各部件的连接节点做了细节还原，比如炮管与炮架的固定箍、轮辐与轮毂的榫卯衔接结构、尾撑与炮架的铰接位置，都按照实际古火炮的制造工艺做了结构表达，没有做简化处理。炮管的金属材质部分做了铸造纹理的细节刻画，木质部件则还原了实木的纹理走向与拼接缝隙，整体装配间隙控制在合理范围内，既保证结构展示的清晰度，也符合实际加工的公差要求。这类建模作品可用于古兵器复原展示、近代军事场景搭建、科普教具开发等场景，结构上完全遵循实体火炮的力学逻辑，没有为了视觉效果做违背工程原理的夸张设计，各部件的尺寸比例严格按照史料记载的同类型火炮参数推导，轮距宽度保证拖行时不会出现侧翻，炮管仰角调整范围覆盖0到30度的常用射击角度，尾撑长度可保证大仰角射击时的结构稳定性。
