红外对位遥控接收传感器模块结构设计

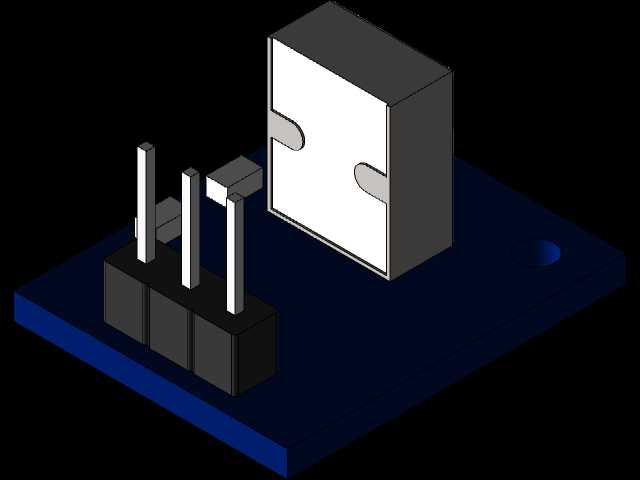

日常做小型智能设备、工控点位改造项目时，经常会用到红外遥控对位的场景，比如产线小型工位的工件到位触发、桌面级智能装置的遥控信号接收、简易物流分拣格口的对位确认，这类场景不需要复杂的视觉检测方案，用红外接收传感模块就能以极低的成本实现稳定的信号采集与对位判断。这款红外接收模块的设计，首先从实际安装场景出发，采用直插式排针引脚布局，三个引脚分别对应电源、接地、信号输出，引脚间距符合通用2.54mm排针标准，能直接插装在标准面包板、定制PCB载板上，也可以通过杜邦线快速连接到主控板，适配快速打样验证和小批量量产的不同装配需求。模块的载板采用矩形FR-4板材设计，板边预留了标准安装孔位，安装孔的孔径适配M2规格的固定螺丝，既可以通过铜柱固定在设备内部的安装位，也能直接卡在预设的卡槽结构里，安装边界的尺寸控制在常规小型传感模块的通用范围内，不会占用过多设备内部的排布空间，在紧凑的小型设备腔体里也能找到合适的安装位置。接收头部分采用立式屏蔽封装结构，金属屏蔽外壳可以有效阻隔周边电路的电磁干扰，避免设备内部电机、电源模块产生的杂波影响红外信号的接收灵敏度，接收头的感应面朝向模块外侧，安装后感应角度覆盖前方120度的锥形区域，在5米范围内的常规遥控信号都能稳定捕获，对位检测场景下，当配套的红外发射端对准接收头时，能快速输出电平信号给主控单元，响应延迟控制在毫秒级，完全满足普通工位触发、遥控操作的实时性要求。设计过程中特意将接收头的高度与排针高度做了差位处理，排针焊接后突出载板的高度与接收头底部的支撑高度匹配，插装时不会出现元件干涉，载板上的走线做了短距离直连处理，减少信号传输过程中的损耗，电源引脚处预留了滤波电容的焊接位，在电源纹波较大的工控场景下，可以补焊电容进一步提升工作稳定性。模块的整体结构没有多余的冗余设计，所有结构尺寸都围绕通用装配场景做了适配，不管是学生做电子竞赛的原型验证，还是工程师做小型自动化设备的点位改造，都能直接套用这个结构做集成，不需要额外调整安装尺寸，也不用重新设计接收端的固定结构，能有效缩短项目的开发周期。实际使用中，这个模块可以适配绝大多数通用红外遥控编码，不需要额外做复杂的协议匹配，只要主控端做好对应的解码程序，就能实现遥控指令接收、对位到位检测的功能，在一些低成本的改造项目里，甚至可以直接用这个模块替代昂贵的光电传感器，实现同等的对位检测效果，同时大幅降低物料成本。
