双工位旋转铸造支撑辊架结构设计

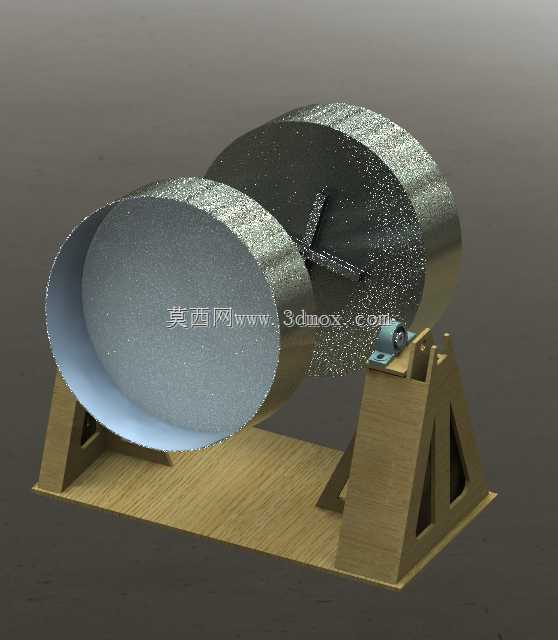

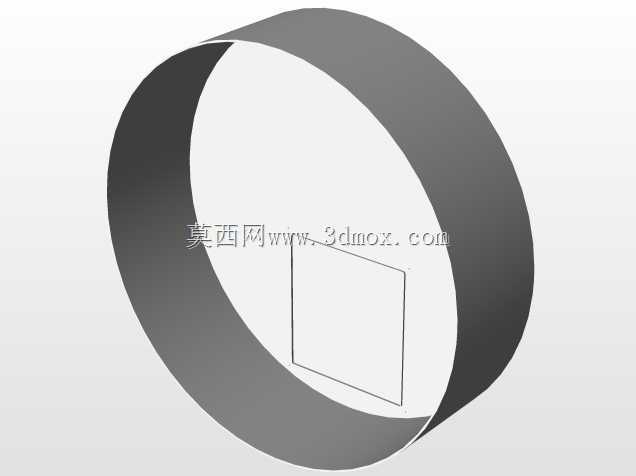

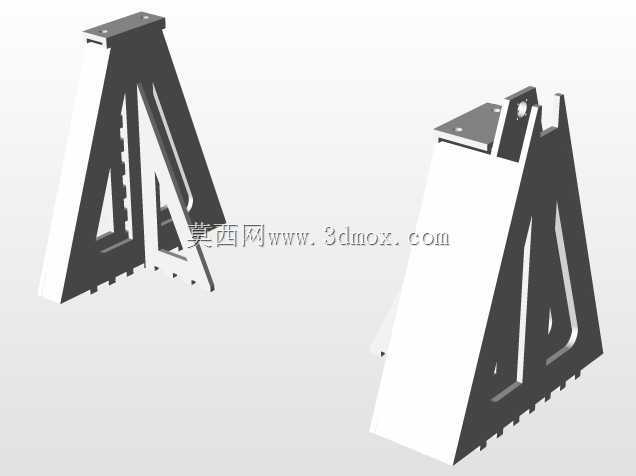

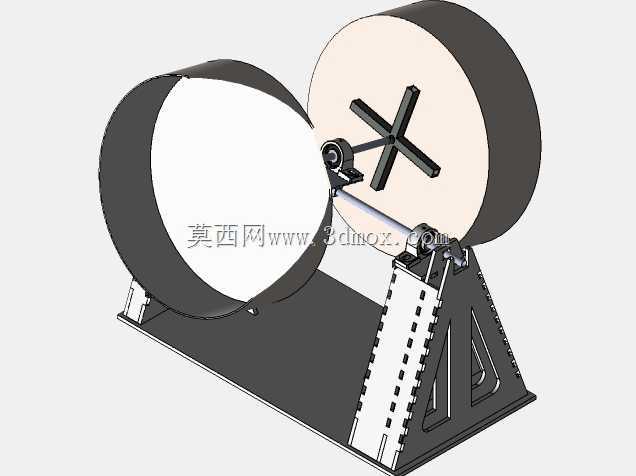

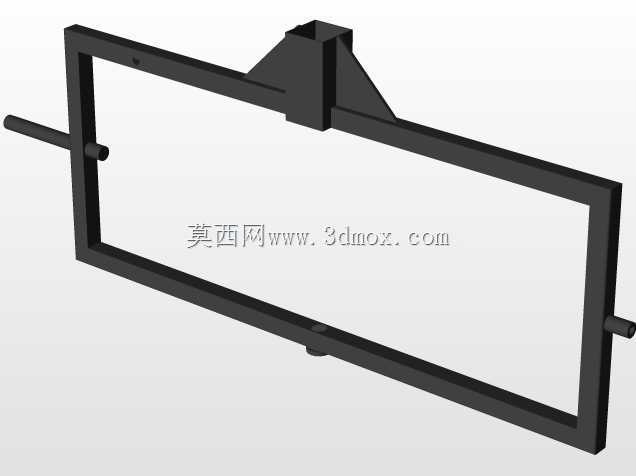

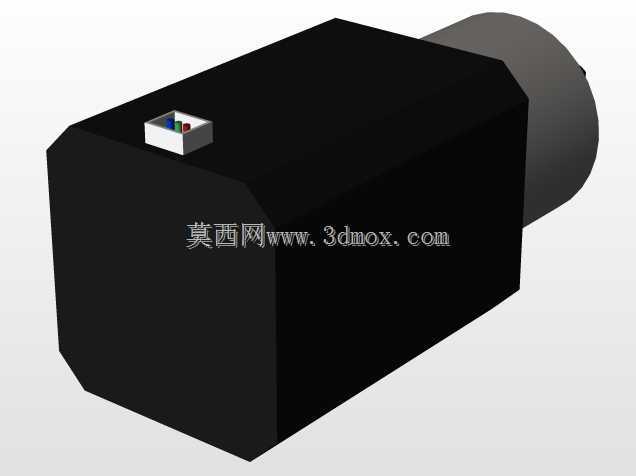

　　该结构面向中小尺寸回转体铸型的旋转浇注场景，核心解决铸型在凝固阶段需要持续低速回转、同时保持轴向稳定和装拆便利的问题。整体采用左右对称布置，两侧分别设置大直径圆形承托轮面，中间由贯通传动轴连接，动力端通过十字形辐板结构与铸型端面形成止口配合，既能传递扭矩，又能在合模后限制铸型周向滑移。底座为一体式焊接平台，支撑立板采用三角筋加强，立板侧面开设等距调节孔位，用于适配不同直径或长度的铸型，安装边界以底座外缘为基准，地脚接触面平整，可直接固定于浇注工位地面或设备平台。

　　从实际用途看，这类辊架并非通用输送设备，而是铸造工艺中的辅助成型工装。金属液注入铸型后，旋转动作可使熔体在离心力作用下更均匀贴附型壁，减少局部缩松、气孔和壁厚不均，常用于筒类、套类、轮坯类以及非对称回转件的试制或小批量生产。设计时需要重点考虑三个方面：一是承托轮面与铸型外圆的接触关系，接触面过窄会造成局部压痕，过宽则降低对不同直径的适应性；二是回转轴线与铸型轴线的同轴度，若偏差过大，高速或长时间旋转会产生周期性振动；三是支撑刚性，尤其在铸型带液浇注时，偏心载荷会对立板、轴承位和底座形成交变弯矩。

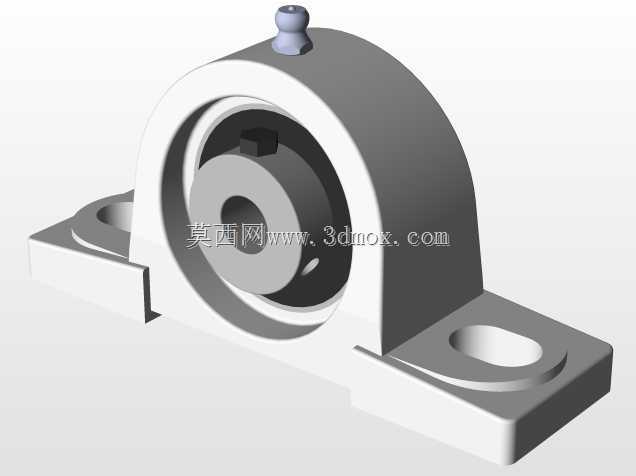

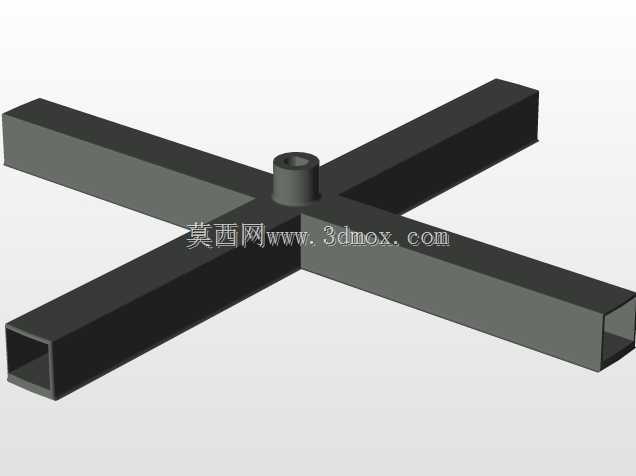

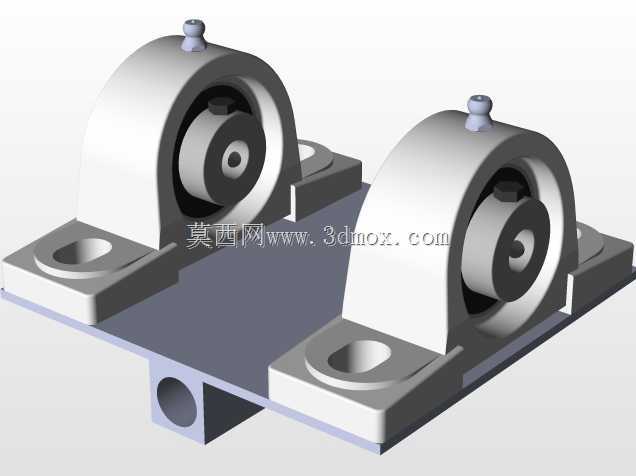

　　模型在结构表达上保留了工程验证所需的关键细节。右侧立板较高，用于布置轴承座和传动连接位；左侧承托轮主要承担径向支撑，便于铸型从侧面吊装或推入。十字辐板不仅是传动件，也兼具减重和观察端面配合状态的作用。传动轴与支撑立板之间预留轴承安装空间，轴端连接位置采用台阶定位，方便装配时控制轴向窜动。底座上的安装孔和加强筋均按受力方向布置，立板底部与平台连接处形成封闭受力区，可降低焊接后变形对回转精度的影响。

　　在选型和改型时，应先确认铸型最大外径、总长、满载质量及期望转速，再校核辊面中心距、支撑跨距和轴径。若铸型长度变化较大，可将其中一侧立板设计为可滑移结构；若浇注温度较高，则需在承托轮附近增加隔热或冷却空间，避免热量直接传导至轴承位。该三维结构完整呈现了支撑、传动、定位和基座之间的装配关系，适合作为旋转铸造工装设计、工位布局校核以及类似回转支撑装置方案推演的参考。
